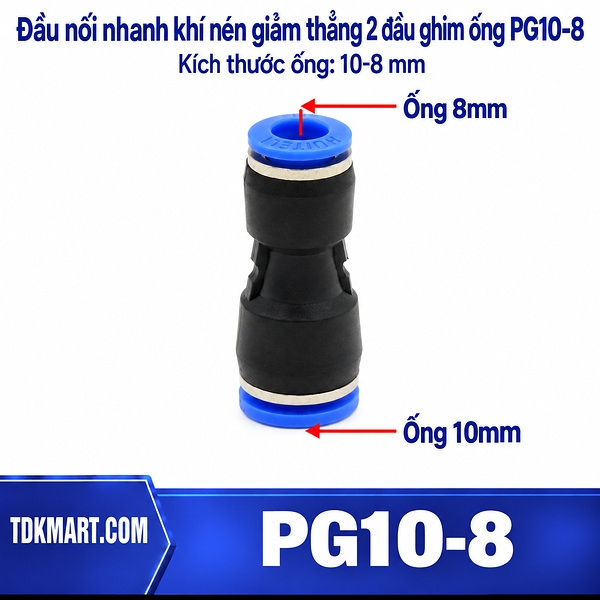

Đầu nối khí nén giảm thẳng 10-8

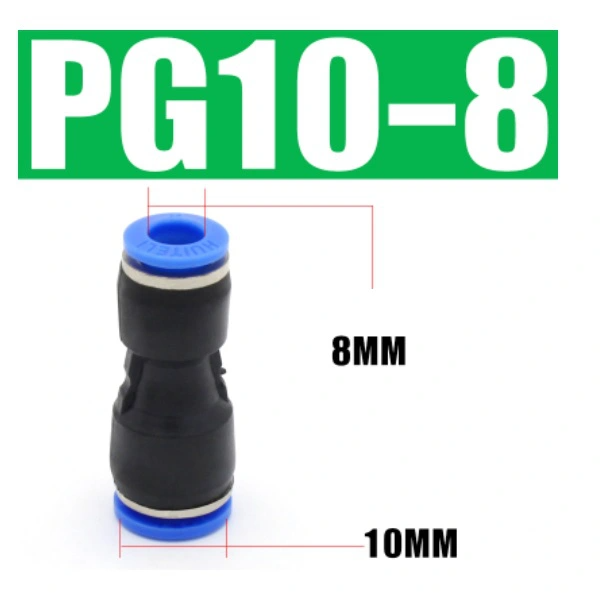

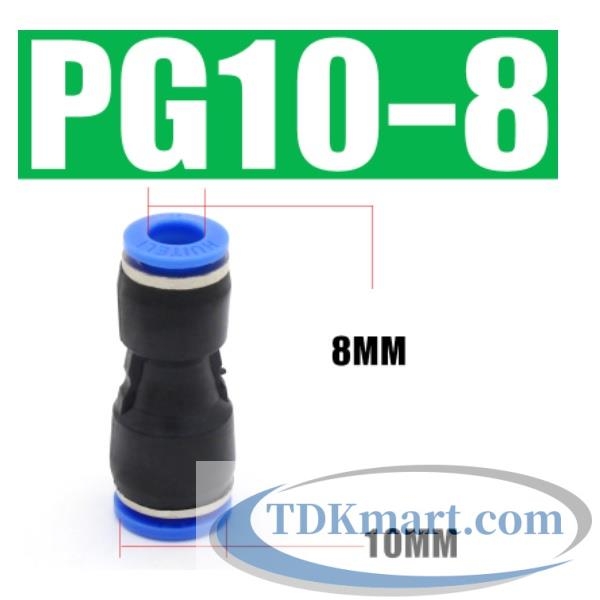

Đầu nối khí nén giảm thẳng 10-8 nối hai đoạn ống OD 10 mm và OD 8 mm. Đây là bước giảm nhẹ ở nhóm cỡ trung bình, thường thuận tiện cho việc giữ nguyên đường 10 mm đến gần thiết bị rồi mới chuyển sang 8 mm.

Hai OD cần kiểm tra

Giữ 10 mm đến gần thiết bị

Một cách dùng phổ biến là chạy 10 mm trên đoạn dài hơn rồi chuyển sang 8 mm ở gần cụm cần ống nhỏ. Điểm giảm như vậy hạn chế số đoạn 8 mm không cần thiết và giúp sơ đồ đường khí dễ đọc.

Lưu ý khi ghim ống

Tài liệu push-in của Festo yêu cầu ống được cắt thẳng, làm sạch ba via, đưa tới điểm dừng và kéo nhẹ để kiểm tra độ giữ.

Không thử cắm để đoán cỡ

Hai OD chỉ chênh 2 mm. Việc thử ống vào đầu nối không phải phương pháp nhận diện. Đọc ký hiệu hoặc đo OD trước. Ép ống sai cỡ có thể làm hỏng đầu ống hoặc cơ cấu giữ.

Không gian cho vòng nhấn

Để lại khoảng trống quanh thân sao cho có thể ấn được cả hai vòng khi bảo trì. Nếu đặt sát vách, thao tác tháo ống sẽ khó và dễ kéo chéo. Một thay đổi nhỏ về vị trí thường cải thiện khả năng bảo trì đáng kể.

Kiểm tra thân không bị xoay lệch

Sau khi cắm hai phía, nhìn trục thân so với tuyến. Kẹp ống không nên kéo đầu nối sang một bên. Khi máy chạy, quan sát rung ở vùng chuyển cỡ để điều chỉnh vị trí đỡ nếu cần.

Khi không cần giảm

Nếu cổng thiết bị có thể nhận tuyến 10 mm và thiết kế không yêu cầu 8 mm, nối cùng cỡ sẽ đơn giản hơn. 10-8 chỉ nên xuất hiện tại nơi có lý do rõ ràng cho việc chuyển OD.

Tái sử dụng ống 8 mm

Sau khi tháo, nhìn phần đầu ống. Nếu có rãnh sâu hoặc méo, cắt bỏ. Không cắt quá nhiều rồi kéo căng tuyến để bù chiều dài; khi thiếu, thay đoạn ống mới đúng cỡ.

Lưu ý khi ghim ống

Tài liệu push-in của Festo yêu cầu ống được cắt thẳng, làm sạch ba via, đưa tới điểm dừng và kéo nhẹ để kiểm tra độ giữ.

Để xem các bước giảm cỡ ống, tham khảo đầu nối nhanh khí nén thẳng giảm hai đầu ghim ống. Nếu đoạn sau phải đi vào cổng ren, xem đầu nối thẳng ghim ống ren ngoài theo đúng OD và ren thiết bị. Khi môi trường yêu cầu thân kim loại chống gỉ, có thể xem đầu nối giảm thẳng Inox 304; không áp thông số của loại Inox sang thân nhựa khi chưa có xác nhận riêng.
