Đầu nối khí nén giảm thẳng 10-6

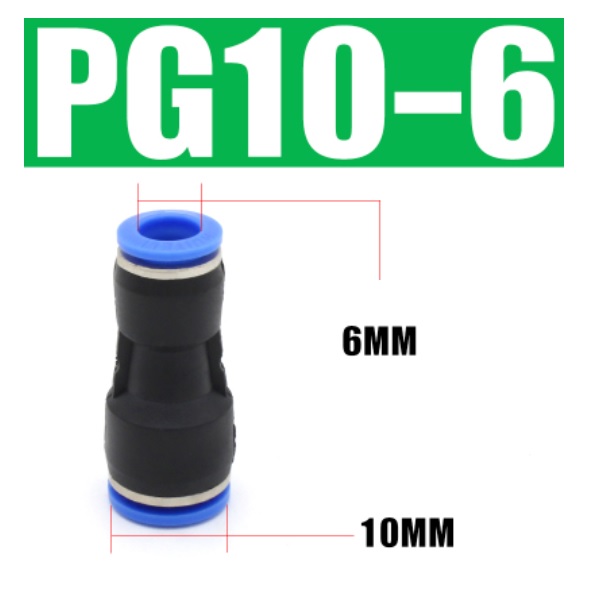

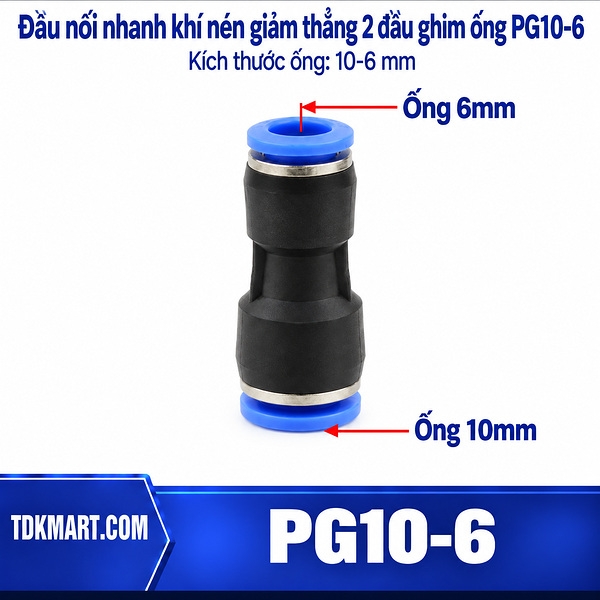

Đầu nối khí nén giảm thẳng 10-6 chuyển từ ống OD 10 mm sang OD 6 mm. Mức giảm này thường gặp khi đường khí chạy trên phần khung cố định bằng 10 mm rồi tách sang 6 mm cho kẹp khí, van nhỏ hoặc cơ cấu công tác.

Đặt điểm giảm trên phần cố định

Với đường 10 mm chạy trên khung và 6 mm đi tới cơ cấu, vị trí chuyển nên nằm trên phần ít chuyển động. Điều này giúp thân nối ổn định và để đoạn 6 mm đảm nhiệm phần linh hoạt phía sau.

Thông số nhận dạng

Hạn chế lực lặp lại

Nếu 6 mm bị kéo qua lại mỗi chu kỳ, lực có thể truyền vào vòng nhấn. Tạo vòng dư hoặc bố trí kẹp phù hợp theo chuyển động của máy. Không để thân đầu nối trở thành điểm bản lề.

Phía 10 mm cần ổn định

Ống 10 mm nên được giữ trên khung sao cho không đẩy thân nối lệch. Khoảng giữa kẹp và đầu nối vẫn phải đủ để thao tác vòng nhấn. Tránh siết kẹp làm ống biến dạng.

Quan sát sau chạy thử

Cho máy vận hành rồi kiểm tra lại vị trí 6 mm. Một tuyến trông ổn khi đứng yên có thể bị căng ở cuối hành trình. Điều chỉnh chiều dài và hướng đi trước khi đưa vào vận hành liên tục.

Đầu ống 6 mm

Cắt bằng dụng cụ phù hợp để mặt cắt vuông. Loại bỏ phần xước sau lần tháo cũ. Khi cắm, đưa thẳng tới điểm dừng và kéo nhẹ xác nhận; không xoay ống như cách vặn ren.

Một bước kiểm tra trước khi cấp khí

Theo hướng dẫn lắp push-in của Festo, mặt cắt ống cần thẳng; sau khi đẩy tới cữ nên kéo nhẹ để xác nhận mối ghim.

Ứng dụng tại van và kẹp khí

Đoạn 6 mm thường phù hợp với cụm nhỏ, nhưng cỡ ống cuối cùng vẫn phải theo thiết kế thực tế. Nếu thiết bị dùng 8 mm, 10-8 là lựa chọn đúng hơn; không chọn 10-6 chỉ vì thân nhỏ gọn.

Để xem các đầu nối chuyển đường kính, tham khảo đầu nối nhanh khí nén thẳng giảm hai đầu ghim ống. Nếu vị trí cần chia hướng, xem đầu nối chữ T khí nén thay vì dùng đầu giảm cho nhiệm vụ phân nhánh. Khi môi trường yêu cầu thân kim loại chống gỉ, có thể xem đầu nối giảm thẳng Inox 304; không áp thông số của loại Inox sang thân nhựa khi chưa có xác nhận riêng.
