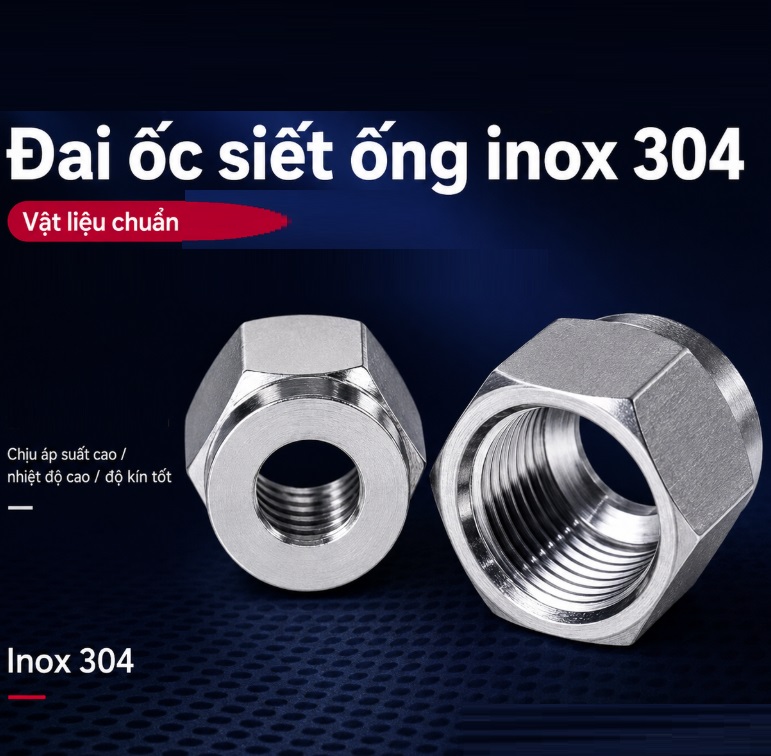

Ốc inox siết hạt bắp 304 – Chọn đúng cỡ ống phi 4 đến phi 16

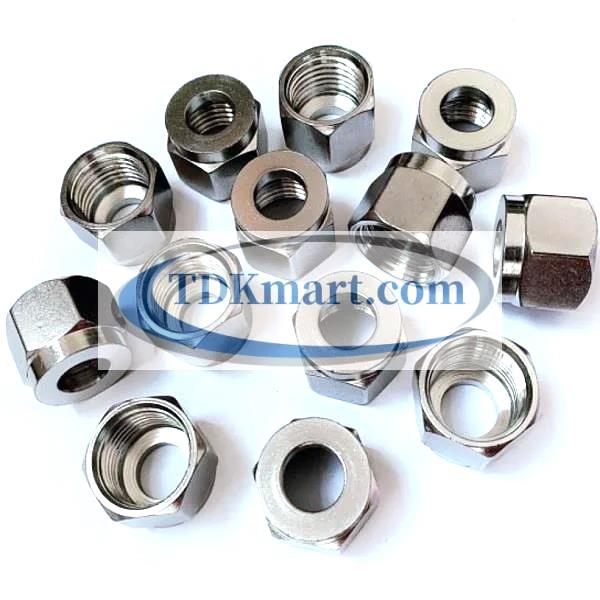

Ốc inox siết hạt bắp là chi tiết nằm bên ngoài cụm nối ống, có nhiệm vụ tạo lực ép lên hạt bắp khi được vặn vào thân nối. Dòng sản phẩm tại TDKMART.COM sử dụng thép không gỉ inox 304 và được phân loại theo đường kính ngoài của ống gồm phi 4, phi 6, phi 8, phi 10, phi 12, phi 14 và phi 16.

Số phi ghi trên sản phẩm thể hiện cỡ ống mà bộ siết được thiết kế để sử dụng. Ví dụ, ốc phi 10 dành cho ống có đường kính ngoài 10 mm. Con số này không phải đường kính ren và cũng không phải kích thước phần lục giác bên ngoài. Vì vậy, chọn đúng cỡ ống mới chỉ là bước đầu; người mua còn phải đối chiếu ren, bước ren và mặt ép bên trong của ốc với thân nối đang sử dụng.

Ốc có thể được mua riêng để thay thế chi tiết bị trờn ren, móp thân hoặc hư phần lục giác. Tuy nhiên, sản phẩm chỉ làm việc đúng khi được ghép với hạt bắp và thân nối tương thích. Trường hợp cần mua nguyên cụm thay vì từng linh kiện rời, có thể tham khảo thêm danh mục đầu nối nhanh inox.

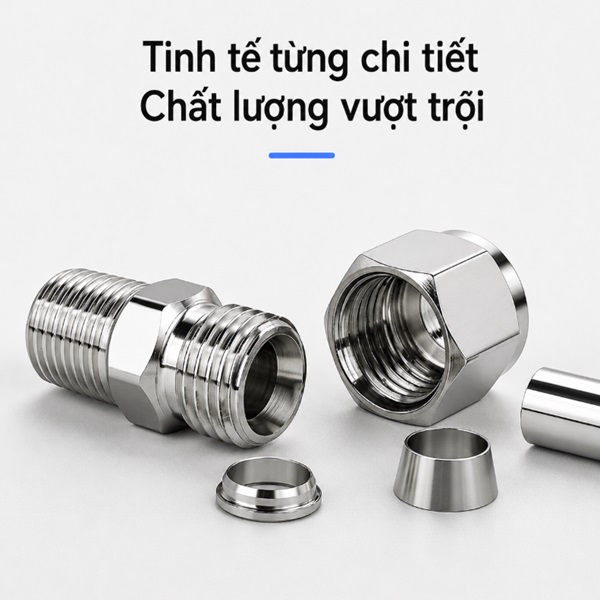

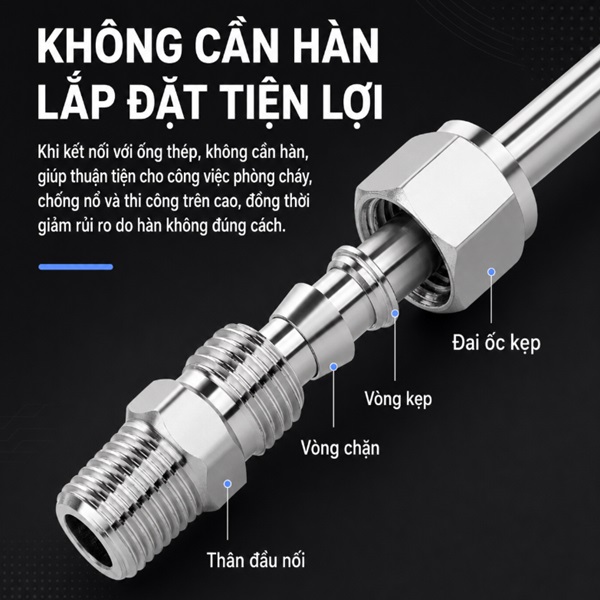

Phân biệt ốc siết, hạt bắp và thân nối

Ba chi tiết này nằm gần nhau trong cùng một bộ đầu nối nhưng có cấu tạo và nhiệm vụ khác nhau. Việc gọi nhầm tên có thể dẫn đến đặt sai linh kiện hoặc thay không đúng bộ phận đang hư hỏng.

Ốc inox siết hạt bắp

Ốc siết là chi tiết có ren trong và thân ngoài thường được gia công dạng lục giác. Khi vặn bằng tay hoặc cờ lê, ốc tiến dần vào thân nối và truyền lực lên hạt bắp. Ốc không trực tiếp ôm chặt ống mà đóng vai trò tạo và duy trì lực ép.

Hạt bắp siết ống

Hạt bắp nằm giữa ốc và thân nối. Khi chịu lực từ ốc, hạt bắp được ép vào vùng làm việc, sau đó ôm quanh bề mặt ngoài của ống. Đây là chi tiết trực tiếp tiếp xúc và giữ ống. Hạt bắp phải đúng đường kính ống, đúng hướng lắp và phù hợp với hình dạng mặt ép của ốc.

Thân nối

Thân nối là bộ phận cố định của cụm, có ren ngoài để lắp ốc và có đường dẫn bên trong cho lưu chất đi qua. Tùy thiết kế, đầu còn lại của thân nối có thể là ren, đầu nối thẳng, góc, chữ T hoặc kiểu lắp xuyên thành. Khi thay riêng ốc, ren trong của ốc phải tương thích hoàn toàn với ren ngoài trên thân nối.

Chi tiết	Vị trí	Nhiệm vụ chính	Điểm cần kiểm tra
Ốc siết	Ngoài cùng	Tạo lực ép và giữ hạt bắp tại vị trí lắp	Ren trong, bước ren, mặt ép, phần lục giác
Hạt bắp	Giữa ốc và thân nối	Ôm và cố định bề mặt ngoài của ống	Đường kính, hướng lắp, tình trạng biến dạng
Thân nối	Phía trong cụm	Nhận ống, dẫn lưu chất và liên kết với ốc	Ren ngoài, vị trí chặn ống, kiểu kết nối đầu còn lại

Bảng so sánh đủ 7 size ốc inox siết hạt bắp

Toàn dải sản phẩm được chia theo đường kính ngoài thực tế của ống. Hai size liền kề chênh nhau 2 mm nhưng không thể lắp thay thế cho nhau. Vùng luồn ống, hạt bắp, mặt ép và thân nối đều phải đồng bộ theo từng cỡ.

Size	Đường kính ngoài ống	Đặc điểm nhận biết	Liên kết sản phẩm

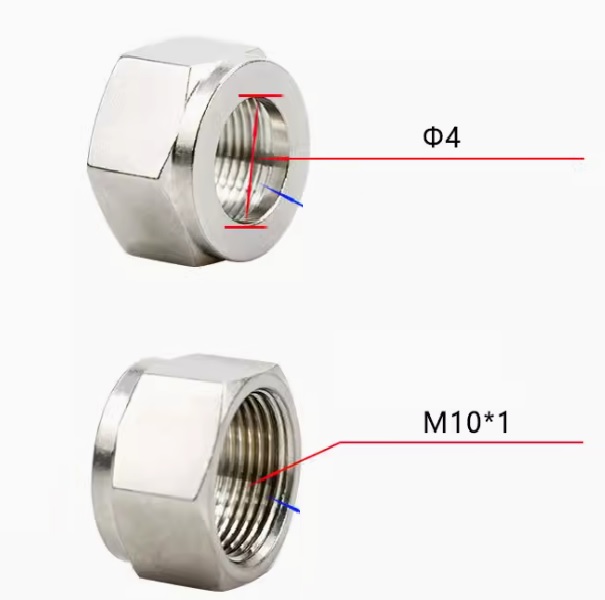

Phi 4	4 mm	Cỡ nhỏ nhất trong dải, cần đo chính xác vì dễ nhầm với ống hệ inch kích thước gần tương đương.	Ốc inox siết hạt bắp phi 4
Phi 6	6 mm	Dùng với ống 6 mm, hạt bắp phi 6 và thân nối cùng hệ ren.	Ốc inox siết hạt bắp phi 6

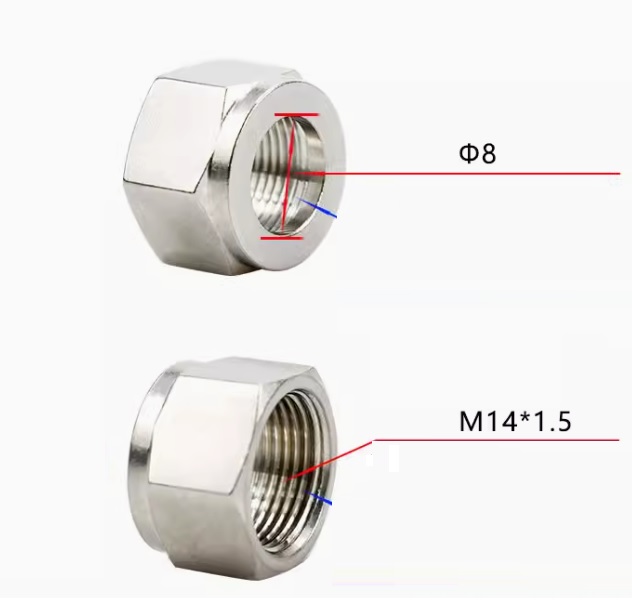

Phi 8	8 mm	Kích thước phổ biến trong nhóm nhỏ, không dùng thay cho phi 6 hoặc phi 10.	Ốc inox siết hạt bắp phi 8

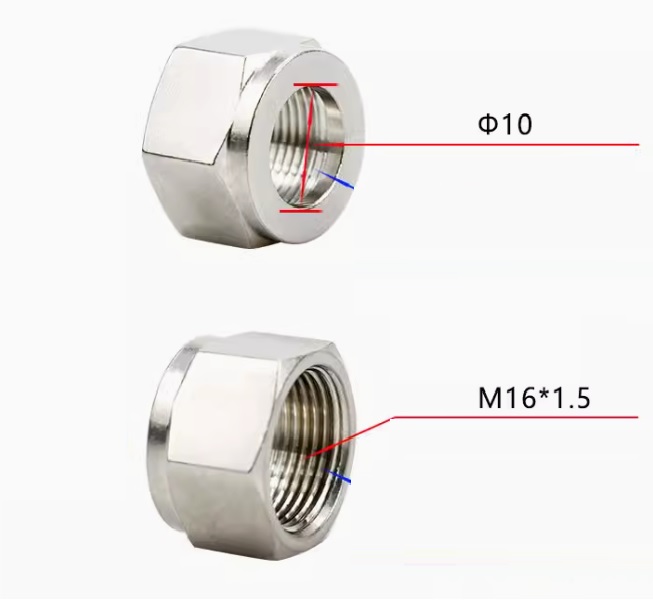

Phi 10	10 mm	Cỡ trung gian, nên xác nhận bằng thước cặp thay vì đọc kích thước danh nghĩa trên ống.	Ốc inox siết hạt bắp phi 10

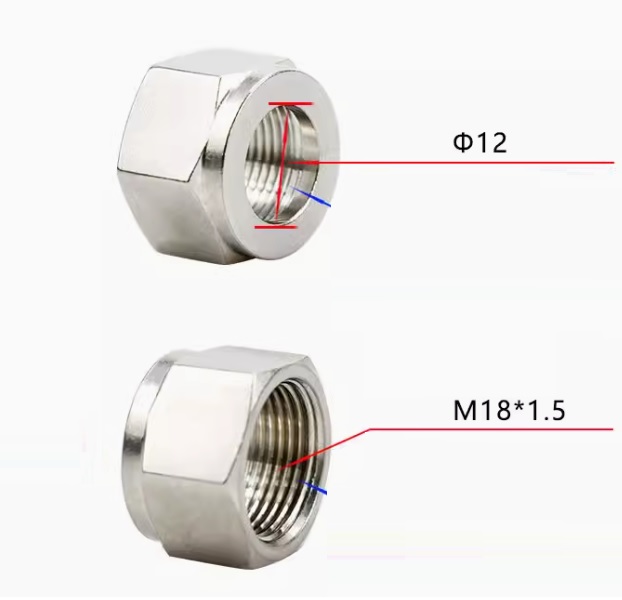

Phi 12	12 mm	Thân ốc và vùng ren lớn hơn phi 10; phải lắp đúng hạt bắp phi 12.	Ốc inox siết hạt bắp phi 12

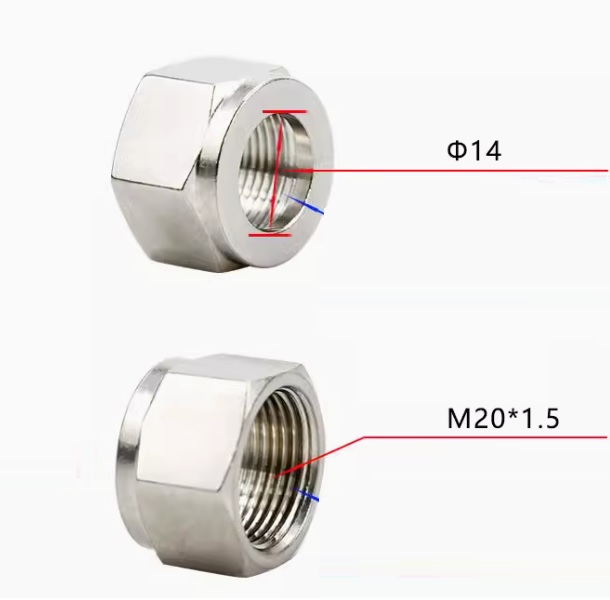

Phi 14	14 mm	Dễ nhầm với phi 16 khi chỉ quan sát bên ngoài hoặc không đặt cạnh ống mẫu.	Ốc inox siết hạt bắp phi 14

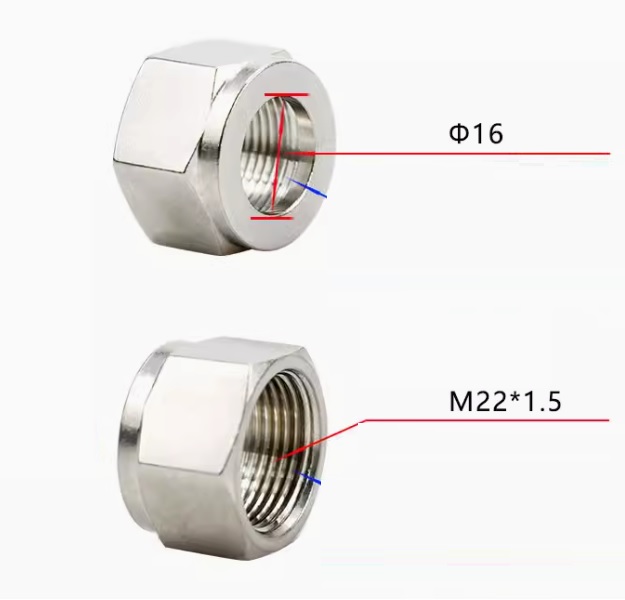

Phi 16	16 mm	Cỡ lớn nhất trong danh mục, cần kiểm tra kỹ ren khi mua riêng để thay cho ốc cũ.	Ốc inox siết hạt bắp phi 16

Cách đo đường kính ngoài của ống để chọn đúng size

Đường kính ngoài của ống là thông số quan trọng nhất để xác định size phi. Nên dùng thước cặp thay cho thước dây hoặc thước kẻ vì chênh lệch giữa các cỡ chỉ 2 mm.

Lau sạch bụi, dầu hoặc lớp bám trên bề mặt ống.
Mở hai mỏ đo ngoài của thước cặp.
Đặt mỏ thước vuông góc với trục ống.
Kẹp nhẹ tại hai điểm đối diện trên bề mặt ngoài.
Đọc kết quả theo đơn vị milimét.
Đo thêm tại hai hoặc ba vị trí để kiểm tra ống có bị móp hay không.

Nếu thước hiển thị khoảng 8 mm, chọn bộ phi 8. Không lấy đường kính trong của ống để đặt ốc. Độ dày thành ống cũng không làm thay đổi size phi của sản phẩm, miễn đường kính ngoài vẫn đúng với kích thước yêu cầu.

Với ống đã bị biến dạng ở đầu, nên cắt bỏ đoạn móp rồi đo lại phần còn tròn đều. Đo trên vị trí méo có thể khiến người mua chọn nhầm sang size nhỏ hơn hoặc lớn hơn.

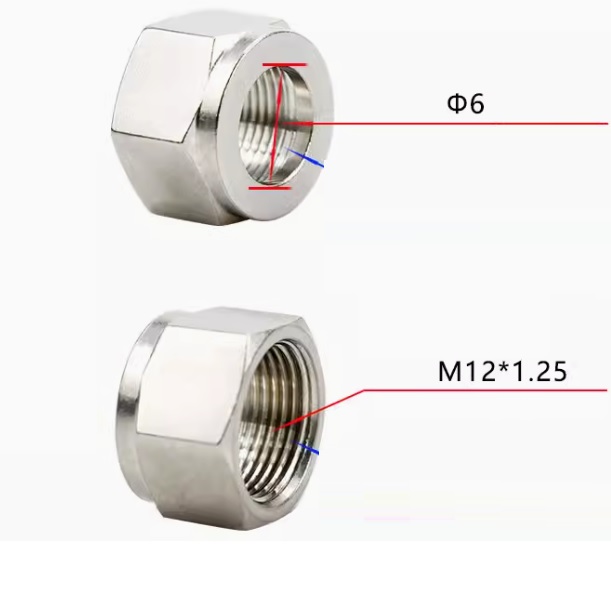

Cách kiểm tra ren, bước ren và mặt ép bên trong

Kiểm tra đường kính ren

Dùng thước cặp đo đường kính ngoài của phần ren trên thân nối hoặc đường kính lớn bên trong của ốc mẫu. Khi thay thế, nên đối chiếu trực tiếp với chi tiết cũ. Cùng sử dụng ống phi 10 nhưng hai dòng đầu nối khác nhau vẫn có thể dùng đường kính ren khác nhau.

Kiểm tra bước ren

Bước ren là khoảng cách giữa hai đỉnh ren liền kề. Cách chính xác là sử dụng dưỡng đo ren. Nếu không có dưỡng, có thể đặt hai chiếc ốc cạnh nhau để so sánh mật độ ren hoặc thử vặn bằng tay vào thân nối. Ốc đúng ren phải vào thẳng, đều và không bị kẹt ngay từ vòng đầu.

Không dùng cờ lê để ép một chiếc ốc đang vào nặng. Nếu sai bước ren, lực siết có thể làm chéo ren, trờn ren hoặc phá hỏng thân nối đang còn sử dụng tốt.

Kiểm tra mặt ép hạt bắp

Mặt ép nằm bên trong ốc, ở khu vực tiếp xúc với hạt bắp. Hình dạng và góc tiếp xúc phải phù hợp với hạt bắp của bộ nối. Nếu mặt ép quá sâu, quá nông hoặc khác góc, lực sẽ tập trung không đều, khiến hạt bắp nghiêng hoặc ép sai vị trí.

Khi mua thay thế, nên quan sát mặt trong của ốc cũ và so sánh với sản phẩm mới. Nếu hạt bắp đã bị nứt, méo hoặc có vết ép bất thường, cần thay hạt bắp thay vì chỉ thay ốc.

Rủi ro khi chỉ chọn sản phẩm theo hình dáng

Nhiều ốc siết có thân lục giác và màu kim loại tương tự nhau. Quan sát bằng mắt thường không đủ để xác định chính xác cỡ ống hoặc hệ ren.

Đúng hình nhưng sai size: ốc có thể không luồn qua ống hoặc quá rộng so với cụm hạt bắp.
Đúng size ống nhưng sai bước ren: ốc chỉ vào được một vài vòng rồi kẹt.
Phần lục giác giống nhau nhưng mặt ép khác: hạt bắp không được tác động đúng hướng.
Ốc lớn hơn vẫn luồn được qua ống: điều này không có nghĩa cụm nối sẽ giữ ống đúng kỹ thuật.
Cố siết để bù sai lệch: dễ làm hỏng ren, méo hạt bắp và làm tròn cạnh lục giác.

Cách chọn an toàn là kiểm tra đồng thời bốn yếu tố: đường kính ngoài của ống, size hạt bắp, đường kính và bước ren, hình dạng mặt ép. Nếu thiếu mẫu cũ, nên đối chiếu cả thân nối và đoạn ống đang sử dụng.

Trình tự lắp ốc inox và hạt bắp

Cắt đầu ống vuông và loại bỏ ba via.
Luồn ốc vào ống trước, để phần ren hướng về phía thân nối.
Lắp hạt bắp đúng chiều và đúng size.
Đưa đầu ống vào vị trí bên trong thân nối.
Vặn ốc bằng tay trong vài vòng đầu.
Giữ thân nối cố định bằng một cờ lê.
Dùng cờ lê thứ hai siết phần lục giác của ốc.
Kiểm tra ống thẳng tâm và không bị trượt khỏi vị trí.

Nếu ốc không thể vặn nhẹ bằng tay, cần tháo ra kiểm tra ren và hướng lắp. Không nên tiếp tục siết bằng dụng cụ khi chưa xác định nguyên nhân.

Câu hỏi thường gặp cho toàn dải phi 4 đến phi 16

Ốc phi 4 có dùng cho ống 4,5 mm được không?

Không nên dùng. Phi 4 được thiết kế cho ống có đường kính ngoài 4 mm. Ống 4,5 mm cần bộ siết có kích thước tương ứng.

Ốc phi 6 và phi 8 có thể dùng chung thân nối không?

Thông thường không. Hai cỡ sử dụng hạt bắp và vùng luồn ống khác nhau. Ngay cả khi ren nhìn gần giống, vẫn phải kiểm tra thông số thực tế.

Ốc phi 10 có phải dùng cờ lê 10 mm không?

Không. Phi 10 là đường kính ngoài của ống, không phải kích thước cờ lê. Cỡ cờ lê được xác định theo khoảng cách giữa hai mặt phẳng đối diện của phần lục giác.
