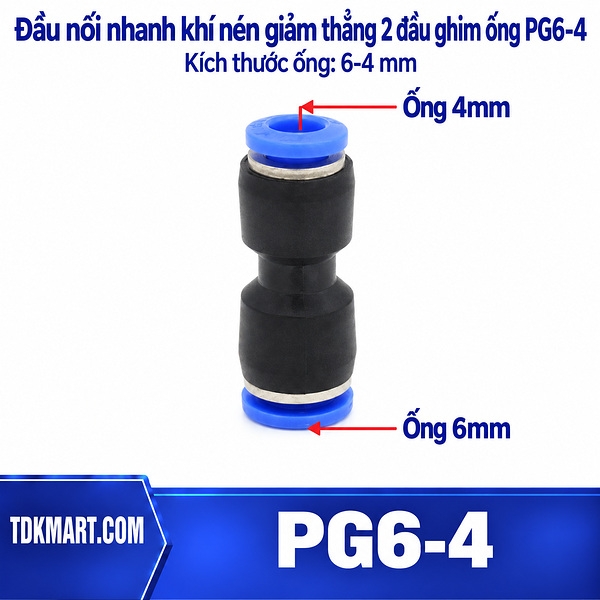

Đầu nối khí nén giảm thẳng 6-4

Mã sản phẩm: PG6-4

Loại: PKKN-ND-DNNKNND-PG

Tồn kho:

Còn hàng

Giá: Liên hệ

Đầu nối thẳng hai đầu ghim: một phía dùng ống OD 6 mm, phía còn lại dùng ống OD 4 mm.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Đầu nối khí nén giảm thẳng 6-4 có một đầu dành cho ống đường kính ngoài 6 mm và một đầu dành cho ống đường kính ngoài 4 mm. Cách hiểu này rõ hơn cách gọi “cặp 6-4”, vì mỗi con số thuộc về một ống riêng và phải được kiểm tra độc lập.

Hai con số là hai OD riêng

6 mm thuộc về một đầu ghim và 4 mm thuộc về đầu còn lại. Không nên gọi chung là một “cỡ 6-4” trong phần hướng dẫn chọn, vì người mua cần xác nhận hai ống độc lập. Cách ghi rõ OD giúp giảm nhầm khi lấy hàng và lắp tại máy.

Khoảng thao tác quanh thân nhỏ

Kích thước tổng thể nhỏ dễ khiến người lắp đặt sát vách. Vẫn cần chừa chỗ để ấn vòng nhấn ở cả hai phía. Không đặt dây rút ngay sát vòng đến mức không thể tháo ống.

Vị trí thường dùng

Bước 6 xuống 4 phù hợp ở đồ gá, cụm van mini, đường tín hiệu khí hoặc cơ cấu nhỏ nơi đoạn 6 mm kết thúc và 4 mm bắt đầu. Thân nối nên nằm ở chỗ nhìn thấy được thay vì bị che hoàn toàn trong bó ống.

Cách xác nhận ống đã vào đủ

Nguyên tắc lắp push-in được Festo nêu gồm chuẩn bị đầu ống thẳng, không ba via, cắm đủ sâu và kiểm tra bằng cách kéo nhẹ.

Thông tin sản phẩm

Mã hàng	PG6-4
Ống phía lớn	OD 6 mm
Ống phía nhỏ	OD 4 mm
Kiểu nối	Thẳng, hai đầu ghim khác cỡ
Ống tham khảo	PU, PE, PA/Nylon tùy loại ống và điều kiện sử dụng.

Kiểm tra phía 6 mm

Ống 6 mm cũng phải sạch và đúng OD. Khi tuyến 6 mm bị kéo căng, thân nối có thể lệch dù phía 4 mm lắp đúng. Chỉnh chiều dài hoặc vị trí kẹp để cả hai phía đi tự nhiên.

Chuẩn bị ống 4 mm

Dùng dao cắt ống để tạo mặt cắt vuông, tránh kìm làm bẹp. Nếu đầu 4 mm đã có vết cắn sâu, cắt bỏ phần đó. Sau khi cắm tới điểm dừng, kéo nhẹ để xác nhận cơ cấu giữ.

Kết thúc kiểm tra

Khi hệ thống đã cấp khí theo quy trình bình thường, quan sát hai vòng nhấn và toàn bộ đoạn 4 mm gần đầu nối. Nếu có rò, xả áp rồi kiểm tra lại mặt cắt, OD và độ sâu cắm; không cố kéo hoặc đẩy khi còn áp.

Để xem các lựa chọn ống khác OD, tham khảo đầu nối nhanh khí nén thẳng giảm hai đầu ghim ống. Nếu đoạn sau phải đi vào cổng ren, xem đầu nối thẳng ghim ống ren ngoài theo đúng OD và ren thiết bị. Khi môi trường yêu cầu thân kim loại chống gỉ, có thể xem đầu nối giảm thẳng Inox 304; không áp thông số của loại Inox sang thân nhựa khi chưa có xác nhận riêng.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Để chọn đúng đầu nối giảm thẳng 6-4 tại TDKMART.COM, khách hàng nên xác nhận riêng ống OD 6 mm và ống OD 4 mm. Trường hợp cần hỗ trợ nhận diện, KDT PHÚ MỸ có thể kiểm tra thêm hình ảnh vị trí đang sử dụng.
