Đầu nối khí nén giảm thẳng 8-4

Đầu nối khí nén giảm thẳng 8-4 nhận ống OD 8 mm và 4 mm. Việc thu một nửa đường kính danh nghĩa làm phía 4 mm trở thành phần cần chú ý nhiều hơn về mặt cắt, bán kính uốn và lực kéo trong quá trình vận hành.

Giảm từ 8 mm cho tín hiệu hoặc cơ cấu mini

Một đường 8 mm có thể cấp tới vùng máy rồi chuyển sang 4 mm cho điểm sử dụng nhỏ. Tuy nhiên cỡ 4 mm phải là yêu cầu thật của đoạn sau. Không dùng bước giảm này chỉ để tiết kiệm không gian.

Tuyến 4 mm cần được chăm sóc kỹ

Ống 4 mm có kích thước nhỏ nên dễ bị bẹp khi cắt bằng dụng cụ không phù hợp. Mặt cắt phải vuông và thành ống không nứt. Một vết xước sâu gần đầu có thể ảnh hưởng trực tiếp tới vùng làm kín.

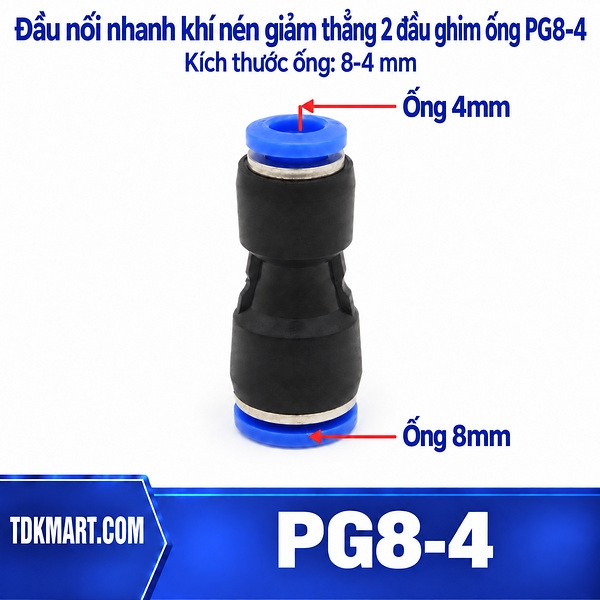

Kích thước ống tương ứng

Đặt thân trước khu vực chật

Có thể đặt 8-4 ở phần dễ tiếp cận rồi dẫn 4 mm vào khu vực hẹp. Nhờ vậy, thao tác nhả ống vẫn thực hiện được. Nếu thân nối bị kẹt sâu trong khe, bảo trì sẽ khó hơn nhiều.

Tháo ống 4 mm

Xả áp, ấn vòng nhả và kéo ống thẳng. Không giật bằng lực lớn vì ống nhỏ dễ biến dạng. Sau khi tháo, kiểm tra dấu cắn; cắt lại nếu bề mặt không còn tốt.

Chuẩn bị bề mặt ống

Festo lưu ý việc cắt ống thẳng và loại ba via trước khi cắm; ống phải vào tới điểm dừng và được thử giữ bằng một lực kéo nhẹ.

Bán kính uốn sau đầu nối

Chừa đoạn thẳng ngắn ở phía 4 mm trước khi đổi hướng. Uốn gấp ngay tại vòng nhấn tạo lực ngang không cần thiết. Phía 8 mm cũng nên được kẹp đỡ để thân nối không bị kéo.

Khi 8-6 hợp lý hơn

Nếu thiết bị phía sau dùng 6 mm, chọn 8-6 giúp giữ đúng OD thay vì giảm xuống 4 rồi tăng trở lại. Mỗi bước thay đổi kích thước nên có mục đích rõ ràng trên tuyến.

Để xem nhóm giảm thẳng cho ống nhỏ, tham khảo đầu nối nhanh khí nén thẳng giảm hai đầu ghim ống. Nếu hai đoạn ống cùng OD, đầu nối thẳng hai đầu ghim cùng cỡ sẽ đơn giản hơn. Khi môi trường yêu cầu thân kim loại chống gỉ, có thể xem đầu nối giảm thẳng Inox 304; không áp thông số của loại Inox sang thân nhựa khi chưa có xác nhận riêng.
