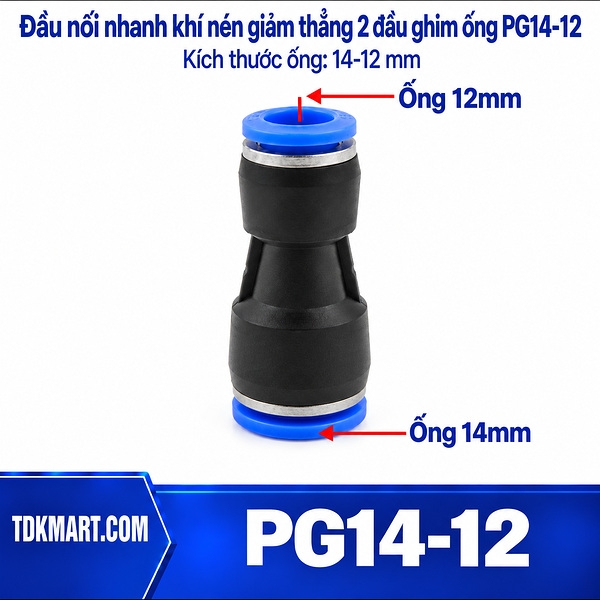

Đầu nối khí nén giảm thẳng 14-12

Dưới đây là bản mô tả chi tiết, chuẩn kỹ thuật và đầy đủ cho Đầu nối khí nén giảm thẳng 14-12  – vật liệu nhựa:

 1. Kích thước & Thông số kỹ thuật Đầu nối khí nén giảm thẳng 14-12 :

Kiểu: Đầu nối nhanh giảm thẳng.

Kích thước kết nối:

Đầu lớn: gắn ống khí phi 14 mm.

Đầu nhỏ: gắn ống khí phi 120 mm.

Áp suất làm việc: 0 – 1.0 MPa (10 bar).

Nhiệt độ làm việc: 0 – 60°C.

Môi trường làm việc: khí nén sạch, khô, không chứa hơi dầu hoặc hơi nước.

Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ bố trí trong hệ thống ống khí có không gian hẹp.

 2. Cấu tạo chi tiếtĐầu nối khí nén giảm thẳng 14-12 :

Đầu nối khí nén giảm thẳng 14-12  được thiết kế theo dạng push-in (ghim nhanh), gồm các bộ phận chính sau:

Thân nối: hình trụ thẳng, gồm 2 đầu ghim ống có đường kính khác nhau (14 mm và 12 mm).

Vòng nhấn (collet): bộ phận nhô ra ở miệng đầu nối, có chức năng giữ và tháo ống khí nhanh chóng bằng cách ấn nhẹ.

Vòng chặn: nằm bên trong, giúp giữ chặt ống khí không bị tuột khi có áp lực.

Ron cao su (O-ring): nằm sâu trong thân nối, có tác dụng làm kín khí, tránh rò rỉ trong quá trình vận hành.

→ Cấu trúc đơn giản, chắc chắn, giúp thao tác lắp đặt nhanh – tháo gỡ dễ – vận hành an toàn.

 3. Đặc điểm nổi bật Đầu nối khí nén giảm thẳng 14-12 :

Giảm kích thước ống khí linh hoạt từ phi 14 xuống phi 12, giúp điều chỉnh lưu lượng hoặc kết nối giữa hai đường ống khác kích thước.

Thiết kế ghim nhanh tiện lợi, không cần dụng cụ, chỉ cần ấn ống vào là khớp kín.

Kín khí tuyệt đối nhờ ron NBR chất lượng cao.

Chống ăn mòn, chống gỉ sét, phù hợp môi trường ẩm hoặc rung động nhẹ.

Trọng lượng nhẹ, giúp giảm tải cho cụm ống và các khớp nối khác.

Bề ngoài thẩm mỹ, gọn gàng, dễ bố trí trong cụm van, thiết bị tự động hoặc robot công nghiệp.

 4. Vật liệu cấu thành Đầu nối khí nén giảm thẳng 14-12 :
Thân nối:    Nhựa kỹ thuật Cứng, bền, chịu va đập, chịu áp lực và nhiệt tốt.
Vòng nhấn (collet): Nhựa POM (Polyoxymethylene)    Có độ đàn hồi, giúp tháo lắp ống nhanh, không trầy xước ống.
Vòng chặn:    thép không gỉ,Giữ chặt ống khi có áp suất khí.
Ron làm kín (O-ring):    Cao su NBR (Nitrile Rubber)    Kín khí, chống rò rỉ, chịu dầu, bền với thời gian.

→ Toàn bộ vật liệu được chọn nhằm đảm bảo độ kín cao – tuổi thọ dài – an toàn khi sử dụng lâu dài trong môi trường khí nén.

 5. Ứng dụng Đầu nối khí nén giảm thẳng 14-12 :

Dùng trong hệ thống khí nén công nghiệp để nối hai đoạn ống có kích thước khác nhau.

Ứng dụng trong máy nén khí, máy CNC, máy ép nhựa, máy đóng gói, robot công nghiệp, dây chuyền tự động hóa, và các thiết bị truyền dẫn khí nén.

Dùng khi cần giảm kích thước đường ống khí từ phi 14 xuống phi 10 để điều chỉnh áp suất hoặc tiết kiệm không gian lắp đặt.

 6. Cách sử dụng Đầu nối khí nén giảm thẳng 14-12 :
🔹 Lắp đặt:

Chuẩn bị:

Cắt đầu ống khí vuông góc, không nứt hoặc méo.

Làm sạch bụi và dầu bám trên ống.

Lắp ống:

Ấn đầu ống phi 14 mm vào đầu nối tương ứng cho đến khi nghe tiếng “tạch”.

Làm tương tự với ống phi 10 mm ở đầu còn lại.

Kéo nhẹ ống để kiểm tra độ chắc chắn – nếu không tuột là đã lắp đúng.

🔹 Tháo ống:

Ấn vòng nhấn (collet) vào trong đầu nối.

Đồng thời rút ống khí ra nhẹ nhàng.

Không kéo mạnh ống khi chưa ấn vòng nhấn, tránh làm hỏng vòng giữ bên trong.

 7. Bảo quản & bảo dưỡng Đầu nối khí nén giảm thẳng 14-12 :

Vệ sinh định kỳ: Dùng khí khô hoặc khăn sạch để làm sạch bụi, dầu trên đầu nối.

Tránh ánh nắng trực tiếp hoặc nhiệt độ cao, vì nhựa có thể lão hóa nhanh.

Không để sản phẩm tiếp xúc với dung môi hoặc hóa chất ăn mòn.

Kiểm tra ron cao su định kỳ, thay mới khi thấy dấu hiệu lão hóa hoặc rò khí.

Bảo quản ở nơi khô ráo, thoáng mát, tránh va đập hoặc đè nén.
