Ốc inox 304 dùng để siết hạt bắp ống phi 12

Ốc inox 304 siết hạt bắp ống phi 12 – chi tiết khóa ren cho đường ống 12 mm

Ốc inox 304 dùng để siết hạt bắp ống phi 12 là chi tiết lắp phía ngoài cụm đầu nối, có nhiệm vụ truyền lực siết từ phần ren đến hạt bắp và ép hạt bắp ôm chặt quanh ống có đường kính ngoài 12 mm. Sản phẩm phù hợp với các hệ thống đường ống nhỏ cần mối nối chắc chắn, tháo lắp được và có khả năng chống gỉ tốt hơn so với ốc thép thông thường.

Điểm cần lưu ý là ký hiệu phi 12 được xác định theo đường kính ngoài của ống lắp vào cụm đầu nối, không phải đường kính ngoài của thân ốc. Vì vậy, người mua cần kiểm tra đồng thời ba yếu tố gồm kích thước ống 12 mm, loại hạt bắp đang sử dụng và bước ren trên thân đầu nối. Chỉ đúng đường kính ống nhưng sai ren vẫn có thể khiến ốc không lắp được hoặc làm hỏng toàn bộ cụm nối.

Ốc phi 12 nằm ở đâu trong cụm siết hạt bắp?

Một cụm siết ống bằng hạt bắp thường gồm thân đầu nối, hạt bắp và ốc siết. Khi lắp ráp, ống phi 12 được đưa xuyên qua ốc, tiếp tục đi qua hạt bắp rồi cắm vào vị trí định tâm trên thân đầu nối. Ốc sau đó được vặn vào ren ngoài của thân nối để đẩy hạt bắp tiến về phía bề mặt côn.

Khi lực siết tăng lên, hạt bắp biến dạng có kiểm soát và ôm quanh thành ống. Ốc inox không trực tiếp tạo bề mặt làm kín với ống, nhưng lại quyết định lực ép, độ ổn định và khả năng giữ ống của toàn bộ mối nối. Một chiếc ốc bị sai ren, méo miệng hoặc không đủ chiều dài ăn ren có thể khiến hạt bắp không được ép đúng vị trí.

• Phía trước: liên kết ren với thân đầu nối.
• Bên trong: chứa phần đuôi ống và tạo mặt tỳ lên hạt bắp.
• Phía ngoài: có dạng lục giác hoặc nhiều cạnh để thao tác bằng cờ lê.
• Chức năng chính: chuyển mô-men siết thành lực ép dọc trục lên hạt bắp.

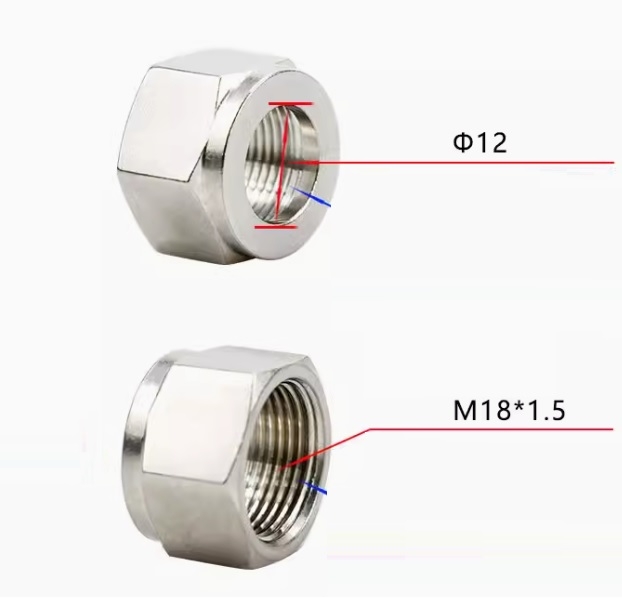

Phân tích kích thước riêng của ốc siết ống phi 12

Đường kính trong và khả năng luồn ống

Lỗ xuyên tâm của ốc phải cho phép ống có đường kính ngoài 12 mm đi qua mà không bị cấn. Đường kính lỗ thực tế thường lớn hơn 12 mm một khoảng phù hợp để ống có thể luồn qua thuận lợi, nhưng không nên quá rộng đến mức làm giảm khả năng định hướng của cụm lắp.

Người mua không nên dùng thước đo lỗ ốc rồi kết luận đó là size danh nghĩa của sản phẩm. Size phi 12 được chọn theo ống có đường kính ngoài 12 mm. Kích thước lỗ xuyên, đường kính chân ren và kết cấu mặt tỳ bên trong có thể thay đổi theo từng dòng đầu nối.

Đường kính ngoài của thân ốc

Đường kính ngoài hoặc kích thước đối diện hai mặt lục giác của ốc phi 12 thường lớn hơn đáng kể so với đường kính ống. Phần này tạo độ cứng cho thân ốc và cung cấp bề mặt để dùng cờ lê siết. Không nên lấy đường kính ngoài thân ốc làm căn cứ duy nhất để mua hàng, vì hai loại ốc có phần lục giác gần giống nhau vẫn có thể khác bước ren hoặc hình dạng mặt tỳ.

Ren trong của ốc

Ren trong phải tương thích chính xác với ren ngoài trên thân đầu nối. Ngoài đường kính ren, cần quan tâm đến bước ren, chiều dài phần ren và hướng ren. Việc cố vặn một chiếc ốc có bước ren khác vào thân nối có thể làm trờn ren, bó cứng hoặc tạo mạt kim loại. Khi thay riêng ốc phi 12, nên đối chiếu trực tiếp với thân đầu nối hoặc mẫu ốc cũ.

Bảng thông số ốc inox 304 siết hạt bắp phi 12

Các kích thước ren và lục giác có thể khác nhau giữa các nhà sản xuất. Khi đặt mua để thay thế riêng lẻ, cần cung cấp mẫu cũ, hình ảnh ren hoặc thông số đo thực tế để tránh chọn nhầm.

Khi nào nên chọn ốc inox phi 12?

Size phi 12 thích hợp khi đường ống đang sử dụng có đường kính ngoài đúng 12 mm và cụm đầu nối được thiết kế theo cơ cấu ép hạt bắp. Đây là kích thước nằm giữa nhóm ống nhỏ và nhóm ống lớn hơn, thường được lựa chọn khi cần tiết diện đường ống rộng hơn phi 8 hoặc phi 10 nhưng vẫn muốn giữ cụm kết nối gọn.

Nên chọn ốc phi 12 trong các trường hợp sau:

• Thay thế ốc cũ bị móp cạnh, trờn ren hoặc khó tháo lắp.
• Lắp mới cùng hạt bắp và thân đầu nối dành cho ống ngoài 12 mm.
• Cần đồng bộ vật liệu inox 304 giữa ốc, hạt bắp và thân nối.
• Vị trí lắp thường xuyên tiếp xúc với độ ẩm hoặc môi trường dễ gây oxy hóa.
• Cần mối nối có thể tháo ra để vệ sinh, kiểm tra hoặc thay đường ống.

Trước khi chọn, nên đo đường kính ngoài của ống bằng thước cặp. Ống được gọi theo đường kính trong, đường kính danh nghĩa hoặc kích thước hệ inch có thể không tương đương với ống ngoài 12 mm. Sai khác nhỏ cũng có thể làm hạt bắp không ôm đúng bề mặt ống.

So sánh phi 12 với các size gần nhất

Ốc phi 10 có thể không luồn vừa ống 12 mm. Ngược lại, ốc phi 14 hoặc phi 16 có lỗ lớn hơn nhưng không tạo đúng mặt tỳ và lực ép cho hạt bắp phi 12. Vì thế, không nên chọn size lớn hơn chỉ vì thấy ống vẫn đưa qua được.

Rủi ro khi chọn sai ốc siết hạt bắp

Sai size không chỉ gây khó khăn khi lắp mà còn có thể làm hỏng các chi tiết còn lại. Một số lỗi thường gặp gồm:

• Ốc quá nhỏ: ống phi 12 không đi qua lỗ hoặc bị cào xước khi luồn.
• Ốc quá lớn: mặt tỳ không ép đúng hạt bắp, làm cụm nối thiếu ổn định.
• Sai bước ren: ốc chỉ vào được vài vòng, bị nghiêng hoặc làm hỏng ren thân nối.
• Sai mặt tỳ: lực siết phân bố không đều, hạt bắp bị méo hoặc lệch tâm.
• Siết quá mạnh: cạnh lục giác bị biến dạng, ren bị bó và khó tháo khi bảo trì.
• Dùng lẫn vật liệu: các chi tiết có độ cứng và khả năng chống gỉ khác nhau có thể làm cụm lắp xuống cấp không đồng đều.

Nếu ốc chỉ vặn được một phần hoặc xuất hiện cảm giác kẹt bất thường, nên tháo ra kiểm tra ngay thay vì tiếp tục tăng lực bằng cờ lê.

Cách kiểm tra trước khi lắp ốc inox phi 12

1. Đo đường kính ngoài của ống và xác nhận kết quả là 12 mm.
2. Kiểm tra hạt bắp có đúng loại dành cho ống phi 12 hay không.
3. Đặt ốc vào thân đầu nối và thử vặn bằng tay trong những vòng ren đầu tiên.
4. Quan sát để bảo đảm ốc đi thẳng, không nghiêng và không phát sinh điểm kẹt.
5. Kiểm tra đầu ống đã được cắt vuông, không móp và không còn ba via.
6. Đưa ống vào đúng vị trí rồi mới siết ốc bằng dụng cụ phù hợp.

Người mua cần chọn đồng bộ các chi tiết trong cùng một cụm. Có thể tham khảo thêm danh mục ốc inox siết hạt bắp để đối chiếu các size khác hoặc xem hạt bắp siết ống inox 304 khi cần thay đồng thời chi tiết ép ống.

Câu hỏi thường gặp về ốc inox siết hạt bắp ống phi 12

Ốc phi 12 có nghĩa là đường kính ngoài của ốc bằng 12 mm không?

Không. Phi 12 chỉ kích thước đường kính ngoài của ống tương thích. Phần thân và lục giác của ốc sẽ lớn hơn 12 mm để chứa ren và tạo bề mặt thao tác bằng cờ lê.

Ống phi 12 có luồn trực tiếp qua ốc được không?

Có, khi sản phẩm đúng size và đầu ống không bị móp. Lỗ xuyên của ốc được thiết kế để ống ngoài 12 mm đi qua trước khi lắp hạt bắp và đưa vào thân nối.

Có thể dùng ốc phi 14 để siết hạt bắp phi 12 không?

Không nên. Ốc phi 14 có kích thước lỗ, mặt tỳ và ren được thiết kế cho một cụm khác. Dù ống phi 12 có thể đi qua, hạt bắp vẫn không được ép đúng cách.

Ốc phi 12 có dùng chung với mọi thân đầu nối phi 12 không?

Không phải mọi trường hợp. Các thân nối cùng dùng ống 12 mm vẫn có thể khác đường kính ren, bước ren hoặc hình dạng mặt tỳ. Cần kiểm tra mẫu thực tế trước khi thay riêng ốc.

Tại sao ốc mới chỉ vặn được một hoặc hai vòng?

Nguyên nhân thường gặp là sai bước ren, ren bị lệch, ren thân nối có bụi bẩn hoặc đầu ren đã biến dạng. Không nên dùng lực mạnh vì có thể làm trờn cả ốc và thân nối.

Khi nào cần thay ốc inox 304 siết ống phi 12?

Nên thay khi ren bị mòn, cạnh lục giác bị tròn, miệng ốc bị nứt, bề mặt tỳ biến dạng hoặc ốc không còn di chuyển đều trên thân nối. Khi tháo cụm, cũng nên kiểm tra hạt bắp vì chi tiết này có thể đã biến dạng sau quá trình siết.

Ốc phi 12 có thể tái sử dụng sau khi tháo không?

Ốc có thể tiếp tục sử dụng khi ren, mặt tỳ và phần lục giác còn nguyên vẹn. Tuy nhiên, cần kiểm tra riêng hạt bắp vì khả năng tái sử dụng của hạt bắp phụ thuộc vào mức độ biến dạng và tình trạng bề mặt sau khi tháo.
