Ốc inox 304 dùng để siết hạt bắp ống phi 14

Ốc inox 304 siết hạt bắp ống phi 14 – chi tiết khóa chặt cho đường ống kích thước lớn

Ốc inox 304 dùng để siết hạt bắp ống phi 14 là bộ phận tạo lực ép trong cụm đầu nối ống kiểu hạt bắp. Khi được vặn vào thân đầu nối, ốc đẩy hạt bắp ôm sát bề mặt ngoài của ống có đường kính danh nghĩa 14 mm, giúp giữ ống đúng vị trí và hạn chế tình trạng tuột khỏi đầu nối.

So với các cỡ phi 10 hoặc phi 12, ống phi 14 có tiết diện lớn hơn nên yêu cầu cụm siết phải đồng bộ chính xác hơn. Người mua không nên chỉ nhìn kích thước bên ngoài của ốc để lựa chọn. Cần kiểm tra đồng thời đường kính ngoài của ống, bước ren trên thân đầu nối, hình dạng hạt bắp và chiều sâu lắp thực tế.

Sản phẩm được gia công từ thép không gỉ inox 304, phù hợp với các cụm phụ kiện cần độ bền cơ học, khả năng chống gỉ và bề mặt dễ vệ sinh. Đây là linh kiện thay thế riêng lẻ, thuận tiện khi ốc cũ bị mất, biến dạng phần lục giác, hỏng ren hoặc không còn tạo được lực ép ổn định lên hạt bắp.

Phi 14 được hiểu theo đường kính nào?

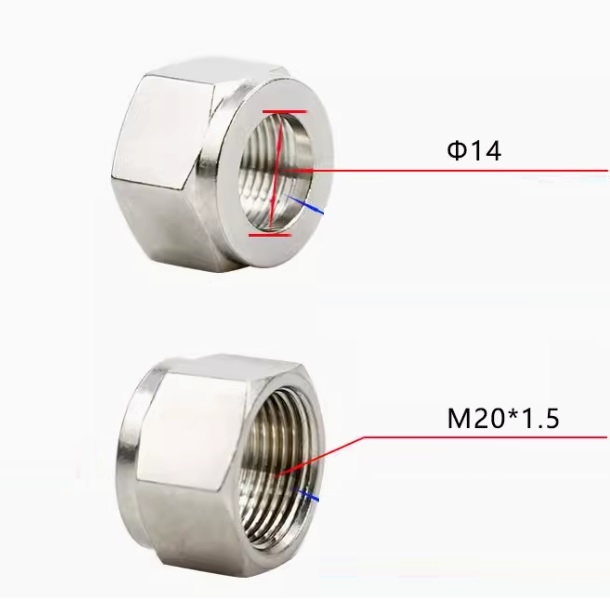

Trong tên gọi của sản phẩm, “ống phi 14” thường chỉ đường kính ngoài của ống là 14 mm. Đây không phải đường kính ren của ốc và cũng không phải đường kính ngoài của phần lục giác.

Ốc siết cần có lỗ dẫn đủ để ống phi 14 đi qua, nhưng kích thước lỗ thực tế có thể lớn hơn 14 mm tùy theo cấu tạo của từng dòng đầu nối. Phần ren bên trong của ốc phải khớp hoàn toàn với ren ngoài trên thân đầu nối. Vì vậy, hai loại ốc cùng dùng cho ống phi 14 vẫn có thể không lắp thay thế cho nhau nếu khác hệ ren hoặc khác kết cấu hạt bắp.

Đường kính trong của ốc

Đường kính trong tại vị trí luồn ống được thiết kế để phù hợp với ống có đường kính ngoài danh nghĩa 14 mm. Lỗ này phải đủ rộng để ống đi qua nhưng vẫn giữ được kết cấu chắc chắn quanh vùng ren và vùng ép hạt bắp.

Khi kiểm tra sản phẩm thực tế, không nên chỉ đo miệng lỗ phía ngoài. Người mua cần quan sát cả phần ren bên trong, vai chặn hạt bắp và vùng dẫn hướng vì mỗi vị trí có thể có đường kính khác nhau.

Đường kính ngoài của ốc

Đường kính ngoài thường được xác định tại phần thân hoặc phần lục giác dùng để siết bằng cờ lê. Kích thước này phụ thuộc vào thiết kế của nhà sản xuất, cỡ ren và độ dày thành ốc. Do đó, không thể lấy đường kính ngoài của ốc làm căn cứ duy nhất để xác định sản phẩm dùng cho ống phi 14.

Đối với nhu cầu thay thế, cách kiểm tra an toàn hơn là đối chiếu cả ba yếu tố: đường kính ngoài ống 14 mm, đường kính và bước ren của thân đầu nối, hình dạng hạt bắp đang sử dụng.

Vị trí lắp của ốc siết trong cụm đầu nối phi 14

Trong một cụm siết hạt bắp thông thường, các chi tiết được bố trí theo thứ tự:

1. Ốc siết inox được luồn vào ống trước.
2. Hạt bắp được lắp phía sau ốc siết.
3. Đầu ống được đưa vào thân đầu nối đến vị trí chặn.
4. Ốc được vặn vào ren ngoài của thân đầu nối.
5. Khi siết, mặt trong của ốc đẩy hạt bắp ép dần vào thành ống.

Ốc không trực tiếp làm kín bằng bề mặt ren. Chức năng chính của nó là tạo và duy trì lực ép lên hạt bắp. Nếu thiếu hạt bắp, lắp sai chiều hoặc sử dụng hạt bắp không cùng bộ, việc siết chặt ốc vẫn không tạo được liên kết đúng.

Người mua cần phân biệt sản phẩm này với hạt bắp siết ống inox 304. Hai chi tiết làm việc cùng nhau nhưng không thể thay thế chức năng cho nhau.

Khi nào nên chọn ốc siết hạt bắp ống phi 14?

Cỡ phi 14 phù hợp khi hệ thống đang sử dụng ống có đường kính ngoài thực tế khoảng 14 mm và thân đầu nối được thiết kế riêng cho kích thước này. Đây là cỡ ống tương đối lớn trong nhóm ống kim loại dùng cho đường dẫn phụ trợ, hệ thống thiết bị, máy móc và các cụm đường ống cần tháo lắp.

• Thay ốc cũ bị trờn ren hoặc không thể vặn hết vào thân đầu nối.
• Thay ốc có phần lục giác bị bo tròn, khó thao tác bằng cờ lê.
• Bổ sung ốc bị thất lạc trong quá trình tháo vệ sinh hoặc bảo trì thiết bị.
• Lắp mới cụm đầu nối sử dụng ống inox, ống đồng hoặc loại ống phù hợp với cơ cấu hạt bắp.
• Đồng bộ lại các chi tiết inox 304 trong môi trường thường xuyên tiếp xúc với độ ẩm.

Nên chọn phi 14 khi đã đo trực tiếp đường kính ngoài của ống. Không nên xác định kích thước chỉ bằng mắt hoặc dựa trên đường kính trong của ống, vì độ dày thành ống có thể làm sai kết quả lựa chọn.

Bảng thông số riêng của ốc inox siết hạt bắp phi 14

So sánh ốc siết phi 14 với các cỡ gần nhất

Mức chênh 2 mm giữa phi 12, phi 14 và phi 16 có thể không lớn khi quan sát bằng mắt, nhưng đủ để làm thay đổi khả năng luồn ống, vị trí ép của hạt bắp và độ ăn khớp của toàn bộ cụm đầu nối. Vì vậy, không nên cố nong lỗ, tiện lại ốc hoặc sử dụng hạt bắp khác cỡ để lắp tạm.

Rủi ro thường gặp khi chọn sai ốc phi 14

Ốc nhỏ hơn kích thước ống

Nếu sử dụng ốc phi 12 cho ống phi 14, ống thường không thể đi qua lỗ dẫn. Việc khoan hoặc mài rộng lỗ có thể làm mỏng thành ốc, lệch tâm và phá hỏng bề mặt dẫn hướng của hạt bắp.

Ốc lớn hơn kích thước cần dùng

Ốc phi 16 có thể luồn được qua ống phi 14 trong một số trường hợp, nhưng hạt bắp và thân đầu nối không được giữ đúng vị trí. Cụm siết có thể bị lệch, siết không đều hoặc không tạo được lực ép cần thiết.

Đúng phi 14 nhưng sai ren

Đây là lỗi dễ gặp khi mua ốc thay thế riêng. Ren có thể nhìn tương tự nhưng khác đường kính, bước ren hoặc góc ren. Cố vặn khi ren không đúng có thể làm xước ren, kẹt ốc hoặc hỏng cả thân đầu nối.

Dùng hạt bắp khác thiết kế

Mỗi dòng hạt bắp có góc ép, chiều dài và hình dạng bề mặt khác nhau. Một ốc phi 14 không tự động tương thích với mọi loại hạt bắp phi 14. Tốt nhất nên đối chiếu mẫu cũ hoặc chọn các chi tiết thuộc cùng một dòng sản phẩm.

Cách kiểm tra trước khi đặt mua

• Dùng thước cặp đo đường kính ngoài của ống tại nhiều vị trí.
• Xác nhận kết quả đo là khoảng 14 mm, không phải đường kính trong của ống.
• Đo đường kính ngoài của phần ren trên thân đầu nối.
• Kiểm tra bước ren bằng dưỡng ren hoặc so sánh với ốc cũ.
• Chụp rõ mặt trước, mặt sau và phần ren của ốc cần thay.
• Kiểm tra hạt bắp đang dùng là loại một vòng hay kết cấu nhiều chi tiết.
• Không sử dụng ốc nếu ren bị móp, nứt hoặc có dấu hiệu vặn chéo.

Có thể tham khảo thêm các kích thước khác tại danh mục ốc inox siết hạt bắp để đối chiếu đúng cỡ trước khi lựa chọn.

Lưu ý khi lắp ốc inox 304 cho ống phi 14

Trước khi lắp, đầu ống nên được cắt vuông, làm sạch ba via và lau hết bụi kim loại. Ốc siết cần được luồn vào trước hạt bắp. Sau đó đưa ống vào thân đầu nối đến đúng vị trí chặn rồi mới vặn ốc.

Nên vặn bằng tay trong những vòng ren đầu tiên để kiểm tra độ ăn khớp. Nếu ốc bị nặng bất thường ngay từ đầu, cần tháo ra kiểm tra thay vì dùng cờ lê để ép tiếp. Khi thao tác bằng cờ lê, giữ thân đầu nối ổn định để tránh làm xoắn ống hoặc lệch hướng cụm lắp.

Không nên siết liên tục chỉ với mục đích làm ốc vào sâu hơn. Lực siết quá mức có thể làm biến dạng hạt bắp, làm xước ống hoặc khiến cụm đầu nối khó tháo trong lần bảo trì tiếp theo.

Câu hỏi thường gặp về ốc inox siết hạt bắp phi 14

Ốc siết hạt bắp phi 14 có dùng cho ống đường kính trong 14 mm không?

Không xác định theo đường kính trong. Phi 14 trong tên sản phẩm thường được lựa chọn theo đường kính ngoài của ống là 14 mm.

Ốc phi 14 có lắp thay cho ốc phi 12 được không?

Không nên. Hai cỡ sử dụng cho đường kính ống khác nhau và thường khác cả hạt bắp, thân đầu nối hoặc kích thước ren.

Chỉ mua riêng ốc inox 304 phi 14 có lắp được ngay không?

Chỉ lắp được khi ốc có ren, hình dạng vai ép và kích thước phù hợp với thân đầu nối cùng hạt bắp hiện có. Nên đối chiếu mẫu cũ trước khi mua riêng.

Ốc phi 14 có phải là ren 14 mm không?

Không. Số 14 thể hiện kích thước ống tương thích. Đường kính ren của ốc có thể lớn hơn và phụ thuộc vào thiết kế của bộ đầu nối.

Có thể dùng ốc phi 16 để siết ống phi 14 không?

Không nên sử dụng. Dù ống có thể đi qua lỗ ốc, hạt bắp và thân đầu nối phi 16 không tạo được vị trí ép đúng cho ống phi 14.

Làm sao nhận biết ốc phi 14 bị sai ren?

Ốc thường khó vặn ngay từ vòng đầu, bị nghiêng, xuất hiện cảm giác kẹt hoặc chỉ vào được một đoạn ngắn. Khi gặp dấu hiệu này cần tháo ra kiểm tra, không tiếp tục ép bằng cờ lê.

Inox 304 có phù hợp để thay ốc cũ bị gỉ không?

Inox 304 có khả năng chống gỉ tốt trong nhiều điều kiện sử dụng thông thường. Tuy nhiên, khả năng lắp thay thế vẫn phụ thuộc vào kích thước ren và kết cấu bộ siết, không chỉ phụ thuộc vật liệu.

Cần đo thông số nào để chọn đúng ốc siết phi 14?

Cần đo đường kính ngoài của ống, đường kính ren thân đầu nối, bước ren, kích thước phần lục giác và đối chiếu hình dạng hạt bắp. Có mẫu cũ để so sánh sẽ giúp giảm nguy cơ chọn nhầm.
