Ốc inox 304 dùng để siết hạt bắp ống phi 16

Ốc inox 304 siết hạt bắp ống phi 16 – Chi tiết khóa ngoài cho bộ đầu nối cỡ lớn

Ốc inox 304 dùng để siết hạt bắp ống phi 16 là chi tiết ren nằm phía ngoài cụm đầu nối, có nhiệm vụ đẩy và giữ hạt bắp ép đúng vị trí trên ống đường kính ngoài 16 mm. Khi ốc được siết vào thân đầu nối tương thích, lực dọc trục tạo ra sẽ truyền qua hạt bắp, giúp hạt ôm sát bề mặt ống và cố định ống trong cụm kết nối.

Điểm quan trọng cần hiểu là ký hiệu phi 16 nói đến đường kính ngoài danh nghĩa của ống sử dụng, không phải đường kính ren của ốc và cũng không phải kích thước bên ngoài của phần lục giác. Vì vậy, người mua không nên chọn sản phẩm chỉ bằng cách nhìn ốc có hình dáng gần giống. Muốn thay đúng chi tiết, cần kiểm tra đồng thời đường kính ống, loại hạt bắp và phần ren trên thân đầu nối.

Đây là cỡ lớn nhất trong nhóm ốc siết hạt bắp phổ biến từ phi 4 đến phi 16. Sản phẩm phù hợp với các cụm đầu nối sử dụng ống inox, ống thép hoặc ống đồng có đường kính ngoài thực tế khoảng 16 mm. Có thể tham khảo đầy đủ các cỡ tại danh mục ốc inox siết hạt bắp.

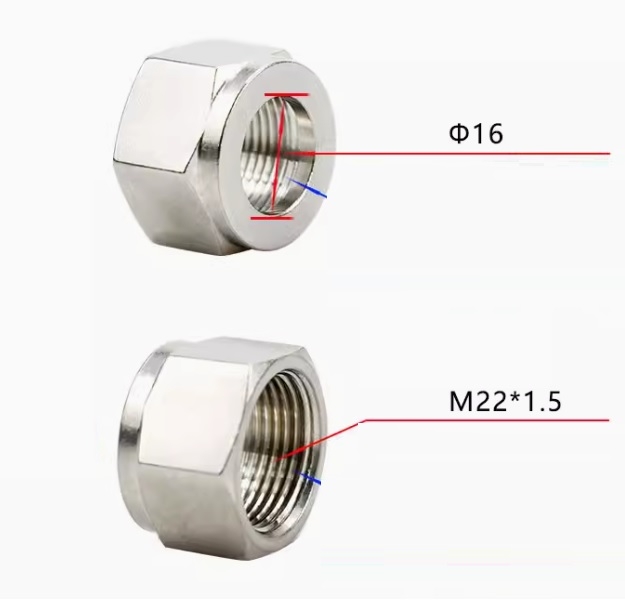

Thông số riêng của ốc siết hạt bắp phi 16

Phân biệt đường kính trong, đường kính ngoài và cỡ ống phi 16

Cỡ phi 16 là đường kính nào?

Trong tên sản phẩm, phi 16 được dùng để xác định đường kính ngoài của ống. Khi kiểm tra bằng thước cặp, người dùng cần đo trực tiếp qua hai điểm đối diện trên bề mặt ngoài của ống. Kết quả phải tương ứng với cỡ 16 mm trước khi chọn ốc, hạt bắp và thân đầu nối.

Nếu đo nhầm đường kính trong của ống hoặc đọc theo kích thước danh nghĩa của một hệ ống khác, bộ phụ kiện có thể không lắp được dù trên nhãn đều xuất hiện số 16.

Đường kính trong của ốc không chỉ có một kích thước

Bên trong ốc có nhiều vùng làm việc khác nhau. Phần lỗ phía sau phải cho phép ống phi 16 đi qua. Phía trước là khu vực chứa và tác động lên hạt bắp. Phần sâu hơn có ren trong để vặn vào thân đầu nối. Do mỗi vùng đảm nhiệm một chức năng riêng nên không thể lấy một con số 16 mm để đại diện cho toàn bộ đường kính trong của ốc.

Khi cần mua ốc thay thế cho cụm đang sử dụng, nên kiểm tra thêm đường kính ren, bước ren và chiều sâu phần ren. Hai ốc đều dùng cho ống phi 16 nhưng khác hệ ren vẫn có thể không lắp lẫn được.

Đường kính ngoài được nhận biết qua thân lục giác

Phía ngoài sản phẩm thường được gia công thành dạng lục giác để cờ lê bám chắc khi lắp. Kích thước cần quan tâm là khoảng cách giữa hai mặt phẳng đối diện của phần lục giác, không phải khoảng cách giữa hai đỉnh góc.

Đối với cỡ phi 16, thân ốc thường lớn và nặng hơn các cỡ phi 12 hoặc phi 14 vì phải bao quanh cụm hạt bắp và phần ren có kích thước tương ứng. Tuy nhiên, chiều rộng lục giác không nên được suy đoán chỉ từ cỡ ống. Khi thay riêng ốc cho một đầu nối có sẵn, đo trực tiếp bằng thước cặp vẫn là cách an toàn hơn.

Ốc phi 16 nằm ở đâu trong bộ siết hạt bắp?

Trong một cụm đầu nối hoàn chỉnh, thứ tự lắp thông thường tính từ phía ngoài ống vào thân đầu nối gồm:

1. Luồn ốc inox phi 16 vào ống trước.
2. Lắp hạt bắp đúng chiều và đúng cỡ 16.
3. Đưa đầu ống vào vị trí chặn bên trong thân đầu nối.
4. Vặn ốc vào ren của thân đầu nối.
5. Giữ thân đầu nối cố định và siết đều phần lục giác của ốc.

Khi ốc tiến dần theo ren, bề mặt bên trong của ốc sẽ tác động lên hạt bắp. Hạt bắp sau đó ôm vào ống và tạo liên kết cơ khí với thân đầu nối. Vì vậy, ốc inox phi 16 không phải chi tiết làm việc độc lập. Sản phẩm cần được sử dụng cùng hạt bắp siết ống đúng cỡ và thân đầu nối có ren tương thích.

Khi nào nên chọn ốc inox siết hạt bắp phi 16?

Cỡ phi 16 phù hợp khi hệ thống đang dùng ống kim loại có đường kính ngoài 16 mm và kết cấu đầu nối được thiết kế theo kiểu siết hạt bắp. Đây thường là lựa chọn dành cho tuyến ống có kích thước lớn hơn các nhánh điều khiển nhỏ, cần liên kết chắc chắn và có khả năng tháo lắp để bảo trì.

• Thay ốc bị móp, nứt, trờn ren hoặc biến dạng phần lục giác trên bộ đầu nối phi 16.
• Lắp mới cụm đầu nối dùng ống inox, ống thép hoặc ống đồng đường kính ngoài 16 mm.
• Đồng bộ vật liệu inox 304 cho các chi tiết lắp ngoài của hệ thống.
• Cần phần lục giác chắc chắn để thao tác bằng cờ lê trong quá trình lắp đặt.
• Muốn thay riêng ốc nhưng vẫn giữ lại thân đầu nối và hạt bắp còn sử dụng tốt.

Không nên chọn phi 16 khi ống thực tế chỉ có đường kính ngoài 14 mm hoặc 12 mm. Việc sử dụng ốc lớn hơn không thể bù lại bằng cách siết mạnh hơn, bởi hạt bắp và vùng ép bên trong cũng phải đúng với cỡ ống.

So sánh ốc phi 16 với các cỡ phi 12 và phi 14

Trong ba cỡ trên, phi 14 và phi 16 là hai loại dễ bị lấy nhầm nhất khi sản phẩm được đặt cạnh nhau mà không có nhãn. Chênh lệch đường kính ống chỉ 2 mm nhưng đủ làm thay đổi kích thước hạt bắp, vùng ép và kết cấu ren của cả bộ đầu nối.

Ốc phi 14 thường không thể đi qua ống phi 16. Ngược lại, ốc phi 16 có thể trông rộng hơn khi thử với ống phi 14 nhưng không tạo thành một cụm siết đúng kỹ thuật. Vì vậy, không nên kiểm tra bằng cách thử riêng chiếc ốc trên ống rồi kết luận rằng sản phẩm có thể sử dụng.

Rủi ro khi chọn sai ốc siết hạt bắp

• Ốc không vào ren: đường kính hoặc bước ren khác với thân đầu nối khiến ốc chỉ vào được một vài vòng.
• Hỏng ren đầu nối: cố dùng lực khi ren không tương thích có thể làm xước, chéo hoặc phá hỏng cả ren trong và ren ngoài.
• Hạt bắp không được ép đúng vị trí: hình dạng mặt tỳ bên trong ốc không phù hợp sẽ làm hạt bắp lệch hoặc biến dạng.
• Ống bị giữ không chắc: dùng bộ cỡ 16 cho ống nhỏ hơn có thể tạo cảm giác đã siết nhưng liên kết vẫn lỏng.
• Khó tháo bảo trì: siết quá mạnh để bù cho sai kích thước có thể làm kẹt ren hoặc làm tròn phần lục giác.
• Phải thay cả cụm: một chiếc ốc chọn sai có thể làm hỏng hạt bắp và thân đầu nối đang còn tốt.

Cách kiểm tra trước khi đặt mua

Đối với ốc phi 16, nên kiểm tra theo trình tự từ ống đến phụ kiện thay vì chỉ đo chiếc ốc cũ:

1. Dùng thước cặp đo đường kính ngoài của ống và xác nhận kết quả là 16 mm.
2. Kiểm tra hạt bắp hiện tại có đúng cỡ phi 16 và còn nguyên hình dạng hay không.
3. Đo đường kính phần ren trên thân đầu nối.
4. Kiểm tra bước ren bằng dưỡng ren hoặc đối chiếu với mẫu ốc cũ.
5. Đo chiều rộng đối diện hai mặt lục giác để chuẩn bị đúng cỡ cờ lê.
6. Kiểm tra mặt tỳ bên trong ốc cũ nếu chỉ thay riêng một chi tiết trong cụm.

Khi ốc cũ bị hỏng nặng và không còn đọc được kích thước, nên giữ lại thân đầu nối, hạt bắp và một đoạn ống mẫu để đối chiếu. Cách này giúp hạn chế trường hợp chọn đúng phi 16 nhưng sai kiểu ren hoặc sai hình dạng mặt ép.

Lưu ý khi lắp ốc inox 304 phi 16

Trước khi lắp, cần làm sạch đầu ống, ren và bề mặt hạt bắp. Đầu ống nên được cắt vuông, loại bỏ ba via và không bị móp. Luồn ốc vào ống trước khi đặt hạt bắp để tránh phải tháo lại toàn bộ cụm.

Khi bắt đầu vặn, nên xoay ốc bằng tay vài vòng để xác nhận ren vào nhẹ và thẳng. Nếu ốc bị kẹt ngay từ vòng đầu, cần tháo ra kiểm tra thay vì dùng cờ lê ép tiếp. Trong quá trình siết, giữ thân đầu nối bằng một cờ lê riêng để tránh truyền lực xoắn sang đường ống.

Không nên dùng ống nối dài cờ lê hoặc tác động mạnh khi chưa có hướng dẫn lắp của bộ đầu nối. Lực quá lớn có thể làm biến dạng hạt bắp, làm trờn ren hoặc khiến phần lục giác bị hư hỏng. Sau khi lắp, kiểm tra lại độ ổn định của ống và tình trạng đồng tâm giữa ống với thân đầu nối.

Câu hỏi thường gặp về ốc inox siết hạt bắp phi 16

Ốc siết hạt bắp phi 16 có lỗ trong đúng 16 mm không?

Không nên hiểu như vậy. Số 16 xác định cỡ đường kính ngoài của ống. Bên trong ốc còn có vùng luồn ống, vùng chứa hạt bắp và vùng ren nên các vị trí có kích thước khác nhau.

Ốc phi 16 có dùng được cho ống phi 14 không?

Không nên sử dụng. Ống phi 14 cần ốc, hạt bắp và thân đầu nối đúng cỡ 14. Dùng ốc phi 16 không bảo đảm hạt bắp ép và giữ ống đúng vị trí.

Ốc inox 304 phi 16 có dùng riêng mà không cần hạt bắp không?

Không. Ốc là chi tiết tạo lực siết, còn hạt bắp là bộ phận trực tiếp ôm và giữ ống. Thiếu hạt bắp, cụm đầu nối không làm việc đúng kết cấu.

Vì sao ốc phi 16 không vặn được vào thân đầu nối dù ống đúng 16 mm?

Nguyên nhân thường là khác đường kính ren, khác bước ren, ren bị móp hoặc sản phẩm thuộc một kiểu đầu nối khác. Cỡ ống giống nhau không đồng nghĩa phần ren chắc chắn giống nhau.

Có thể dùng lại ốc phi 16 sau khi tháo cụm đầu nối không?

Có thể xem xét sử dụng lại nếu ren, mặt tỳ và phần lục giác còn nguyên vẹn. Hạt bắp cần được kiểm tra riêng vì đây là chi tiết đã chịu lực ép trực tiếp lên bề mặt ống.

Làm sao phân biệt nhanh ốc phi 14 và ốc phi 16?

Cách chính xác nhất là đo đường kính ngoài của ống đi kèm, đường kính vùng luồn ống và kích thước ren. Không nên chỉ so sánh chiều rộng thân lục giác vì hình dáng bên ngoài có thể gần giống nhau.

Khi nào cần thay ốc inox 304 phi 16?

Nên thay khi ren bị xước hoặc trờn, thân ốc bị nứt, phần lục giác bị tròn cạnh, mặt tỳ bên trong biến dạng hoặc ốc không còn vặn thẳng vào thân đầu nối.
