Ốc inox 304 dùng để siết hạt bắp ống phi 4

Ốc inox 304 siết hạt bắp ống phi 4 – Chi tiết khóa chặt cho đường ống kích thước nhỏ

Ốc inox 304 dùng để siết hạt bắp ống phi 4 là chi tiết lắp ghép trong bộ đầu nối ống kiểu siết cơ khí. Sản phẩm có nhiệm vụ tạo lực ép lên hạt bắp, giúp hạt bắp ôm sát bề mặt ngoài của ống phi 4 và giữ đường ống ổn định tại vị trí kết nối.

Do được sử dụng cho ống có đường kính ngoài danh nghĩa 4 mm, loại ốc này thuộc nhóm phụ kiện kích thước nhỏ. Khi lựa chọn, người mua không nên chỉ nhìn vào hình dáng bên ngoài hoặc đường kính ren. Cần kiểm tra đồng thời kích thước ống, loại hạt bắp, thân đầu nối và bước ren để tránh tình trạng ốc vẫn vặn được nhưng không tạo đủ lực siết.

Vật liệu inox 304 giúp sản phẩm có bề mặt sạch, hạn chế gỉ sét trong điều kiện sử dụng thông thường và phù hợp với nhiều hệ thống ống dẫn khí, nước, dầu nhẹ hoặc chất lỏng kỹ thuật. Tuy nhiên, hiệu quả làm kín không chỉ phụ thuộc vào ốc mà còn phụ thuộc vào độ đồng bộ của toàn bộ cụm đầu nối.

Ốc siết hạt bắp phi 4 được lắp ở vị trí nào?

Trong một bộ đầu nối ống phi 4, ốc siết thường được lắp ở phía ngoài cùng của cụm kết nối. Thứ tự lắp cơ bản gồm:

1. Luồn ốc inox vào đầu ống phi 4.
2. Đưa hạt bắp vào phía sau ốc.
3. Cắm đầu ống vào đúng vị trí trong thân đầu nối.
4. Vặn ốc vào ren của thân đầu nối.
5. Siết đều để ốc đẩy hạt bắp ép lên thành ống.

Khi ốc được siết đúng, lực từ phần ren sẽ truyền tới hạt bắp. Hạt bắp biến dạng có kiểm soát và tạo vùng tiếp xúc với ống. Nhờ đó, đầu ống được giữ chắc hơn, hạn chế tuột khỏi thân nối khi hệ thống rung hoặc thay đổi lưu lượng.

Ốc không trực tiếp làm kín bằng bề mặt ren. Chức năng chính của ren là tạo lực kéo và giữ cụm lắp ghép. Phần làm kín chủ yếu được hình thành tại vị trí tiếp xúc giữa hạt bắp, thành ống và bề mặt côn bên trong thân nối.

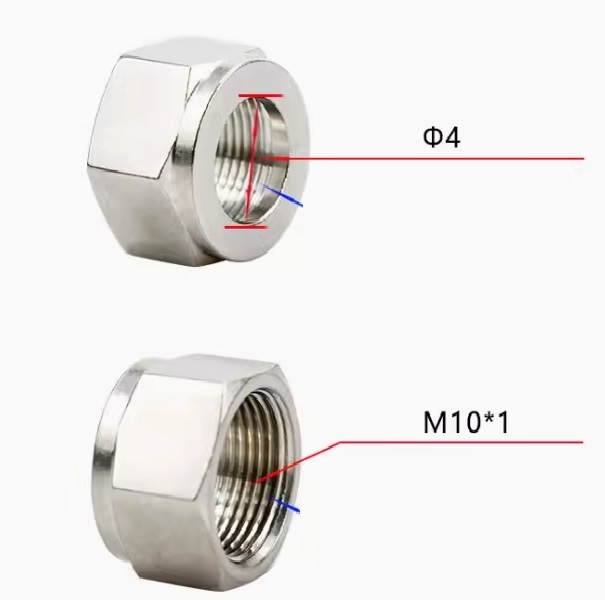

Phân tích kích thước riêng của ốc inox siết ống phi 4

Đường kính trong

Đường kính lỗ xuyên của ốc phải đủ để luồn qua ống có đường kính ngoài danh nghĩa 4 mm. Kích thước thực tế của lỗ sẽ lớn hơn 4 mm một khoảng phù hợp để ốc có thể trượt trên ống trong quá trình lắp.

Nếu lỗ quá nhỏ, ốc không thể luồn qua ống hoặc làm xước bề mặt ống. Nếu lỗ quá lớn, khả năng định tâm của cụm ốc và hạt bắp có thể giảm, đặc biệt với loại ống nhỏ và thành mỏng.

Đường kính ngoài

Đường kính ngoài của thân ốc không được xác định trực tiếp theo đường kính ống. Kích thước này phụ thuộc vào thiết kế ren, độ dày thành ốc và kiểu bề mặt dùng để siết bằng tay hoặc bằng dụng cụ.

Ốc phi 4 thường có kích thước ngoài nhỏ hơn các loại dùng cho ống phi 6, phi 8 hoặc phi 10. Do đó, khi dùng cờ lê hoặc dụng cụ siết, cần chọn đúng kích thước để tránh làm tròn cạnh lục giác hoặc biến dạng thân ốc.

Kích thước ren

Hai loại ốc cùng dùng cho ống phi 4 chưa chắc có thể thay thế cho nhau. Ren của ốc phải phù hợp chính xác với ren ngoài trên thân đầu nối, bao gồm đường kính ren, bước ren và chiều dài ăn ren.

Không nên cố vặn một ốc có bước ren khác vào thân nối. Việc này có thể làm hỏng cả ren ốc và ren thân, đồng thời tạo cảm giác đã siết chặt nhưng hạt bắp vẫn chưa được ép đúng vị trí.

Bảng thông số ốc inox 304 siết hạt bắp ống phi 4

Các kích thước như đường kính ren, bước ren, chiều cao ốc và kích thước lục giác cần được đối chiếu với mẫu thực tế hoặc bản vẽ của bộ đầu nối. Không nên đặt hàng chỉ dựa trên thông tin “ống phi 4” khi chưa xác nhận hệ ren đang sử dụng.

Khi nào nên chọn ốc inox 304 siết hạt bắp phi 4?

Sản phẩm phù hợp khi hệ thống đang sử dụng ống có đường kính ngoài 4 mm và bộ đầu nối làm việc theo nguyên lý siết hạt bắp. Đây là lựa chọn thường gặp trong các đường ống nhỏ, tủ điều khiển, thiết bị đo, cụm phân phối khí và các hệ thống cần bố trí gọn.

• Thay thế ốc cũ bị mất, móp hoặc hỏng ren.
• Lắp mới bộ đầu nối dành cho ống phi 4.
• Đồng bộ phụ kiện inox trong môi trường cần bề mặt sạch.
• Sử dụng tại vị trí có không gian lắp đặt hạn chế.
• Cần tháo lắp đường ống thuận tiện hơn so với kết nối cố định.

Người mua nên chọn đúng ốc phi 4 khi đường kính ngoài thực tế của ống là 4 mm. Không nên suy đoán kích thước dựa trên đường kính trong của ống, vì phụ kiện hạt bắp thường được phân loại theo đường kính ngoài.

Nếu cần mua đồng bộ chi tiết ép ống, có thể tham khảo hạt bắp siết ống để lựa chọn đúng kích thước tương ứng.

Ứng dụng phù hợp của ốc siết hạt bắp phi 4

Ốc inox siết hạt bắp ống phi 4 thích hợp cho các cụm đường ống có kích thước nhỏ, cần kết nối gọn và dễ thao tác. Một số vị trí sử dụng phổ biến gồm:

• Đường ống khí điều khiển trong máy tự động.
• Ống dẫn đến đồng hồ hoặc cảm biến đo.
• Cụm chia khí có nhiều nhánh nhỏ.
• Hệ thống lấy mẫu chất lỏng hoặc khí.
• Đường ống phụ trong thiết bị phòng thí nghiệm.
• Cụm cơ khí cần tháo lắp định kỳ để vệ sinh.

Với đường ống nhỏ, độ chính xác khi cắt và lắp ống có ảnh hưởng rõ đến khả năng giữ ống. Đầu ống nên được cắt vuông, không bẹp, không có ba via lớn và không bị trầy xước sâu tại vùng tiếp xúc với hạt bắp.

So sánh ốc siết phi 4 với phi 6 và phi 8

Ốc phi 4 không phải là phiên bản thu nhỏ có thể tùy ý thay thế bằng ốc phi 6. Mỗi kích thước được thiết kế cho đường kính ống và hạt bắp tương ứng. Ngay cả khi phần ren trông gần giống nhau, đường kính lỗ xuyên, bề mặt tỳ và chiều dài ép hạt bắp vẫn có thể khác.

So với phi 6 và phi 8, ốc phi 4 cần được lắp cẩn thận hơn vì ống nhỏ dễ bị lệch tâm hoặc biến dạng nếu siết quá mạnh. Ngược lại, ưu điểm của kích thước phi 4 là cụm kết nối gọn, phù hợp các thiết bị có mật độ đường ống cao.

Rủi ro khi chọn sai ốc siết hạt bắp ống phi 4

Ốc không tương thích với ren thân nối

Đây là lỗi thường gặp khi mua phụ kiện rời. Ốc có thể bắt vào được một vài vòng ren nhưng nhanh chóng bị kẹt. Nếu tiếp tục dùng lực, ren có thể bị xước, chéo hoặc hỏng hoàn toàn.

Lỗ ốc không phù hợp với đường kính ống

Lỗ quá nhỏ khiến ống không luồn qua được. Lỗ quá lớn có thể làm cụm hạt bắp khó định tâm, dẫn đến lực ép phân bố không đều quanh chu vi ống.

Chọn nhầm ốc của size phi 6

Ốc phi 6 có thể có hình dáng gần giống nhưng thường không giữ đúng hạt bắp phi 4. Khi siết, hạt bắp có thể bị lệch, không ép sát hoặc bị đẩy sai vị trí.

Siết quá lực

Do kích thước nhỏ, ốc và ống phi 4 dễ bị ảnh hưởng nếu người lắp dùng lực quá lớn. Hậu quả có thể gồm bẹp ống, nứt hạt bắp, biến dạng ren hoặc khó tháo về sau.

Siết chưa đủ

Nếu ốc chưa tạo đủ lực ép, ống có thể xoay, dịch chuyển hoặc tuột khỏi đầu nối. Cần kiểm tra độ chắc của ống sau khi lắp, nhưng không nên kéo giật mạnh làm hỏng cụm kết nối.

Cách kiểm tra trước khi đặt mua

• Đo đường kính ngoài của ống và xác nhận đúng 4 mm.
• Kiểm tra ống dùng hệ mét hay một kích thước hệ inch gần tương đương.
• Đo đường kính ngoài của ren trên thân đầu nối.
• Kiểm tra bước ren bằng dưỡng ren hoặc so sánh với mẫu cũ.
• Chụp rõ mặt trước, mặt sau và phần ren của ốc đang sử dụng.
• Xác nhận loại hạt bắp là loại một vòng, hai vòng hoặc thiết kế chuyên dụng.
• Kiểm tra vật liệu cần dùng là inox 304 hay vật liệu khác.

Để chọn đồng bộ nhiều kích thước trong cùng hệ phụ kiện, người mua có thể xem thêm danh mục ốc inox siết hạt bắp. Việc đối chiếu cùng một dòng sản phẩm giúp giảm nguy cơ nhầm kiểu ren giữa các nhà sản xuất.

Hướng dẫn lắp ốc inox siết hạt bắp phi 4

1. Kiểm tra đầu ống không bị méo hoặc bám ba via.
2. Luồn ốc vào ống theo đúng chiều, phần ren hướng về thân nối.
3. Lắp hạt bắp phi 4 phía sau đầu ren của ốc.
4. Đưa ống vào sâu đúng vị trí trong thân đầu nối.
5. Vặn ốc bằng tay để tránh chéo ren.
6. Dùng dụng cụ phù hợp siết thêm từng bước nhỏ.
7. Kiểm tra ống không bị lệch, xoay bất thường hoặc tuột ra.

Khi bảo trì, cần quan sát ren ốc và bề mặt tỳ bên trong. Không nên tiếp tục dùng nếu ren bị mẻ, thân ốc nứt hoặc phần lục giác đã bị tròn cạnh nghiêm trọng.

Câu hỏi thường gặp về ốc inox 304 siết hạt bắp ống phi 4

Ốc phi 4 có dùng cho ống đường kính trong 4 mm không?

Không xác định theo đường kính trong. Kích thước phi 4 của bộ hạt bắp thường chỉ đường kính ngoài của ống là 4 mm.

Ốc siết hạt bắp phi 4 có kèm hạt bắp không?

Tùy quy cách bán hàng. Khi đặt mua cần xác nhận sản phẩm là ốc rời hay bộ gồm ốc và hạt bắp phi 4.

Có thể dùng ốc phi 6 để siết ống phi 4 không?

Không nên. Kích thước lỗ, bề mặt ép và hạt bắp đi kèm không phù hợp với ống phi 4.

Vì sao ốc mới không vặn vừa thân nối cũ?

Nguyên nhân thường do khác đường kính ren, khác bước ren hoặc khác tiêu chuẩn thiết kế giữa hai dòng đầu nối.

Ốc inox 304 phi 4 có thể tái sử dụng không?

Ốc có thể được sử dụng lại nếu ren và bề mặt tỳ còn tốt. Tuy nhiên, hạt bắp đã biến dạng sau khi siết cần được kiểm tra riêng trước khi lắp lại.

Làm sao nhận biết đã siết đủ ốc phi 4?

Ống cần được giữ chắc, không trượt khỏi đầu nối và cụm ren không bị chéo. Không nên tiếp tục siết mạnh khi đã xuất hiện lực cản rõ rệt mà chưa kiểm tra vị trí hạt bắp.

Ốc inox 304 phi 4 có chống gỉ hoàn toàn không?

Inox 304 có khả năng chống ăn mòn tốt trong nhiều điều kiện thông thường nhưng không đồng nghĩa với miễn nhiễm hoàn toàn trước mọi hóa chất và môi trường.

Khi nào cần thay ốc siết hạt bắp phi 4?

Nên thay khi ren bị mòn, chéo ren, nứt thân, biến dạng bề mặt tỳ hoặc phần lục giác không còn đủ cạnh để thao tác an toàn.
