Ốc inox 304 dùng để siết hạt bắp ống phi 6

Ốc inox 304 siết hạt bắp ống phi 6 – chi tiết khóa cho ống đường kính ngoài 6 mm

Ốc inox 304 dùng để siết hạt bắp ống phi 6 là chi tiết ren nằm phía ngoài cụm đầu nối. Khi vặn ốc vào thân nối, lực siết được truyền lên hạt bắp để hạt bắp ôm quanh ống có đường kính ngoài 6 mm. Sản phẩm phù hợp cho các tuyến ống nhỏ cần bố trí gọn, tháo lắp thuận tiện và sử dụng vật liệu thép không gỉ trong môi trường ẩm hoặc cần vệ sinh thường xuyên.

Ký hiệu “phi 6” mô tả kích thước ống được lắp, không phải đường kính ngoài của ốc và cũng không có nghĩa đường kính ren bằng 6 mm. Khi mua ốc rời để thay thế, người dùng cần đối chiếu đồng thời cỡ ống, kiểu hạt bắp, ren trên thân đầu nối và hình dạng mặt ép bên trong ốc.

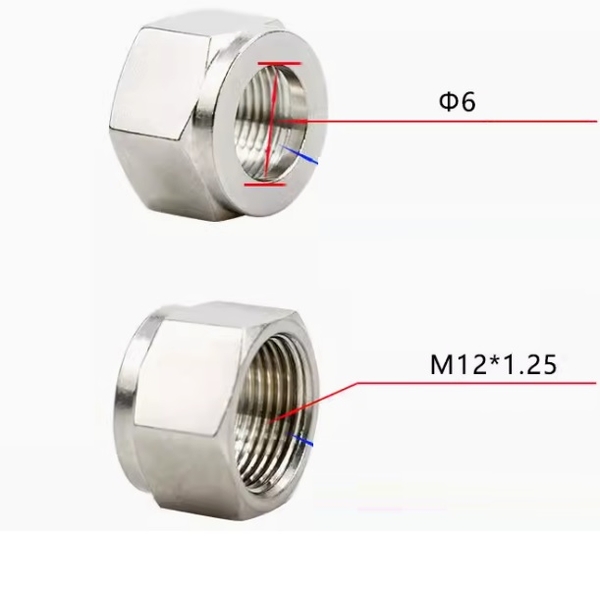

Đường kính trong và đường kính ngoài của ốc phi 6 được hiểu thế nào?

Đường kính trong làm việc theo ống phi 6

Lỗ xuyên tâm của ốc phải cho phép ống có đường kính ngoài 6 mm đi qua đúng vị trí. Phần lỗ này có nhiệm vụ dẫn ống và giữ trục lắp ổn định; nó không tự tạo kín nếu thiếu hạt bắp. Nếu lỗ quá nhỏ, ống không đi qua hoặc dễ bị cạ xước. Nếu dùng ốc thuộc hệ lớn hơn, cụm lắp có thể lệch tâm và mặt ép không tác động đúng lên hạt bắp phi 6.

Đường kính ngoài không thể suy ra từ số 6 mm

Phần ngoài của ốc thường có dạng lục giác để thao tác bằng cờ lê. Kích thước ngoài phụ thuộc đường kính ren, bước ren, độ dày thành ốc và thiết kế của từng dòng đầu nối. Hai loại ốc cùng dùng cho ống phi 6 vẫn có thể khác bề ngang lục giác hoặc khác ren. Vì vậy, không nên đặt hàng chỉ dựa vào đường kính ngoài của ốc cũ.

Khi kiểm tra mẫu, nên ghi lại bốn thông tin: đường kính ngoài ống 6 mm, đường kính đỉnh ren trên thân nối, bước ren và chiều sâu phần ren của ốc. Đây là cách tránh tình trạng đúng cỡ ống nhưng sai hệ lắp ghép.

Vị trí lắp và nguyên lý làm việc

Trong cụm nối kiểu hạt bắp, ốc inox nằm ngoài cùng và là chi tiết người lắp trực tiếp xoay. Trình tự nhận biết thông thường:

1. Luồn ốc vào ống phi 6, để phần ren hướng về đầu ống cần kết nối.
2. Lắp hạt bắp đúng chiều theo cấu tạo của bộ đầu nối.
3. Đưa đầu ống vào hết vị trí tựa trong thân nối.
4. Vặn ốc vào thân nối để mặt ép bên trong đẩy hạt bắp.
5. Kiểm tra ống còn thẳng trục, không bị kéo nghiêng hoặc xoắn.

Ốc không thay thế hạt bắp và không nên sử dụng độc lập. Hiệu quả của cụm nối phụ thuộc vào sự tương thích giữa thân nối, hạt bắp và ốc siết. Người mua có thể tham khảo thêm nhóm hạt bắp siết ống để chọn đúng chi tiết đi kèm cho ống phi 6.

Bảng thông số riêng của ốc inox siết hạt bắp ống phi 6

Khi nào nên chọn size phi 6?

Size phi 6 được chọn khi hệ thống sử dụng ống có đường kính ngoài đo thực tế là 6 mm. Đây là cỡ trung gian giữa ống rất nhỏ phi 4 và các cỡ lớn hơn như phi 8 hoặc phi 10. Ống phi 6 phù hợp với cụm đường ống gọn nhưng vẫn dễ cầm, dễ luồn và dễ nhận biết khi lắp ráp.

• Thay ốc cũ bị hỏng ren, biến dạng mặt ép hoặc trờn cạnh lục giác.
• Lắp mới cụm nối cho ống inox, đồng hoặc ống kỹ thuật có đường kính ngoài 6 mm.
• Vị trí lắp thường tiếp xúc với không khí ẩm hoặc nước bắn.
• Cần đồng bộ vật liệu inox 304 với các chi tiết kim loại xung quanh.
• Không gian lắp hẹp, cần cụm nhỏ hơn size phi 8 và phi 10.

Không nên chọn theo đường kính trong của ống. Một ống có lòng trong gần 6 mm nhưng đường kính ngoài 8 mm phải dùng bộ siết dành cho ống phi 8.

So sánh ốc phi 6 với các size gần giống

Việc một ốc lớn hơn vẫn luồn qua được ống phi 6 không có nghĩa là có thể sử dụng. Mặt đẩy bên trong phải tiếp xúc đúng vị trí trên hạt bắp; nếu sai, lực siết sẽ không truyền đều.

Rủi ro khi chọn sai ốc siết cho ống phi 6

• Sai ren: ốc chỉ vào được vài vòng, bị kẹt hoặc làm hỏng ren thân nối.
• Sai bước ren: hình thức gần giống nhưng khi vặn nặng bất thường và dễ chéo ren.
• Sai mặt ép: hạt bắp không được đẩy đúng hướng, cụm nối lệch hoặc giữ ống không đều.
• Sai cỡ ống: ống phi 6 không đi qua ốc nhỏ hơn hoặc bị lỏng trong ốc lớn hơn.
• Nhầm phi trong và phi ngoài: đặt sai sản phẩm do lấy kích thước lòng ống làm căn cứ.
• Trộn khác hệ: cùng ghi phi 6 nhưng ốc, hạt bắp và thân nối thuộc các dòng khác nhau.

Nếu ốc bị nghiêng ngay khi bắt ren, cần dừng lắp. Không dùng lực ép ốc đi tiếp vì có thể phá ren cả ốc lẫn thân nối.

Cách kiểm tra trước khi đặt mua

• Đo đường kính ngoài của ống bằng thước cặp và xác nhận là 6 mm.
• Đo đường kính ren ngoài trên thân nối và kiểm tra bước ren khi có dụng cụ.
• So sánh chiều sâu ốc, hình dạng mặt ép bên trong và kích thước lục giác.
• Kiểm tra ren mẫu cũ còn nguyên, không móp hoặc mòn bất thường.
• Xác nhận hạt bắp đang dùng đúng loại dành cho ống phi 6.

Khi lắp mới toàn bộ cụm, nên chọn ốc, hạt bắp và thân nối cùng một hệ thay vì ghép các chi tiết có hình dáng gần giống. Danh mục ốc inox siết hạt bắp giúp đối chiếu sản phẩm theo đường kính ngoài của ống.

Lưu ý lắp đặt ốc inox 304 phi 6

Trước khi lắp, cần làm sạch đầu ống, ren và bề mặt tiếp xúc. Đầu ống nên cắt vuông, không bẹp và không có ba via sắc. Nên vặn ốc bằng tay vài vòng để kiểm tra ren đã ăn thẳng, sau đó mới sử dụng dụng cụ phù hợp.

Ống phi 6 có kích thước nhỏ nên dễ bị kéo lệch nếu không giữ đúng trục. Trong lúc siết, cần giữ ống thẳng với thân nối và tránh để trọng lượng đoạn ống tác động lên vị trí kết nối. Không dùng ốc đã nứt, dập ren hoặc tròn cạnh lục giác.

FAQ riêng cho ốc inox 304 siết hạt bắp ống phi 6

Ốc phi 6 có nghĩa là ren của ốc bằng 6 mm không?

Không. Phi 6 là đường kính ngoài của ống phù hợp. Kích thước ren phải kiểm tra riêng theo thân đầu nối.

Ốc phi 6 có dùng cho ống có đường kính trong 6 mm không?

Chỉ dùng khi đường kính ngoài của ống cũng đúng 6 mm. Nếu đường kính ngoài lớn hơn, phải chọn theo kích thước ngoài thực tế.

Có thể dùng ốc phi 8 cho hạt bắp phi 6 không?

Không nên. Ốc phi 8 thường khác lỗ dẫn, mặt ép và có thể khác ren.

Ốc inox 304 phi 6 có thể mua rời để thay thế không?

Có thể mua rời, nhưng phải bảo đảm tương thích với hạt bắp và thân đầu nối đang sử dụng.

Làm sao nhận biết ốc phi 6 bị chéo ren?

Ốc thường bị nghiêng, nặng bất thường ngay từ vòng đầu hoặc chỉ vặn được một đoạn ngắn.

Khi thay ốc cũ có cần thay hạt bắp phi 6 không?

Cần kiểm tra hạt bắp và bề mặt ống. Nếu hạt bắp đã biến dạng hoặc lắp lệch, nên thay chi tiết phù hợp.

Chọn đúng ốc phi 6 theo toàn bộ cụm lắp

Ốc inox 304 siết hạt bắp ống phi 6 dành cho ống có đường kính ngoài 6 mm và có nhiệm vụ truyền lực từ ren thân nối đến hạt bắp. Để chọn đúng sản phẩm, cần kiểm tra đủ cỡ ống, ren, mặt ép và chi tiết đi kèm. Không nên suy kích thước ren hoặc đường kính ngoài của ốc từ ký hiệu phi 6.
