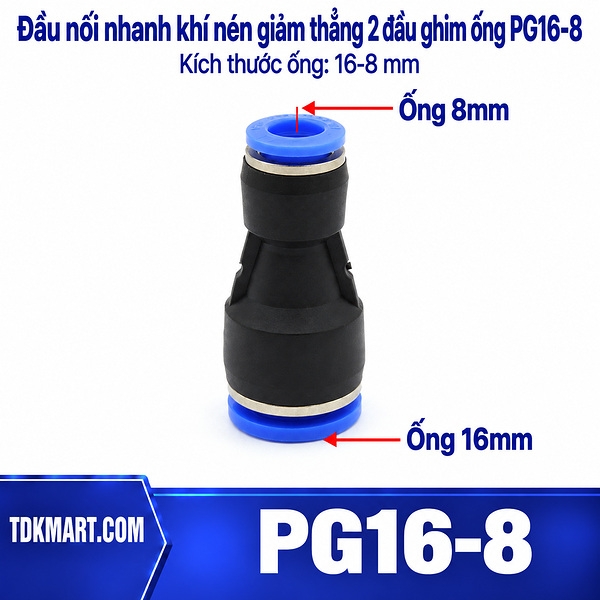

Đầu nối khí nén giảm thẳng 16-8

Đầu nối khí nén giảm thẳng 16-8 đưa một tuyến ống lớn OD 16 mm về nhánh OD 8 mm bằng một thân nối thẳng. Đây là bước giảm lớn, thích hợp khi khu vực phân phối dùng 16 mm nhưng thiết bị phía sau thực sự cần tuyến 8 mm.

Tách tải giữa hai phía

Ống 16 mm có độ cứng và khối lượng lớn hơn rõ rệt so với 8 mm. Hãy đỡ tuyến lớn bằng kẹp hoặc gá thích hợp, để thân nối không trở thành điểm chịu tải. Phía 8 mm nên có một đoạn thẳng ngắn trước khi đổi hướng.

Ống 8 mm đi tới cơ cấu chuyển động

Nếu nhánh 8 mm nối tới bộ phận chuyển động, cần quan sát hành trình để ống không kéo giật đầu nối. Đặt điểm giảm trên khung cố định thường dễ kiểm soát hơn. Phần mềm của tuyến bắt đầu sau đó sẽ chịu chuyển động thay vì thân nối.

Bước giảm lớn cần xác nhận kỹ

Từ 16 mm xuống 8 mm là thay đổi đáng kể. Trước khi lắp, cần chắc chắn đoạn 8 mm thực sự đáp ứng nhu cầu của thiết bị phía sau. Không nên chọn chỉ vì muốn đường ống trông gọn hơn, vì kích thước nhánh là một phần của thiết kế khí nén.

Cách xác nhận ống đã vào đủ

Nguyên tắc lắp push-in được Festo nêu gồm chuẩn bị đầu ống thẳng, không ba via, cắm đủ sâu và kiểm tra bằng cách kéo nhẹ.

Kích thước sử dụng

Kiểm tra sau vài chu kỳ

Không chỉ kiểm tra ngay sau lắp. Cho máy chạy một số chu kỳ theo quy trình bình thường rồi quan sát vị trí 8 mm có cọ khung, bị kéo căng hoặc uốn gấp hay không. Những vấn đề này có thể không xuất hiện khi máy đứng yên.

Khi nên dùng bộ chia

Nếu từ đường 16 mm cần cấp nhiều nhánh 8 mm, một bộ chia phù hợp có thể hợp lý hơn việc đặt nhiều đầu giảm nối tiếp. Mục tiêu là tạo tuyến dễ nhận diện và bảo trì. Đầu giảm thẳng phù hợp nhất với một đường chuyển cỡ đơn.

Nhận diện đúng OD

Không thử ống 8 mm vào đầu lớn hoặc 16 mm vào đầu nhỏ. Đọc cỡ trên ống, đo OD nếu cần và cắm đúng phía. Hai đầu chênh lớn nên dễ phân biệt, nhưng sai sót vẫn có thể xảy ra khi bảo trì nhiều tuyến cùng lúc.

Để xem dải đầu nối giảm PG, tham khảo đầu nối nhanh khí nén thẳng giảm hai đầu ghim ống. Nếu hai đoạn ống cùng OD, đầu nối thẳng hai đầu ghim cùng cỡ sẽ đơn giản hơn. Khi môi trường yêu cầu thân kim loại chống gỉ, có thể xem đầu nối giảm thẳng Inox 304; không áp thông số của loại Inox sang thân nhựa khi chưa có xác nhận riêng.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi cần đầu nối giảm thẳng 16-8, khách hàng nên cung cấp rõ ống OD 16 mm và ống OD 8 mm để KDT PHÚ MỸ hỗ trợ nhận diện đúng sản phẩm. Nếu vị trí lắp khó quan sát, có thể gửi thêm hình ảnh thực tế để việc lựa chọn thuận tiện hơn.
