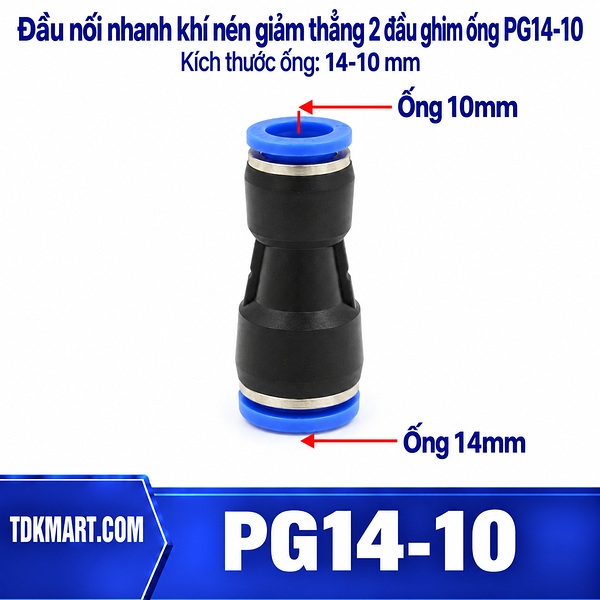

Đầu nối khí nén giảm thẳng 14-10

Đầu nối khí nén giảm thẳng 14-10 chuyển đường ống OD 14 mm sang OD 10 mm. Cách dùng điển hình là kết thúc đoạn phân phối 14 mm tại một vị trí cố định rồi bắt đầu tuyến 10 mm đi tới cụm van hoặc cơ cấu chấp hành.

Đặc điểm hai phía

Kết thúc đoạn phân phối 14 mm

Một cách bố trí hợp lý là dùng 14 mm cho đoạn phân phối, sau đó chuyển sang 10 mm tại nơi bắt đầu tuyến công tác. Điểm giảm như vậy có ý nghĩa rõ ràng trên máy và giúp người bảo trì hiểu hướng đi của khí.

Lưu ý khi ghim ống

Tài liệu push-in của Festo yêu cầu ống được cắt thẳng, làm sạch ba via, đưa tới điểm dừng và kéo nhẹ để kiểm tra độ giữ.

Giảm rung quanh thân

Nếu cả hai đoạn ống đều rung, điểm nối có thể trở thành nơi tập trung chuyển động. Bố trí kẹp ống hợp lý ở mỗi phía giúp giảm hiện tượng này. Không buộc dây rút sát vòng nhấn đến mức cản trở thao tác tháo.

Lắp theo hướng dễ tiếp cận

Không có yêu cầu phải coi 14 mm là “đầu vào” cố định. Sản phẩm nối hai OD; hướng dòng phụ thuộc hệ thống. Khi lắp, ưu tiên chiều giúp người thao tác cắm đủ sâu và nhìn được cả hai phía.

Khả năng cấp khí là vấn đề toàn tuyến

Không nên kết luận chỉ từ đầu nối rằng nhánh 10 mm sẽ đáp ứng một mức lưu lượng cụ thể. Van, chiều dài ống, áp suất nguồn và thiết bị cuối đều liên quan. Đầu giảm chỉ thực hiện nhiệm vụ nối hai OD khác nhau.

Thay ống 10 mm

Nếu đoạn 10 mm được thay thường xuyên, kiểm tra bề mặt tại vùng ghim mỗi lần tháo. Một vết xước dọc có thể ảnh hưởng vùng làm kín. Cắt lại bằng dụng cụ phù hợp trước khi đưa ống trở lại.

Phối hợp ở thiết bị cuối

Sau đoạn 10 mm, nếu cần đi vào cổng ren của van hoặc xi lanh, chọn đầu nối thẳng ren ngoài đúng OD 10 mm và đúng cỡ ren thiết bị. Không nên dùng đầu giảm 14-10 để bù cho việc chọn sai phụ kiện ở cổng cuối.

Lưu ý khi ghim ống

Tài liệu push-in của Festo yêu cầu ống được cắt thẳng, làm sạch ba via, đưa tới điểm dừng và kéo nhẹ để kiểm tra độ giữ.

Để xem các kích thước giảm thẳng, tham khảo đầu nối nhanh khí nén thẳng giảm hai đầu ghim ống. Nếu vị trí cần chia hướng, xem đầu nối chữ T khí nén thay vì dùng đầu giảm cho nhiệm vụ phân nhánh. Khi môi trường yêu cầu thân kim loại chống gỉ, có thể xem đầu nối giảm thẳng Inox 304; không áp thông số của loại Inox sang thân nhựa khi chưa có xác nhận riêng.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Để chọn đúng đầu nối giảm thẳng 14-10 tại TDKMART.COM, khách hàng nên xác nhận riêng ống OD 14 mm và ống OD 10 mm. Trường hợp cần hỗ trợ nhận diện, KDT PHÚ MỸ có thể kiểm tra thêm hình ảnh vị trí đang sử dụng.
