Đầu nối khí nén giảm thẳng 16-10

Đầu nối khí nén giảm thẳng 16-10 dùng khi tuyến 16 mm cần tiếp tục bằng ống 10 mm trên cùng phương. Mức thu 6 mm cho thấy đây không còn là thay đổi nhỏ giữa hai cỡ kế cận; người chọn cần xác nhận rõ mục đích của đoạn 10 mm.

Nhánh 10 mm sau đường 16 mm

Ống 10 mm thường dễ bố trí hơn 16 mm trong khu vực có nhiều thiết bị. Điểm giảm cho phép giữ đường chính lớn ở phần đầu và chỉ chuyển sang 10 mm khi cần. Điều này không có nghĩa đầu nối tự quyết định lưu lượng; chiều dài ống, van và thiết bị cuối vẫn ảnh hưởng toàn hệ thống.

Bố trí ở vùng phân nhánh

Một vị trí dễ quản lý là sau bộ chia hoặc sau đoạn 16 mm chạy dọc máy. Từ đó 10 mm có thể đi tới một cụm riêng. Khi nhìn sơ đồ thực tế, người bảo trì sẽ nhận biết ngay nơi đường chính kết thúc và nhánh trung bình bắt đầu.

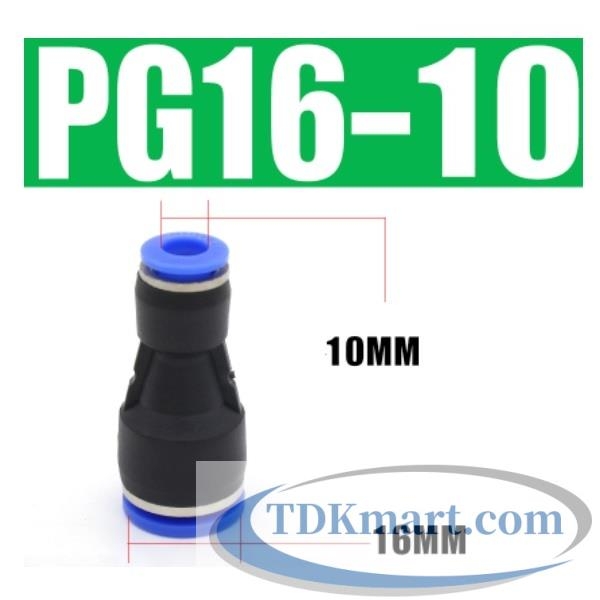

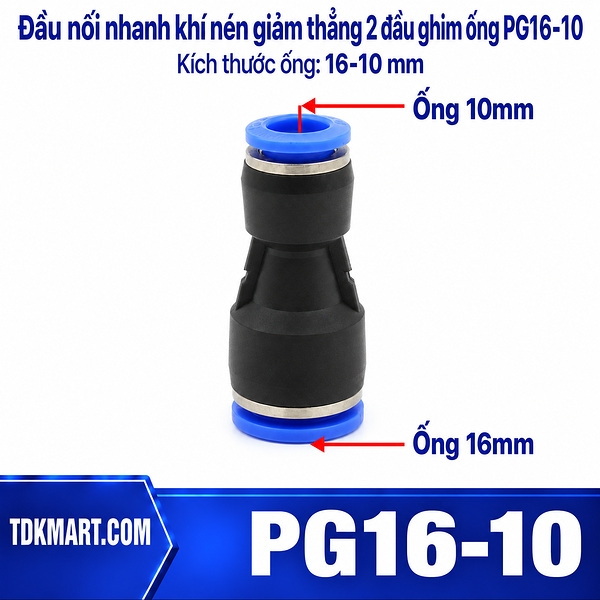

Hai đầu ghim của sản phẩm

Không dùng như phần tử điều áp

Thu OD từ 16 xuống 10 chỉ thay đổi kích thước đường ống tại điểm nối. Nếu cần giảm áp suất phải dùng bộ điều áp phù hợp; nếu cần chỉnh tốc độ xi lanh thường phải xem phần tử điều khiển lưu lượng. Tránh mô tả đầu giảm như một thiết bị điều chỉnh.

Tháo lắp đúng cách

Xả áp trước khi chạm vào mối nối. Ấn vòng nhả đều quanh ống rồi rút theo trục. Nếu phần 10 mm bị xước do lần tháo trước, cắt bỏ đoạn hư. Phía 16 mm cũng phải kiểm tra tương tự dù thường ít được tháo hơn.

Chuẩn bị bề mặt ống

Festo lưu ý việc cắt ống thẳng và loại ba via trước khi cắm; ống phải vào tới điểm dừng và được thử giữ bằng một lực kéo nhẹ.

Lực kéo từ phía 10 mm

Ống 10 mm linh hoạt hơn 16 mm nên có thể bị kéo nếu đi tới cụm rung hoặc chuyển động. Đừng để lực đó truyền trực tiếp vào vòng nhấn. Một kẹp ống đặt đúng vị trí sẽ giữ thân nối ổn định mà vẫn chừa khoảng thao tác.

Khi nên chọn mức khác

Nếu nhánh cần 12 mm, 16-12 tránh thu quá mức. Nếu thiết bị dùng 8 mm, 16-8 đi thẳng tới đúng cỡ sẽ gọn hơn việc giảm hai lần. Lựa chọn phải bám vào OD thật của đoạn sau chứ không dựa vào mức giảm được xem là phổ biến.

Để xem nhóm nối thẳng khác OD, tham khảo đầu nối nhanh khí nén thẳng giảm hai đầu ghim ống. Nếu vị trí cần chia hướng, xem đầu nối chữ T khí nén thay vì dùng đầu giảm cho nhiệm vụ phân nhánh. Khi môi trường yêu cầu thân kim loại chống gỉ, có thể xem đầu nối giảm thẳng Inox 304; không áp thông số của loại Inox sang thân nhựa khi chưa có xác nhận riêng.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi thay đầu nối giảm thẳng 16-10, việc cung cấp đúng hai kích thước OD 16 mm và OD 10 mm giúp KDT PHÚ MỸ xác định sản phẩm cần dùng. Nếu chưa chắc chắn về vị trí lắp, khách hàng có thể gửi hình ảnh thực tế để được hỗ trợ trước khi đặt hàng.
