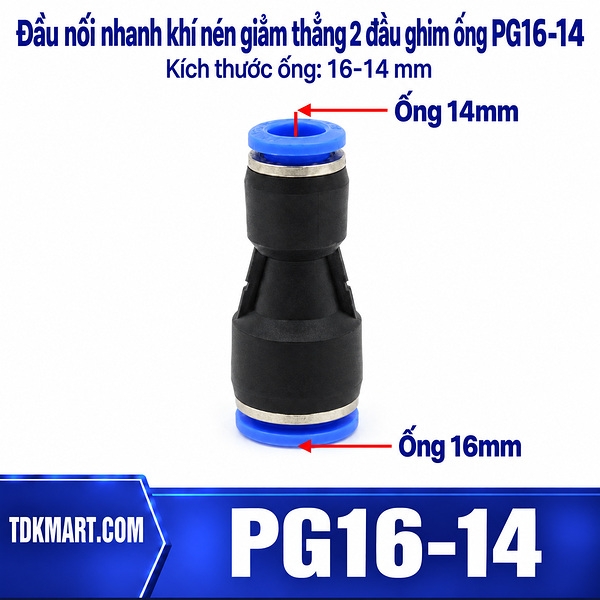

Đầu nối khí nén giảm thẳng 16-14

Đầu nối khí nén giảm thẳng 16-14 nhận ống OD 16 mm ở một phía và OD 14 mm ở phía còn lại. Bước giảm 2 mm phù hợp cho tuyến lớn chỉ cần thu nhẹ trước khi đi sang đoạn 14 mm. Hai đầu gần kích thước nhau nên phải đánh dấu rõ, không nên nhận diện bằng mắt.

Thông số cần xác nhận

Vì sao 16 mm xuống 14 mm là bước giảm nhẹ

Khi đường chính vẫn cần tiết diện tương đối lớn ở phía sau, 14 mm cho phép thu tuyến mà không chuyển ngay sang một cỡ nhỏ. Tình huống này có thể xuất hiện ở vùng phân phối khí, nơi nhánh sau vẫn phải đi xa hoặc cấp cho cụm có nhu cầu đáng kể. Đầu nối chỉ làm nhiệm vụ đổi OD tại điểm ghim; không nên gán cho nó chức năng điều chỉnh áp suất.

Lưu ý khi ghim ống

Tài liệu push-in của Festo yêu cầu ống được cắt thẳng, làm sạch ba via, đưa tới điểm dừng và kéo nhẹ để kiểm tra độ giữ.

Nhận biết hai đầu gần nhau

Ống 16 mm và 14 mm có kích thước gần nhau, vì vậy nên đọc ký hiệu trên ống hoặc đo OD tại đoạn không bị méo. Trước khi tháo phụ kiện cũ, đánh dấu phía 16 và phía 14. Cách làm này đặc biệt hữu ích khi nhiều tuyến lớn nằm cạnh nhau trong cùng tủ máy.

Đỡ tuyến ống lớn

Độ cứng của ống lớn có thể tạo lực ngang lên thân nối nếu cả hai phía đều bị kẹp quá xa. Nên bố trí điểm đỡ sao cho thân đầu nối không phải gánh trọng lượng của đoạn 16 mm. Phía 14 mm cũng cần rời vòng nhấn theo phương thẳng trước khi uốn.

Ứng dụng thực tế

Một ví dụ phù hợp là đường khí 16 mm chạy dọc khung máy rồi chuyển sang 14 mm để tiếp tục cấp cho một cụm phân phối thứ hai. Điểm chuyển nên nằm ở vùng có thể tiếp cận hai vòng nhấn. Khi bảo trì, kỹ thuật viên nhìn được dấu cỡ ống mà không phải tháo thêm tấm che.

Sau lần tháo đầu tiên

Nếu đầu ống có vết cắn sâu tại vị trí cơ cấu giữ, cắt bỏ phần hư trước khi cắm lại. Khi đưa ống vào, đẩy đến điểm dừng rồi kéo nhẹ từng phía. Việc kéo thử riêng 16 mm và 14 mm giúp phát hiện ngay trường hợp một đầu chưa vào đủ sâu.

So với 16-12

Nếu thiết bị phía sau thực sự dùng 12 mm, chọn 16-12 thay vì ghép 16-14 rồi thêm một bước giảm nữa. Giảm số mối nối giúp tuyến dễ quan sát hơn. Ngược lại, nếu 14 mm là cỡ làm việc của đoạn sau thì không có lý do để thu xuống 12 mm chỉ vì sản phẩm đó sẵn có.

Lưu ý khi ghim ống

Tài liệu push-in của Festo yêu cầu ống được cắt thẳng, làm sạch ba via, đưa tới điểm dừng và kéo nhẹ để kiểm tra độ giữ.

Để xem toàn bộ bước giảm thẳng hai đầu ghim, tham khảo đầu nối nhanh khí nén thẳng giảm hai đầu ghim ống. Nếu hai đoạn ống cùng OD, đầu nối thẳng hai đầu ghim cùng cỡ sẽ đơn giản hơn. Khi môi trường yêu cầu thân kim loại chống gỉ, có thể xem đầu nối giảm thẳng Inox 304; không áp thông số của loại Inox sang thân nhựa khi chưa có xác nhận riêng.
