Đầu nối khí nén giảm thẳng 12-6

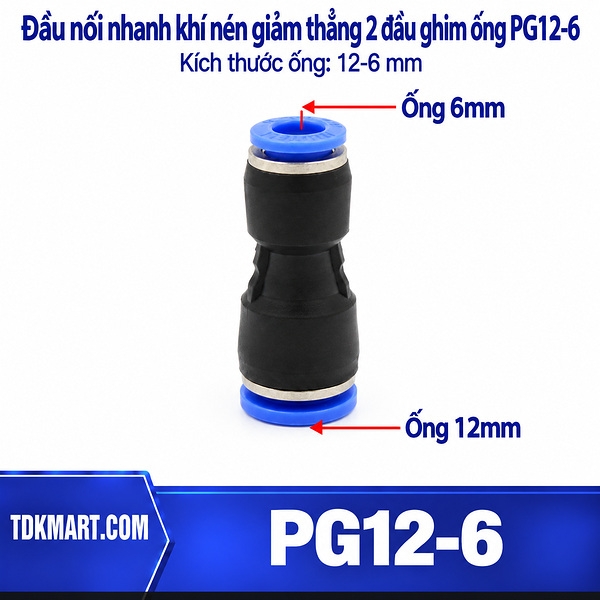

Đầu nối khí nén giảm thẳng 12-6 dùng một đầu cho ống OD 12 mm và đầu còn lại cho OD 6 mm. Vị trí hợp lý thường là nơi đường cấp trung bình chuyển thành đường điều khiển nhỏ, không phải vị trí dùng để thay chức năng của van tiết lưu.

Đường điều khiển 6 mm từ tuyến 12 mm

Một ứng dụng hợp lý là giữ 12 mm tới vùng gần cụm van, sau đó chuyển sang 6 mm cho đường điều khiển hoặc cơ cấu nhỏ. Điểm giảm nên nằm ở phần cố định để tuyến 6 mm phía sau dễ tổ chức.

Không phải van tiết lưu

Việc thu đường kính không thay thế chức năng điều chỉnh lưu lượng. Nếu cần kiểm soát tốc độ hoặc lưu lượng, phải chọn phần tử phù hợp. Đầu 12-6 chỉ tạo mối nối giữa hai OD khác nhau.

Nhận diện trước khi lắp

Mặt cắt 6 mm cần chính xác

Với ống nhỏ, một mặt cắt xéo chiếm tỷ lệ lớn hơn trên tiết diện đầu ống. Dùng dụng cụ cắt phù hợp, tránh bóp méo. Nếu đầu ống đã bị kẹp dẹt, không nên cố đẩy vào vòng nhấn.

So với 12-8 và 12-10

Hai mức 12-8 và 12-10 giữ nhánh lớn hơn. Nếu thiết bị cần 8 hoặc 10 mm, chọn đúng OD đó thay vì 12-6 rồi tăng cỡ trở lại. Đầu nối giảm không nên tạo một chuỗi thay đổi đường kính không cần thiết.

Chuẩn bị bề mặt ống

Festo lưu ý việc cắt ống thẳng và loại ba via trước khi cắm; ống phải vào tới điểm dừng và được thử giữ bằng một lực kéo nhẹ.

Đặt gần nơi bắt đầu tuyến nhỏ

Nếu 6 mm chỉ phục vụ đoạn cuối, việc giảm quá sớm có thể làm đoạn nhỏ dài hơn cần thiết. Chọn vị trí theo sơ đồ thực tế. Một điểm chuyển rõ ràng cũng giúp người bảo trì phân biệt đường cấp và đường điều khiển.

Tháo ống nhỏ

Xả áp, ấn vòng nhấn đều rồi rút 6 mm thẳng ra. Kiểm tra dấu cắn và vết xước. Nếu cần cắt lại, bảo đảm chiều dài còn đủ để tuyến không bị kéo căng sau khi lắp lại.

Để xem các đầu giảm cho tuyến khí, tham khảo đầu nối nhanh khí nén thẳng giảm hai đầu ghim ống. Nếu đoạn sau phải đi vào cổng ren, xem đầu nối thẳng ghim ống ren ngoài theo đúng OD và ren thiết bị. Khi môi trường yêu cầu thân kim loại chống gỉ, có thể xem đầu nối giảm thẳng Inox 304; không áp thông số của loại Inox sang thân nhựa khi chưa có xác nhận riêng.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi cần đầu nối giảm thẳng 12-6, khách hàng nên cung cấp rõ ống OD 12 mm và ống OD 6 mm để KDT PHÚ MỸ hỗ trợ nhận diện đúng sản phẩm. Nếu vị trí lắp khó quan sát, có thể gửi thêm hình ảnh thực tế để việc lựa chọn thuận tiện hơn.
