Đầu nối khí nén giảm thẳng 14-8

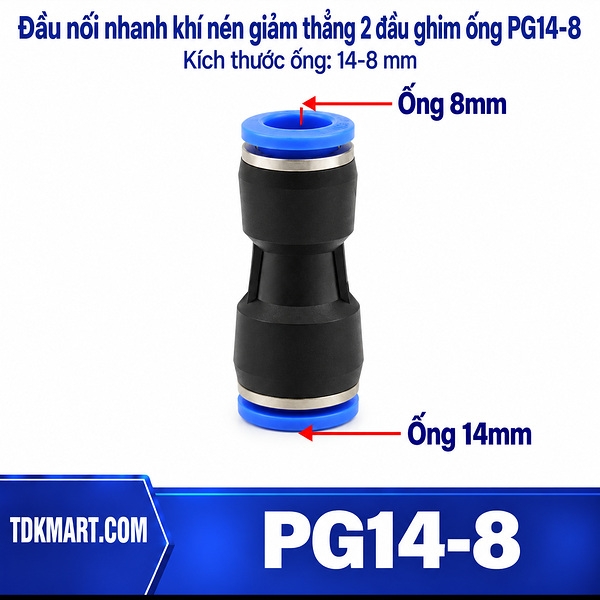

Đầu nối khí nén giảm thẳng 14-8 nối ống OD 14 mm với OD 8 mm. Vì mức thu tương đối lớn, lựa chọn này nên xuất phát từ nhu cầu thật của nhánh 8 mm thay vì chỉ vì trong kho đang có hai loại ống tương ứng.

Đỡ ống 14 mm riêng

Phía 14 mm không nên treo tự do trên thân nối. Một điểm kẹp gần nhưng vẫn chừa khoảng thao tác sẽ giảm lực bẻ. Điều này đặc biệt quan trọng khi tuyến lớn chạy ngang hoặc đi qua vùng có rung.

Thông số theo OD

Nhánh 8 mm phải có lý do rõ

Bước từ 14 xuống 8 khá lớn. Hãy xác định thiết bị cuối thực sự sử dụng 8 mm và vị trí bắt đầu nhánh nhỏ. Nếu mục tiêu chỉ là chia khí thành nhiều đường, đầu chữ T hoặc bộ chia có thể phù hợp hơn một đầu giảm đơn.

Ống 8 mm và vùng chuyển động

Đoạn nhỏ thường dễ uốn và có thể đi tới cơ cấu chuyển động. Kiểm tra toàn hành trình để tránh kéo căng. Nếu cần, đặt điểm giảm ở khung cố định rồi dành chiều dài 8 mm thích hợp cho phần chuyển động.

Không giảm nhiều lần nếu không cần

Nếu đích cuối là 8 mm, 14-8 thường gọn hơn chuỗi 14-10 rồi 10-8. Ít mối nối hơn giúp việc kiểm tra rò và thay thế đơn giản. Chỉ dùng nhiều bước khi sơ đồ máy có lý do kỹ thuật riêng.

Chuẩn bị hai đầu

Ống 14 mm và 8 mm đều cần cắt vuông. Loại bỏ ba via, lau sạch bụi và đẩy tới điểm dừng. Sau đó kéo thử nhẹ. Khi tháo, ấn vòng nhả trước rồi mới rút, tránh giật mạnh vào phía 8 mm.

Một bước kiểm tra trước khi cấp khí

Theo hướng dẫn lắp push-in của Festo, mặt cắt ống cần thẳng; sau khi đẩy tới cữ nên kéo nhẹ để xác nhận mối ghim.

Theo dõi vết cọ

Sau khi máy chạy, xem ống 8 mm có chạm cạnh tấm, bu lông hoặc khung hay không. Vết cọ lặp lại có thể làm hỏng bề mặt ống ở vị trí khác với đầu nối. Chỉnh kẹp hoặc đường đi trước khi vấn đề phát triển.

Để xem nhóm hai đầu ghim khác cỡ, tham khảo đầu nối nhanh khí nén thẳng giảm hai đầu ghim ống. Nếu hai đoạn ống cùng OD, đầu nối thẳng hai đầu ghim cùng cỡ sẽ đơn giản hơn. Khi môi trường yêu cầu thân kim loại chống gỉ, có thể xem đầu nối giảm thẳng Inox 304; không áp thông số của loại Inox sang thân nhựa khi chưa có xác nhận riêng.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi thay đầu nối giảm thẳng 14-8, việc cung cấp đúng hai kích thước OD 14 mm và OD 8 mm giúp KDT PHÚ MỸ xác định sản phẩm cần dùng. Nếu chưa chắc chắn về vị trí lắp, khách hàng có thể gửi hình ảnh thực tế để được hỗ trợ trước khi đặt hàng.
