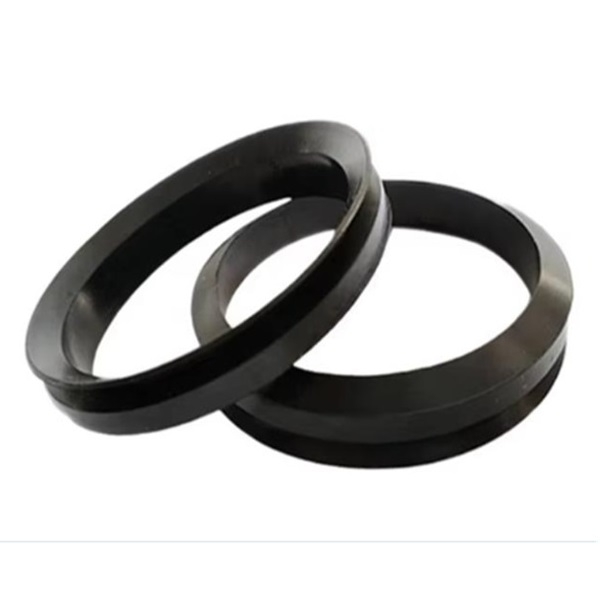

Gioăng V-ring VS-160 NBR

Mã sản phẩm: 610160N

Loại: V-RING

Tồn kho:

Liên hệ

Giá: Liên hệ

Gioăng V-ring VS-160 NBR là phớt hướng trục bằng NBR, hỗ trợ chắn bụi, nước bắn và tạp chất ở cụm quay khi cấu hình phù hợp. Cần kiểm tra mã VS-160, đường kính trục, mặt đối tiếp, tốc độ và môi chất trước khi chọn.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Mã VS-160 thuộc họ V-ring VS. Nếu vòng cũ đã mòn hoặc giãn, cách nhận diện đáng tin cậy hơn là kết hợp mã, đường kính trục, tiết diện và vật liệu thay vì dựa vào một số đo duy nhất.

Có thể xem V-ring VS NBR để đối chiếu các cỡ cùng nhóm; xem V-ring seal để so sánh VA và VS; hoặc xem gioăng phớt làm kín khi cần phân biệt V-ring với O-ring và phớt dầu.

Cách phân biệt Gioăng V-ring VS-160 NBR với các cỡ gần

Với VS-160, số 160 nên được xem là phần của mã sản phẩm chứ không phải dữ liệu duy nhất để suy ra mọi kích thước. Hãy dùng mã cùng hình tiết diện, đường kính trục và tài liệu kỹ thuật để đối chiếu.

Đối với nhóm mã trung bình đến lớn, độ đảo và độ vuông góc của mặt đối tiếp nên được chú ý vì sai lệch cơ khí có thể thể hiện rõ trên vết mòn môi. Đây là điểm nên ưu tiên trong lúc tháo mẫu cũ và chuẩn bị lắp vòng mới.

Biên dạng VS làm việc như thế nào trên trục quay?

VS có hình học thân khác VA và thường đòi hỏi khoảng lắp phù hợp với chính kiểu VS. Thân quay cùng trục, môi tiếp xúc theo phương trục với mặt chặn.

Nguyên lý của V-ring khác phớt dầu hướng kính. Phần thân tự giữ trên trục, còn môi đàn hồi quét trên mặt chặn; vì vậy độ đồng tâm và chất lượng mặt đối tiếp có ảnh hưởng trực tiếp đến vết mòn.

Các cụm như phớt hướng trục V-ring, gioăng V-ring chắn bụi và phớt chắn bụi V-ring thể hiện mục đích sử dụng thường gặp. Dù vậy, chức năng thực tế của VS-160 còn phụ thuộc hướng lắp, khoảng tỳ và kết cấu máy.

Kiểm soát phần thân của VS-160

Nếu vòng cũ từng dịch chuyển trên trục, cần kiểm tra lại cỡ, bề mặt trục và rung động của cụm. Chỉ thay một vòng cùng mã mà bỏ qua nguyên nhân cơ khí có thể khiến lỗi lặp lại.

Kiểm tra môi và mặt đối tiếp

Khi thay vòng, nên làm sạch vùng mà môi cũ đã chạy. Nếu xuất hiện rãnh mòn, cần đánh giá mặt đối tiếp trước vì phớt mới có thể nhanh chóng đi theo vết mòn cũ.

Vật liệu NBR và phạm vi lựa chọn

Mua V-ring NBR nên bắt đầu từ đúng biên dạng và cỡ, sau đó mới đánh giá vật liệu. Một vòng NBR đúng compound nhưng sai cỡ vẫn có thể bám trục hoặc tỳ môi không phù hợp.

Các cụm V-ring NBR, V ring NBR, phớt V-ring NBR và gioăng V-ring NBR thường cùng chỉ nhu cầu vật liệu nitrile. Dữ liệu môi chất và nhiệt độ giúp xác nhận NBR có phù hợp hay cần cân nhắc FKM.

V-ring chịu dầu là cụm từ rộng. Loại dầu nền khoáng, dầu tổng hợp, phụ gia và nhiệt độ đều có thể ảnh hưởng đến mức tương thích của compound NBR.

Đo và đối chiếu kích thước V-ring VS-160

Đừng bắt đầu bằng đường kính ngoài của V-ring. Vì thân vòng được kéo khi lắp, kích thước tự do không phản ánh trực tiếp đường kính trục; dữ liệu trục và mã cũ có giá trị hơn.

Mã sản phẩm	VS-160	Đối chiếu với ký hiệu trên mẫu cũ.
Biên dạng	VS	Không thay VS bằng VA nếu chưa đo.
Vật liệu	NBR	Không nhận diện chỉ bằng màu sắc.
Đường kính trục	Đo tại vị trí thân vòng	Không lấy đường kính ở vai trục khác.
Mặt đối tiếp	Kiểm tra vùng môi làm việc	Đánh giá rãnh mòn trước khi thay vòng.
Khoảng theo phương trục	Đo vị trí vòng đến mặt chặn	Không ép môi quá sát theo cảm tính.
Tốc độ	Lấy theo điều kiện máy	Dùng tốc độ thực tế thay vì suy đoán.
Môi trường	Ghi bụi, nước, dầu, mỡ hoặc hóa chất	Nên mô tả cả nguồn tạp chất bên ngoài.

VS-160 và các cỡ liền kề: tránh chọn theo cảm tính

VS-160 nằm giữa VS-150 và VS-170 trong dải đang có. Khi mã cũ khó đọc, hãy đo trục và tiết diện thay vì chọn VS-160 chỉ vì số nằm ở giữa.

So sánh với cỡ liền kề đặc biệt hữu ích khi mã cũ mờ hoặc vòng đã giãn. Dù vậy, chênh lệch nhỏ ở thân có thể làm thay đổi độ căng và vị trí môi.

Ứng dụng thực tế có thể gặp với VS-160

Moay-ơ hoặc trục bánh xe: điều kiện ngoài trời khiến nước bắn, bụi và độ đồng tâm của cụm quay đáng được chú ý. Với Gioăng V-ring VS-160 NBR, nên kiểm tra thêm tốc độ quay và dấu mòn trên mặt chặn nếu cụm đã vận hành lâu.

Cụm truyền động: không gian lắp và vị trí mặt chặn quyết định rõ việc biên dạng VA hay VS phù hợp hơn. Nếu môi trường thực tế có nhiều tạp chất, cần xem cả hướng môi và đường thoát của nước hoặc bụi.

Ứng dụng thực tế quyết định mức độ chắn bụi, nước hoặc giữ mỡ cần thiết; V-ring nên được xem như một phần của toàn bộ hệ làm kín.

Quy trình lắp Gioăng V-ring VS-160 NBR nên kiểm soát gì?

Lau sạch trục và mặt chặn, loại bỏ gỉ, cặn và cạnh sắc.
Kiểm tra bao bì, mã VS-160 và vật liệu NBR trước thao tác lắp.
Không kéo V-ring trực tiếp qua ba via hoặc mép kim loại sắc.
Đưa vòng lên trục bằng lực phân bố đều thay vì giật tại một điểm.
Đưa môi đến mặt đối tiếp theo đúng khoảng lắp của máy.
Đảm bảo thân và môi không có đoạn nào lệch hoặc cuộn.
Quay thử chậm bằng tay nếu kết cấu cho phép.
Quan sát lại dấu mòn hoặc dịch chuyển sau giai đoạn vận hành đầu.

Rủi ro thường gặp khi dùng V-ring VS

Chọn cỡ chỉ vì số mã nhìn gần với vòng cũ.
Dùng đường kính ngoài của vòng đã giãn để suy ra cỡ mới.
Đặt số lượng lớn trước khi xác nhận mẫu ở thiết bị đã sửa đổi.
Lắp môi ngược hướng bề mặt cần bảo vệ.
Bỏ qua tốc độ quay khi đánh giá hiện tượng nóng môi.
Bỏ qua vết xước hoặc rãnh mòn trên mặt đối tiếp.
Đổi NBR sang FKM/Viton mà không xác nhận môi chất.
Để thân vòng xoắn sau khi kéo qua đầu trục.

Chuẩn bị thông tin khi hỏi giá Gioăng V-ring VS-160 NBR

Yêu cầu báo giá nên ghi đầy đủ Gioăng V-ring VS-160 NBR thay vì chỉ ghi “phớt VS”. Thông tin vật liệu, trục, môi chất và số lượng giúp hạn chế trao đổi qua lại.

Để mua đúng Gioăng V-ring VS-160 NBR, hãy chuẩn bị ít nhất mã VS-160, ảnh vòng cũ, số đo trục và số lượng. Nếu vòng đã biến dạng mạnh, bản vẽ hoặc ảnh cụm lắp sẽ có giá trị hơn số đo vòng tự do.

Các lựa chọn nên đối chiếu cùng VS-160

Gioăng V-ring VS-150 NBR – kiểm tra khác biệt về cỡ hoặc vật liệu.
Gioăng V-ring VS-170 NBR – đối chiếu cỡ gần trước khi chốt.
Gioăng V-ring VS-160 VITON – tham khảo chéo theo biên dạng và mã.
Gioăng V-ring VA-160 NBR – dùng khi cần loại trừ một phương án gần.
V-ring VS NBR – xem các cỡ cùng cấu hình.
V-ring seal – so sánh các kiểu V-ring đang có.

Câu hỏi thường gặp về VS-160

Có cần keo giữ VS-160 trên trục không?

Trong cấu hình phổ biến là không cần. Chỉ dùng phương pháp cố định bổ sung nếu tài liệu thiết bị yêu cầu.

Gioăng V-ring VS-160 NBR có hỗ trợ chắn bụi và nước bắn không?

Có thể cân nhắc cho mục đích này nếu cấu hình máy phù hợp. Cần bảo đảm môi quay đúng hướng và tiếp xúc đúng vùng.

Có thể đo đường kính ngoài vòng để chọn cỡ không?

Có thể ghi lại để tham khảo, nhưng không nên quyết định cỡ chỉ từ đường kính ngoài của vòng cũ.

Vì sao môi V-ring mòn lệch một phía?

Nguyên nhân có thể nằm ở lắp đặt hoặc sai lệch cơ khí chứ không chỉ ở vật liệu. Đo độ đảo và quan sát vết tiếp xúc sẽ hữu ích.

Mã VS-160 có phải chính xác bằng đường kính trục 160 mm không?

Số trong mã là dữ liệu nhận diện hữu ích nhưng không nên tự suy ra toàn bộ kích thước. Hãy dùng bảng size hoặc bản vẽ đúng nguồn.

Khi nào nên đổi NBR và Viton/FKM?

Khi nhiệt độ, môi chất hoặc lịch sử hỏng cho thấy vật liệu hiện tại không phù hợp. Việc đổi cần dựa trên dữ liệu vận hành.

Kiểm tra cuối trước khi đặt VS-160

Trước khi đặt Gioăng V-ring VS-160 NBR, hãy xác nhận lại mã VS-160, biên dạng VS, vật liệu NBR, đường kính trục và mặt đối tiếp. Với nhóm mã trung bình đến lớn, điểm đáng chú ý là độ đảo và độ vuông góc của mặt đối tiếp nên được chú ý vì sai lệch cơ khí có thể thể hiện rõ trên vết mòn môi.
