V-ring VS NBR

Xem cấp tổng tại V-ring seal và gioăng phớt làm kín. Nếu cần kiểu phổ thông có mặt lưng thẳng, xem V-ring VA NBR; nếu profile VS đúng nhưng cần vật liệu fluoroelastomer, xem V-ring VS Viton/FKM.

Profile VS khác gì so với kiểu VA?

Theo cách phân loại phổ biến của V-ring toàn cao su, VS có tiết diện thấp, mặt sau dạng côn và thân rộng hơn để bám chắc trên trục. Đây là khác biệt hình học quan trọng, không phải chỉ là cách đặt tên. VA có tiết diện chuẩn và mặt sau thẳng, trong khi VS tạo một hình dạng thân khác cho vị trí lắp được thiết kế tương ứng.

Khi thay phớt cũ, nếu chỉ nhìn đường kính mà không nhìn mặt cắt, người mua dễ đặt nhầm VA và VS. Hãy chụp vòng theo hướng nghiêng hoặc cắt ngang một mẫu hỏng để thấy rõ thân, lưng và môi.

Nguyên lý làm kín của V-ring VS

Thân VS được kéo lên trục và giữ bằng lực đàn hồi. Vòng quay cùng trục, vì vậy ngoài tác dụng của môi làm kín còn có hiệu ứng hất văng tạp chất khi trục quay. Môi mỏng tiếp xúc theo phương trục với mặt chặn hoặc một bề mặt tĩnh thích hợp.

Áp lực môi của V-ring tương đối nhẹ so với nhiều giải pháp ép kín khác. Điều này giúp ma sát thấp, nhưng vẫn cần bề mặt đối tiếp đủ tốt. Nếu lắp quá sâu làm môi bị biến dạng, ma sát và nhiệt có thể tăng, đồng thời tuổi thọ giảm.

Vì sao NBR là lựa chọn phổ biến cho VS?

NBR được dùng rộng rãi trong phớt công nghiệp nhờ khả năng làm việc tốt với nhiều loại dầu khoáng và mỡ bôi trơn thông dụng, cùng chi phí hợp lý. Trong gối đỡ, động cơ, băng tải hoặc hộp giảm tốc có điều kiện nhiệt vừa phải, VS NBR thường là lựa chọn thực tế.

Nếu môi trường có nhiệt cao hơn, hóa chất đặc thù hoặc yêu cầu tương thích khác, không nên cố dùng NBR chỉ vì giá thấp. Khi đó VS Viton/FKM có thể là hướng đối chiếu phù hợp hơn.

Các mã VS NBR đang có để người mua đối chiếu

Dải mã thực tế rộng hơn các ví dụ trong bảng. Để chọn đúng, hãy bắt đầu bằng đường kính trục rồi đối chiếu size của profile VS; không suy đoán rằng số 050 luôn bằng một kích thước đo trực tiếp trên vòng cũ.

Cách đọc nhu cầu mua V-ring VS NBR

Đã có mã VS trên vòng hoặc hồ sơ máy

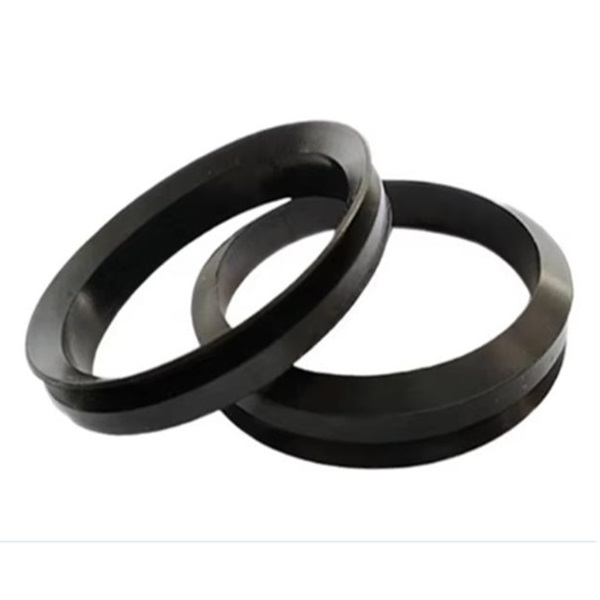

Nếu đã xác nhận mã như VS-020 NBR, ưu tiên giữ nguyên profile và vật liệu khi điều kiện vận hành không thay đổi. Sau đó kiểm tra tình trạng trục và mặt đối tiếp trước khi lắp vòng mới.

Chỉ có mẫu cũ

Đo đường kính trục, chụp mặt cắt và kiểm tra lưng vòng có dạng côn hay không. Mẫu cũ có thể giãn nên kích thước vòng tự do chỉ là dữ liệu phụ.

Chỉ có kích thước trục

Đường kính trục giúp khoanh vùng mã, nhưng vẫn cần xác định profile. Có thể dùng bảng size V-ring seal để so sánh, sau đó kiểm tra không gian lắp và bề mặt đối tiếp.

Không gian lắp và độ bám trục của VS

Thân rộng là đặc điểm đáng chú ý của VS. Khi lắp đúng, thân có diện tích tiếp xúc lớn hơn với trục và bám chắc trong cấu hình thiết kế tương ứng. Tuy nhiên, điều đó cũng có nghĩa không gian theo phương trục và vùng vai cần đủ chỗ.

Không nên cố đưa VS vào vị trí vốn thiết kế cho VA nếu chưa kiểm tra kích thước. Cùng một đường kính trục nhưng thân và lưng khác nhau có thể làm vòng va vào chi tiết kế bên hoặc thay đổi vị trí môi.

Mặt đối tiếp cần kiểm tra những gì?

• Bề mặt sạch, không có ba via hoặc cạnh sắc.
• Vùng môi chạy không có rãnh mòn sâu.
• Mặt tương đối vuông với trục và không đảo quá mức.
• Không dùng vật liệu quá mềm khi môi trường có hạt mài nếu thiết kế không phù hợp.
• Khoảng ép môi theo phương trục nằm trong mức cho phép của size.
• Không để cặn hoặc gỉ nằm ngay vùng tiếp xúc của môi.

Ứng dụng VS NBR trong máy công nghiệp

VS NBR thường được quan tâm ở các cụm trục có không gian được thiết kế cho thân rộng: gối đỡ, động cơ điện, quạt, trục băng tải, hộp giảm tốc, máy nông nghiệp và thiết bị có nhiều bụi. Trong các vị trí này, vòng có thể hoạt động như một hàng rào phụ trước ổ bi hoặc phớt chính.

Nếu mục tiêu là giữ dầu trong khoang có chênh áp, V-ring không phải lựa chọn thay thế trực tiếp cho mọi phớt dầu. Cần xác định cơ chế làm kín của máy trước khi đổi giải pháp.

So sánh VS NBR với VS Viton/FKM

Hai loại có cùng định hướng profile nhưng khác vật liệu. NBR thường phù hợp các hệ dầu mỡ và điều kiện thông dụng; FKM thường được xem xét khi nhiệt độ hoặc hóa chất yêu cầu cao hơn. Vì vật liệu ảnh hưởng độ đàn hồi và ma sát, việc đổi NBR sang FKM cần căn cứ dữ liệu vận hành.

Nếu máy đang dùng VS và gặp lão hóa nhiệt hoặc không tương thích môi chất, tham khảo V-ring VS Viton/FKM. Nếu vấn đề chủ yếu là sai hình học, đổi vật liệu sẽ không giải quyết được.

So sánh VS NBR với VA NBR

VA phù hợp nhiều bố trí tiêu chuẩn; VS có thân rộng và lưng côn. Nếu hai loại cùng được sản xuất cho một vùng đường kính trục, điều đó không có nghĩa chúng hoán đổi trực tiếp. Hãy xem kích thước lắp và hình dạng mẫu cũ.

Người mua chưa chắc profile có thể xem thêm V-ring VA NBR để so sánh tên mã, hình dạng và yêu cầu không gian.

Quy trình đo khi không còn mã phớt

1. Đo đường kính trục ở vị trí thân vòng.
2. Đo khoảng trống theo phương trục dành cho thân và môi.
3. Chụp mặt cắt của vòng cũ để nhận diện VS.
4. Kiểm tra đường kính mặt đối tiếp và vùng môi chạy.
5. Ghi tốc độ quay của trục nếu có dữ liệu.
6. Ghi môi trường: bụi, nước, bùn, dầu, mỡ hoặc hóa chất.
7. Xác nhận NBR hay chuyển sang vật liệu khác dựa trên điều kiện thực tế.

Cách lắp V-ring VS NBR tránh mòn lệch

Làm sạch trục, kéo vòng lên đều và tránh xoắn thân. Do VS có thân rộng, cần kiểm tra vòng ngồi thẳng trên trục trước khi đưa môi vào mặt đối tiếp. Nếu thân nghiêng, môi có thể tiếp xúc không đều quanh 360 độ.

Sau khi đặt đúng vị trí, quay trục chậm bằng tay nếu có thể. Quan sát môi có nhảy, gập hoặc cọ vào cạnh kim loại hay không. Trong lần chạy đầu, kiểm tra nhiệt và dấu mòn bất thường.

Những nguyên nhân khiến VS NBR hỏng sớm

• Chọn nhầm VA nhưng lắp vào vị trí của VS hoặc ngược lại.
• Vòng quá lỏng vì sai size hoặc trục bị mòn.
• Môi bị ép quá mạnh vào mặt đối tiếp.
• Mặt chạy có rãnh sâu hoặc ba via.
• NBR không phù hợp với môi chất hoặc nhiệt độ.
• Trục đảo lớn, ổ bi lỏng hoặc căn chỉnh kém.
• Bùn và hạt mài xâm nhập liên tục mà không có che chắn phù hợp.

Giá và cách hỏi mua V-ring VS

Khi hỏi giá V-ring VS, nên gửi mã đầy đủ như VS-050 NBR thay vì chỉ nói 'phớt VS'. Size, vật liệu, số lượng và nguồn hàng sẽ ảnh hưởng giá. Với nhu cầu nhiều mã, nên lập bảng gồm mã, vật liệu và số lượng để đối chiếu nhanh.

Nếu chỉ có mẫu hỏng, ảnh rõ mặt cắt và số đo trục sẽ giúp xác định nhanh hơn. Tránh đo đường kính vòng bằng thước dây rồi xem đó là size danh nghĩa.

Những sản phẩm làm kín gần với VS NBR

Khi máy cần giữ dầu hướng kính, xem phớt dầu TC NBR. Khi cần vòng tiết diện tròn cho rãnh tĩnh hoặc động phù hợp, xem O-ring NBR. Ba nhóm có cơ chế làm kín khác nhau nên không thay thế chỉ dựa trên vật liệu.

Câu hỏi thường gặp về V-ring VS NBR

V-ring VS có phải là V-ring VA thân lớn không?

Không nên mô tả đơn giản như vậy. VS có hình học riêng với tiết diện thấp, lưng côn và thân rộng; VA có tiết diện chuẩn và lưng thẳng.

V-ring VS NBR dùng để chắn nước được không?

VS có thể hỗ trợ cản nước bắn và tạp chất khi lắp đúng hướng và bề mặt. Khả năng thực tế còn phụ thuộc tốc độ, mức nước, che chắn và thiết kế máy.

Có thể dùng VS-050 Viton thay VS-050 NBR không?

Cần kiểm tra điều kiện vật liệu trước. Cùng mã profile không đồng nghĩa mọi ứng dụng đều cho phép đổi hợp chất cao su.

Bảng size V-ring VS nên đọc theo thông số nào?

Ưu tiên đường kính trục, sau đó kiểm tra kích thước thân, môi và không gian lắp của đúng profile VS.

V-ring VS có cần ép vào rãnh không?

Cấu hình thông dụng là thân vòng ôm trực tiếp trên trục nhờ độ căng, không phải ép vỏ phớt vào lỗ như oil seal.

Chọn VS NBR đúng ngay từ đầu

Ba bước quan trọng nhất là nhận đúng profile VS, đo đúng đường kính trục và xác nhận NBR phù hợp với môi trường. Sau đó mới chốt mã size. Cách này giảm đáng kể rủi ro mua đúng đường kính nhưng sai hình dạng hoặc sai vật liệu.

Đi từ V-ring seal đến nhóm VS NBR, sau đó chọn mã con theo size. Khi yêu cầu thay đổi về nhiệt hoặc hóa chất, giữ profile VS và đối chiếu FKM; khi profile không chắc chắn, so sánh lại với VA trước khi đặt hàng.

Cách lập yêu cầu mua nhiều mã V-ring VS NBR

Khi một nhà máy sử dụng nhiều đường kính trục, cách làm hiệu quả là lập bảng theo ba cột chính: mã VS đang dùng, đường kính trục tại vị trí lắp và số lượng dự phòng. Không nên chỉ ghi “V-ring VS NBR cỡ nhỏ, trung bình, lớn” vì hai thiết bị nhìn gần giống nhau có thể dùng mã khác nhau. Nếu vòng cũ còn đọc được ký hiệu, hãy ghi nguyên mã; nếu mất mã, đo trục và chụp tiết diện vòng cũ để đối chiếu. Với lô bảo trì nhiều máy, việc gom dữ liệu theo thiết bị giúp giảm nguy cơ cấp nhầm size và giúp kiểm soát tồn kho tốt hơn.

Khi gửi yêu cầu mua V-ring VS, nên kèm môi trường làm việc như bụi khô, nước bắn, bùn, dầu mỡ hoặc khu vực ngoài trời; đồng thời ghi tốc độ trục nếu biết. Thông tin này hữu ích để xác nhận NBR có phù hợp hay cần chuyển sang FKM. Với các mã gần nhau, không nên thay thế chỉ vì đường kính danh nghĩa gần giống; profile VS phải có độ căng phù hợp trên đúng trục và môi phớt cần chạm đúng vùng mặt đối tiếp.

Đọc dấu mòn trên V-ring VS cũ để tìm nguyên nhân

Một vòng VS tháo ra có thể cung cấp nhiều thông tin hơn chỉ số kích thước. Nếu môi phớt mòn đều quanh 360 độ nhưng đã mỏng, nguyên nhân có thể đơn giản là hết tuổi thọ. Nếu chỉ mòn mạnh một phía, cần kiểm tra độ đảo, độ vuông của mặt đối tiếp hoặc vị trí vòng trên trục. Nếu thân vòng bị trượt, bóng hoặc có vết xoay tương đối trên trục, có thể size không phù hợp, bề mặt trục bẩn hoặc vòng chưa được đặt đúng vị trí.

Nếu cao su NBR bị chai cứng, nứt hoặc mất đàn hồi sớm, cần xem lại nhiệt độ, môi chất và thời gian tiếp xúc. Trường hợp môi phớt bị cắt có thể liên quan đến cạnh sắc, ba via hoặc thao tác lắp. Việc nhận diện dạng hỏng trước khi mua vòng mới giúp tránh lặp lại sự cố và cũng là cơ sở để quyết định giữ NBR hay chuyển sang V-ring VS Viton/FKM.

Ghi chú: Các cụm người mua thường dùng gồm V ring VS, phớt V-ring VS, gioăng V-ring VS, V-ring type VS, V-ring VS seal, phớt VS, V-ring VS NBR, giá V-ring VS, mua V-ring VS, kích thước V-ring VS và bảng size V-ring VS. Khi gửi yêu cầu nên ghi cả VS và NBR để tránh nhầm với VA hoặc VS Viton/FKM.
