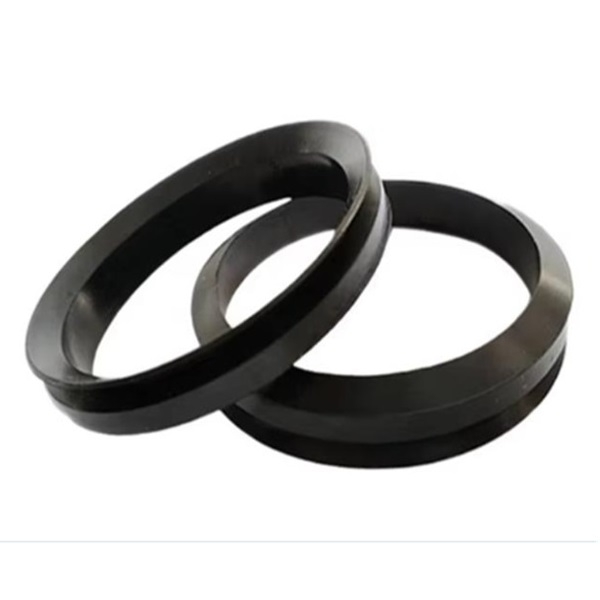

Gioăng V-ring VS-199 NBR

Với Gioăng V-ring VS-199 NBR, không nên chọn chỉ theo hình ảnh. V-ring là chi tiết đàn hồi quay cùng trục, vì vậy độ căng thân, khoảng lắp và mặt đối tiếp ảnh hưởng trực tiếp đến khả năng làm việc.

Mã này nằm trong nhóm V-ring VS NBR. Khi cần kiểm tra kiểu khác, có thể chuyển sang V-ring seal; nếu cần xác định cơ chế làm kín tổng quát, xem gioăng phớt làm kín.

Gioăng V-ring VS-199 NBR: cách xác nhận trước khi đặt mua

Mã VS-199 là khóa nhận diện tốt khi hỏi mua. Tuy nhiên, để xác nhận phù hợp, cần thêm đường kính trục, kiểu VS, vật liệu NBR, mặt đối tiếp và tốc độ. Cách này hữu ích hơn việc chỉ mô tả “phớt chữ V” hoặc gửi một ảnh tổng thể.

Đối với nhóm mã trung bình đến lớn, nên kiểm tra lại vị trí ổ bi và độ rơ nếu vòng cũ mòn lệch rõ rệt. Đây là điểm nên ưu tiên trong lúc tháo mẫu cũ và chuẩn bị lắp vòng mới.

Biên dạng VS làm việc như thế nào trên trục quay?

Ở V-ring VS seal, độ ổn định thân trên trục và lực tỳ của môi đều cần được kiểm soát. Nếu vòng bị xoắn hoặc đặt sai khoảng cách, vết mòn có thể xuất hiện không đều.

Nguyên lý của V-ring khác phớt dầu hướng kính. Phần thân tự giữ trên trục, còn môi đàn hồi quét trên mặt chặn; vì vậy độ đồng tâm và chất lượng mặt đối tiếp có ảnh hưởng trực tiếp đến vết mòn.

Các cụm như phớt hướng trục V-ring, gioăng V-ring chắn bụi và V-ring chắn nước thể hiện mục đích sử dụng thường gặp. Dù vậy, chức năng thực tế của VS-199 còn phụ thuộc hướng lắp, khoảng tỳ và kết cấu máy.

Kiểm soát phần thân của VS-199

Nếu vòng cũ từng dịch chuyển trên trục, cần kiểm tra lại cỡ, bề mặt trục và rung động của cụm. Chỉ thay một vòng cùng mã mà bỏ qua nguyên nhân cơ khí có thể khiến lỗi lặp lại.

Kiểm tra môi và mặt đối tiếp

Môi làm việc tốt khi vừa chạm đúng vùng và có điều kiện bề mặt phù hợp. Dùng lực ép lớn để cố tăng độ kín thường không phải cách đúng với V-ring.

Vật liệu NBR và phạm vi lựa chọn

Nếu vòng NBR cũ chai nhanh, nứt hoặc mất đàn hồi, nên kiểm tra cả nhiệt, hóa chất, tốc độ và ozone/môi trường ngoài trước khi đổi vật liệu. Nguyên nhân không nhất thiết chỉ nằm ở NBR.

V-ring cao su NBR thường phù hợp với nhiều cụm cơ khí có dầu hoặc mỡ nếu điều kiện vận hành nằm trong khả năng của compound. Không nên kết luận vật liệu chỉ bằng màu sắc của vòng cũ.

Nếu nhiệt hoặc môi chất vượt điều kiện phù hợp của NBR, có thể đối chiếu FKM/Viton cùng biên dạng. Việc đổi vật liệu chỉ nên thực hiện sau khi xác nhận nguyên nhân hỏng của vòng cũ.

Đo và đối chiếu kích thước V-ring VS-199

Đường kính trục cần đo ở nhiều hướng để phát hiện mòn hoặc ô-van. Nếu các số đo khác nhau đáng kể, nên xử lý tình trạng cơ khí trước khi chỉ tập trung chọn vòng mới.

VS-199 và các cỡ liền kề: tránh chọn theo cảm tính

Khi cân nhắc giữa VS-190 và VS-199, không nên chọn cỡ lớn hơn chỉ để vòng “dễ lắp”. Độ căng thân cần đúng theo thiết kế.

Một cỡ gần về số không đồng nghĩa tương đương về lắp đặt. Hãy kiểm tra tiết diện và khoảng chặn trước khi đặt số lượng lớn.

Ứng dụng thực tế có thể gặp với VS-199

Máy nghiền hoặc sàng: rung và bụi hạt có thể làm lộ rõ các vấn đề về lệch trục, mặt chặn hoặc ổ bi. Với Gioăng V-ring VS-199 NBR, nên kiểm tra thêm tốc độ quay và dấu mòn trên mặt chặn nếu cụm đã vận hành lâu.

Hộp giảm tốc: vùng đầu ra có thể dùng V-ring như lớp gạt bổ sung trước cụm giữ dầu hoặc mỡ. Nếu môi trường thực tế có nhiều tạp chất, cần xem cả hướng môi và đường thoát của nước hoặc bụi.

Không nên coi V-ring là cách bù cho ổ bi rơ, trục lệch hoặc mặt chặn hỏng. Các lỗi cơ khí cần được xử lý riêng.

Quy trình lắp Gioăng V-ring VS-199 NBR nên kiểm soát gì?

1. Làm sạch toàn bộ vùng quanh đầu trục trước khi mở vòng mới.
2. Đặt vòng mới cạnh mẫu cũ để kiểm tra mã VS-199 và hình tiết diện VS.
3. Không kéo V-ring trực tiếp qua ba via hoặc mép kim loại sắc.
4. Kéo thân vòng đều quanh trục, tránh xoắn hoặc kéo lệch một phía.
5. Điều chỉnh vị trí theo phương trục sao cho môi làm việc tại mặt chặn dự kiến.
6. Kiểm tra vòng một lượt quanh chu vi trước khi quay thử.
7. Trước khi chạy máy, xoay trục thủ công để cảm nhận cọ bất thường nếu an toàn.
8. Sau chạy thử, kiểm tra nhiệt, tiếng cọ và vị trí vòng.

Rủi ro thường gặp khi dùng V-ring VS

• Lắp môi ngược hướng bề mặt cần bảo vệ.
• Đặt môi quá sát mặt chặn làm tăng ma sát.
• Đổi NBR sang FKM/Viton mà không xác nhận môi chất.
• Không kiểm tra độ đảo khi môi cũ mòn lệch một phía.
• Chọn cỡ chỉ vì số mã nhìn gần với vòng cũ.
• Dùng đường kính ngoài của vòng đã giãn để suy ra cỡ mới.
• Suy đoán NBR hay FKM dựa vào màu cao su.
• Dùng keo để bù cho vòng lỏng mà không có chỉ dẫn kỹ thuật.

Chuẩn bị thông tin khi hỏi giá Gioăng V-ring VS-199 NBR

Nếu đang tra giá V-ring VS, nên gửi rõ cỡ VS-199 và vật liệu NBR. Khi chưa chắc cỡ, cung cấp số đo trục cùng ảnh mẫu để khoanh vùng trước khi đặt.

Nếu đang tra giá V-ring VS, nên gửi rõ cỡ VS-199 và vật liệu NBR. Khi chưa chắc cỡ, cung cấp số đo trục cùng ảnh mẫu để khoanh vùng trước khi đặt.

Các lựa chọn nên đối chiếu cùng VS-199

• Gioăng V-ring VS-190 NBR – kiểm tra khác biệt về cỡ hoặc vật liệu.
• Gioăng V-ring VS-199 VITON – đối chiếu cỡ gần trước khi chốt.
• Gioăng V-ring VA-199 NBR – so sánh khi mẫu cũ khó nhận diện.
• V-ring VS NBR – xem các cỡ cùng cấu hình.
• V-ring seal – so sánh các kiểu V-ring đang có.

Câu hỏi thường gặp về VS-199

Khi nào nên đổi NBR và Viton/FKM?

Đổi vật liệu chỉ hợp lý khi có yêu cầu kỹ thuật rõ. Biên dạng và cỡ vẫn phải giữ đúng sau khi thay vật liệu.

VS-199 có thể thay bằng VA-199 không?

Cần kiểm tra tiết diện và không gian lắp trước. Cùng số 199 không đảm bảo VA và VS có thân hoặc môi tương đương.

Có cần keo giữ VS-199 trên trục không?

Trong cấu hình phổ biến là không cần. Chỉ dùng phương pháp cố định bổ sung nếu tài liệu thiết bị yêu cầu.

Vì sao môi V-ring mòn lệch một phía?

Có thể do mặt chặn không vuông, vòng lắp lệch, độ đảo trục hoặc ổ bi rơ. Cần kiểm tra cả cụm cơ khí.

Nên chọn Gioăng V-ring VS-199 NBR theo vòng cũ hay theo trục?

Nên bắt đầu từ trục và biên dạng. Mẫu cũ hữu ích để nhận diện nhưng không nên là nguồn kích thước duy nhất nếu đã biến dạng.

Có thể đo đường kính ngoài vòng để chọn cỡ không?

Đường kính ngoài chỉ là dữ liệu phụ. Đường kính trục, mã và tiết diện có giá trị hơn để nhận diện cỡ.

Kiểm tra cuối trước khi đặt VS-199

Để giảm nhầm cỡ, hãy coi VS-199 là một cấu hình gồm biên dạng VS, vật liệu NBR và yêu cầu lắp cụ thể. Dữ liệu trục cùng mặt chặn là hai điểm cần xác nhận sau cùng.
