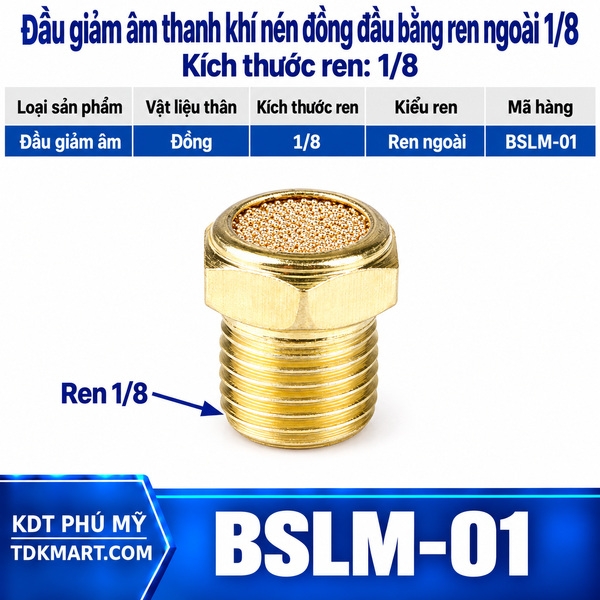

Đầu giảm âm thanh khí nén đồng đầu bằng ren ngoài 1/8

Đầu giảm âm thanh khí nén đồng đầu bằng ren ngoài 1/8

Cửa xả ren 1/8 nhỏ nằm gần thành tủ dễ bị bỏ quên trong lúc thiết kế. Một chi tiết giảm tiếng rít mã BSLM-01 thấp giúp giảm nguy cơ va chạm, miễn là vị trí ấy còn đủ khoảng không để khí phân tán. Đầu giảm âm thanh khí nén đồng đầu bằng ren ngoài 1/8 mang mã hàng BSLM-01, được định hướng cho van nhỏ đặt gần thành tủ hay thanh gá. Trọng tâm khi chọn là không đánh đồng thân thấp với khả năng xả cao hơn.

Vai trò của ren 1/8 tại điểm xả

Thông số kết nối của BSLM-01 1/8 là điều kiện để ghép cơ khí với cửa xả ren 1/8, không phải thông tin duy nhất để kết luận khả năng làm việc. Người bảo trì vị trí BSLM-01 nên đọc ký hiệu trên van, tra tài liệu của thiết bị hoặc cung cấp ảnh cận cảnh kèm số đo. Nếu ren không đi vào tự nhiên từ những vòng đầu, cần dừng thao tác; ép tiếp có thể làm chéo ren và khiến mặt ghép không kín.

Với cổng nhỏ, thao tác chính xác và sự sạch sẽ của ren quan trọng hơn việc siết mạnh. Các ký hiệu 1/8, 1/4, 3/8 hoặc 1/2 vẫn phải đi cùng chuẩn ren tương ứng của thiết bị.

Vì sao kiểu đồng đầu bằng phù hợp với vị trí này?

Thân đầu bằng giảm chiều cao nhô lên so với kiểu hình trụ, hữu ích khi khoảng không theo chiều cao hạn chế hơn theo chiều ngang. Tuy nhiên, bề mặt thoát khí không được áp sát tấm che; thân thấp chỉ giải quyết bố trí chứ không cho phép bịt kín vùng xả.

Điểm khác biệt thực tế của BSLM-01 nằm ở sự kết hợp giữa thông số kết nối của BSLM-01 1/8, kiểu đồng đầu bằng và vùng bố trí quanh BSLM-01 làm việc. Một sản phẩm cùng ren nhưng khác kiểu thân có thể lắp vừa mà vẫn gây vướng, khó tháo hoặc để bề mặt xả quá gần khung máy. Vì vậy, ảnh toàn cảnh vị trí lắp thường hữu ích hơn ảnh riêng của phụ kiện cũ.

Cách xác định đúng vị trí lắp trên van

• Đối chiếu sơ đồ hoặc ký hiệu trên thân van để nhận đúng cửa xả, không lắp nhầm vào cửa cấp khí.
• Xác nhận cổng cần dùng ren 1/8 và chuẩn ren tương thích trước khi đặt hàng.
• Đo khoảng trống quanh cổng theo hướng tháo lắp; khoảng không theo chiều cao hạn chế hơn theo chiều ngang.
• Quan sát đường đi của khí xả để tránh hướng luồng khí về phía cảm biến, dây điện hoặc khu vực tích bụi.
• Nếu van điều khiển xi lanh, ghi lại đường kính xi lanh, chu kỳ và hiện tượng vận hành để đánh giá nhu cầu thoát khí.

Quan hệ giữa thông số kết nối của BSLM-01 và lưu lượng xả

Thông số kết nối của BSLM-01 lớn hơn thường xuất hiện trên thiết bị có đường khí lớn hơn, nhưng không thể dùng thông số kết nối của BSLM-01 để suy ra chính xác lưu lượng của chi tiết giảm tiếng rít mã BSLM-01. Cấu trúc xốp, tiết diện trong, mức bám bẩn và hình học nhánh thoát khí qua BSLM-01 đều ảnh hưởng đến trở lực. Khi dữ liệu lưu lượng của model chưa được công bố, cách an toàn là đối chiếu ứng dụng thực tế và theo dõi chuyển động của cơ cấu sau lúc hoàn thiện điểm xả 1/8.

Ở nhánh nhỏ, một lớp bụi hoặc dầu bám cũng có thể làm thay đổi đáng kể đường thoát. Việc giữ sạch đôi khi quan trọng hơn đổi sang cỡ thân lớn khi cổng ren vẫn giữ nguyên.

Trình tự lắp để hạn chế chéo ren và hư thân

• Ngắt nguồn khí, xả hết áp còn lại và bảo đảm cơ cấu không thể chuyển động bất ngờ.
• Làm sạch cửa xả ren 1/8, loại bỏ mạt kim loại và cặn bám nhưng không đẩy chất bẩn sâu vào van.
• Đặt ren 1/8 thẳng trục, vặn bằng tay những vòng đầu; nếu cảm giác nặng bất thường phải tháo ra xác minh cho BSLM-01.
• Dùng dụng cụ đúng cỡ trên phần lục giác hoặc bề mặt dành cho thao tác.
• Cấp khí lại có kiểm soát, vận hành vài chu kỳ rồi nghe tiếng xả, quan sát tốc độ cơ cấu và xác minh cho BSLM-01 mối ghép.

Những dấu hiệu cho thấy lựa chọn chưa phù hợp

Sau lúc hoàn thiện điểm xả 1/8, hệ thống không chỉ cần giảm tiếng rít mà còn phải duy trì phản ứng bình thường. Cần xác minh cho BSLM-01 lại nếu xi lanh chậm hơn rõ rệt, van nhả không dứt khoát, chi tiết giảm tiếng rít mã BSLM-01 bám dầu nhanh, thân rung, ren rò hoặc tiếng xả chuyển thành âm sắc nghẹt. Những biểu hiện này có thể đến từ sai cỡ, phần tử bẩn, nhánh thoát khí qua BSLM-01 có dầu hoặc khả năng thoát khí chưa phù hợp.

Không đánh đồng thân thấp với khả năng xả cao hơn. Không nên khoan, cắt hoặc tháo bỏ vật liệu tiêu âm để tăng dòng xả vì việc đó làm thay đổi chức năng của sản phẩm và có thể đẩy bụi bẩn vào khu vực xung quanh. Nếu cần khả năng xả khác, hãy chọn model được thiết kế phù hợp hơn.

Kế hoạch xác minh cho BSLM-01 và bảo trì theo tình trạng

Phối hợp với các bộ phận trong mạch khí

Từ sản phẩm này có thể trở về nhóm đầu giảm âm thanh khí nén để so sánh ba kiểu thân. Với nhu cầu cùng dòng BSLM, nên đối chiếu Đầu giảm âm thanh khí nén đồng đầu bằng ren ngoài 3/8 và Đầu giảm âm thanh khí nén đồng đầu bằng ren ngoài 1/4 nhằm chọn đúng cỡ cổng thay vì thay thế theo hình dáng.

Chi tiết giảm tiếng rít mã BSLM-01 thường làm việc trực tiếp cùng van điện từ khí nén hoặc van khí nén. Khi hiện tượng liên quan đến tốc độ chuyển động, cần xác minh cho BSLM-01 cả xi lanh khí nén và đường ống. Các đầu ghim, co nối và phụ kiện chuyển tiếp có thể được đối chiếu tại đầu nối nhanh khí nén. Nếu môi trường yêu cầu vật liệu thép không gỉ, có thể xem đầu giảm thanh khí nén Inox 304 như một nhánh vật liệu riêng, không mặc định thay thế khi chưa xác minh cho BSLM-01 thông số.

Thông tin nên gửi khi cần chọn hàng

• Tên van hoặc thiết bị có cửa xả ren 1/8; ảnh rõ ký hiệu và vị trí lắp.
• Thông số kết nối của BSLM-01 dự kiến 1/8 cùng chuẩn ren nếu đã xác định được.
• Kích thước khoảng trống quanh cổng và hướng tháo lắp dụng cụ.
• Số lượng, tần suất hoạt động, kích thước xi lanh hoặc mô tả lượng khí xả.
• Hiện tượng đang gặp: tiếng lớn, xả nghẹt, bám dầu, rung hoặc cần giảm chiều cao lắp.

Vì sao mua hàng tại KDT PHÚ MỸ?

KDT PHÚ MỸ hỗ trợ đối chiếu mã hàng BSLM-01, ren 1/8, kiểu đồng đầu bằng và vị trí lắp trước khi báo giá. Việc cung cấp ảnh van, mã thiết bị và yêu cầu vận hành giúp quá trình chọn sản phẩm sát hơn với thực tế. Có thể xem thêm phụ kiện khí nén – thủy lực để đồng bộ các bộ phận còn lại trong hệ thống.
