Đầu nối Inox 304 có 2 đầu siết ống 10 và siết thành

Đầu nối Inox 304 có 2 đầu siết ống 10 và siết thành

Đầu nối Inox 304 có 2 đầu siết ống 10 và siết thành được sử dụng để nối hai đoạn ống có đường kính ngoài 10 mm xuyên qua vách tủ, thành bồn, mặt máy hoặc tấm gá. Điểm khác biệt của sản phẩm so với đầu nối thẳng thông thường là phần thân có ren và đai ốc cố định, giúp đầu nối được khóa chắc tại vị trí xuyên thành thay vì để toàn bộ đường ống treo tự do.

Size 10 mm phù hợp với các hệ thống cần lưu lượng trung bình, không gian lắp đặt tương đối gọn và yêu cầu kết nối chắc chắn hơn so với ống 6 mm hoặc 8 mm. Đây là lựa chọn thường gặp trong đường khí nén, đường nước kỹ thuật, thiết bị định lượng, máy đóng gói, cụm van và các hệ thống dẫn lưu chất sử dụng ống kim loại hoặc ống nhựa cứng đúng kích thước.

Size 10 mm được xác định theo kích thước nào?

Thông số 10 mm trên đầu nối được hiểu là đường kính ngoài của ống lắp vào hai đầu siết. Vì vậy, sản phẩm cần được sử dụng với ống có đường kính ngoài thực tế gần đúng 10 mm. Không nên lựa chọn theo đường kính trong của ống hoặc đo ước lượng bằng mắt.

Đường kính trong của ống không cố định vì còn phụ thuộc vào chiều dày thành ống. Có thể tính theo công thức:

Đường kính trong ống = 10 mm − 2 × chiều dày thành ống

• Ống 10 × 8 mm có thành dày 1 mm, đường kính trong khoảng 8 mm.
• Ống 10 × 7 mm có thành dày 1,5 mm, đường kính trong khoảng 7 mm.
• Ống 10 × 6 mm có thành dày 2 mm, đường kính trong khoảng 6 mm.

Do đó, hai loại ống cùng có đường kính ngoài 10 mm vẫn có thể tạo ra khả năng lưu thông khác nhau. Người mua cần kiểm tra đồng thời đường kính ngoài, chiều dày thành và vật liệu ống để chọn cấu hình phù hợp.

Cấu tạo phù hợp cho vị trí xuyên thành

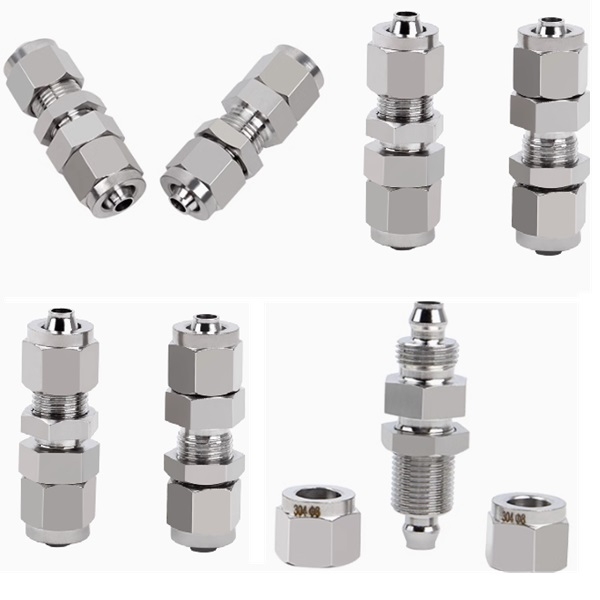

Đầu nối gồm thân Inox 304, hai cụm siết ống ở hai phía và phần ren giữa dùng để cố định lên thành thiết bị. Khi lắp đặt, thân đầu nối đi xuyên qua lỗ đã gia công trên vách. Đai ốc siết thành được khóa lại để giữ đầu nối ổn định, sau đó hai đoạn ống 10 mm được lắp từ hai phía.

Cách bố trí này mang lại ba lợi ích thực tế:

• Giữ đường ống đúng vị trí khi đi xuyên qua mặt tủ hoặc thành máy.
• Hạn chế lực kéo, rung động và va chạm truyền trực tiếp lên đoạn ống.
• Tạo điểm chuyển tiếp gọn giữa khu vực bên trong và bên ngoài thiết bị.

Phần thân và đai ốc có kích thước lớn hơn đường kính 10 mm của ống. Vì vậy, khi thiết kế lỗ xuyên thành, không được khoan lỗ theo đúng đường kính ống. Cần căn cứ vào đường kính ren thân, chiều dày vách và khoảng trống thao tác của cờ lê.

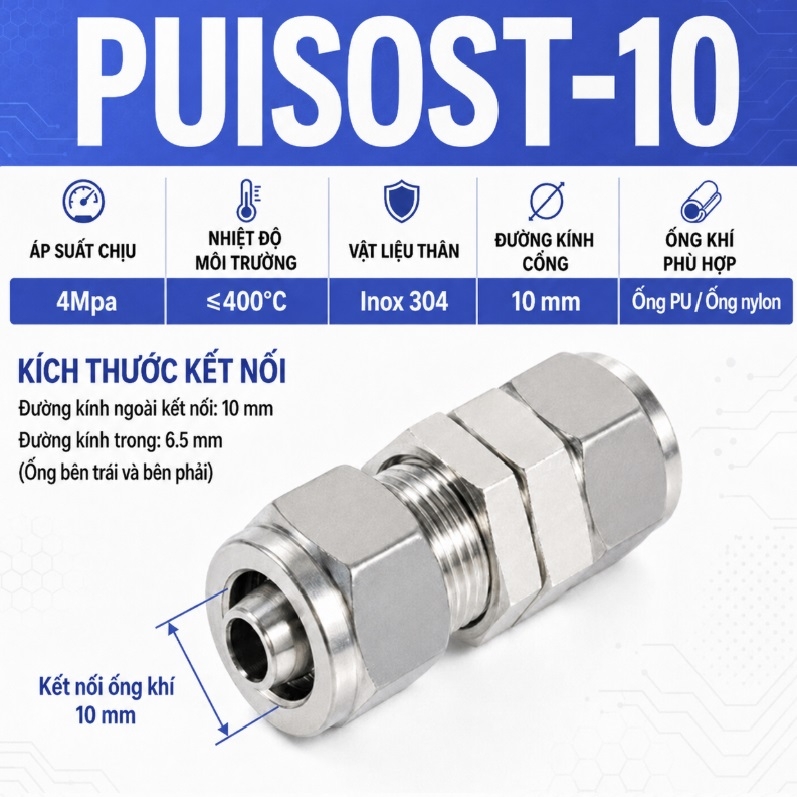

Bảng thông số riêng của đầu nối siết ống 10 mm

Khi nào nên chọn đầu nối xuyên thành ống 10?

Sản phẩm phù hợp khi hệ thống sử dụng ống có đường kính ngoài 10 mm và đường ống cần đi qua một bề mặt cố định. Size này tạo sự cân bằng giữa khả năng lưu thông, độ cứng của ống và không gian lắp đặt.

Lắp trên tủ điều khiển hoặc cụm máy

Khi đường ống đi từ bên trong tủ ra bên ngoài, đầu nối xuyên thành giúp tạo điểm kết nối rõ ràng. Kỹ thuật viên có thể tháo riêng đoạn ống bên ngoài mà không cần kéo toàn bộ đường ống bên trong tủ.

Lắp trên thành bồn hoặc tấm gá

Đầu nối được cố định trực tiếp lên thành, giúp hạn chế tình trạng ống bị lệch hoặc cọ vào mép lỗ. Cấu hình hai đầu siết ống 10 thích hợp khi cần tiếp tục sử dụng cùng một loại ống ở cả hai phía.

Đường dẫn cần tiết diện lớn hơn ống 8 mm

Nếu ống 8 mm tạo tiết diện trong nhỏ hoặc lưu chất di chuyển không đáp ứng yêu cầu, size 10 mm có thể là lựa chọn hợp lý hơn. Tuy nhiên, khả năng lưu thông thực tế vẫn cần xem xét theo đường kính trong của ống, chiều dài tuyến và số lượng co nối.

Ứng dụng thực tế của đầu nối hai đầu siết ống 10

• Kết nối đường khí nén xuyên qua vách tủ máy.
• Dẫn nước làm mát hoặc nước kỹ thuật giữa hai khoang thiết bị.
• Lắp trên máy đóng gói, máy chiết rót và thiết bị định lượng.
• Tạo điểm chuyển tiếp cho đường ống trong cụm van hoặc cụm phân phối.
• Cố định đường ống trên khung máy để giảm rung và tránh xê dịch.
• Kết nối hai đoạn ống Inox, ống đồng hoặc ống nhựa cứng có đường kính ngoài 10 mm.

Vật liệu Inox 304 có bề mặt sạch, độ cứng tốt và khả năng chống gỉ phù hợp với nhiều môi trường công nghiệp thông dụng. Tuy nhiên, người dùng vẫn cần kiểm tra tính tương thích với môi chất cụ thể, đặc biệt khi hệ thống có hóa chất hoặc điều kiện ăn mòn mạnh.

So sánh size 10 với các kích thước gần giống

Không nên thay đầu nối 10 mm bằng đầu nối 8 mm chỉ để giảm kích thước lắp đặt, vì ống 10 mm không thể được siết đúng trong cụm kẹp dành cho ống 8 mm. Tương tự, đầu nối 12 mm không thể kẹp kín ống 10 mm nếu không có bộ chuyển đổi phù hợp.

Rủi ro khi chọn sai kích thước

Nhầm đường kính ngoài với đường kính trong

Đây là lỗi phổ biến nhất. Một ống có đường kính trong 10 mm thường sẽ có đường kính ngoài lớn hơn 10 mm, nên không thể lắp vào đầu nối size 10. Trước khi đặt hàng, cần đo đường kính ngoài bằng thước cặp.

Ống nhỏ hơn 10 mm

Nếu lắp ống 8 mm hoặc 9 mm vào đầu nối 10 mm, vòng siết không thể ôm đúng bề mặt ống. Việc cố siết mạnh có thể làm biến dạng chi tiết nhưng vẫn không tạo được kết nối ổn định.

Ống lớn hơn 10 mm

Ống 12 mm không thể đưa đúng vào đầu nối 10 mm. Mài hoặc ép nhỏ đầu ống sẽ làm mất độ tròn, khiến vị trí siết không đều và khó tháo lắp về sau.

Lỗ xuyên thành không phù hợp

Lỗ quá nhỏ khiến thân ren không đi qua được. Lỗ quá lớn làm đầu nối khó được giữ đồng tâm và có thể xê dịch khi siết. Ngoài đường kính lỗ, cần kiểm tra chiều dày thành để bảo đảm đai ốc có đủ phần ren làm việc.

Không đủ khoảng trống thao tác

Đầu nối có hai đai siết ống và đai ốc khóa thành. Nếu đặt quá gần góc tủ, van hoặc chi tiết khác, kỹ thuật viên có thể không đưa được cờ lê vào để siết. Cần chừa khoảng trống quanh thân ngay từ giai đoạn bố trí thiết bị.

Cách kiểm tra trước khi đặt mua

1. Đo đường kính ngoài của ống tại nhiều vị trí, xác nhận kết quả là 10 mm.
2. Kiểm tra ống có bị méo, móp hoặc có đường hàn nổi tại vị trí siết hay không.
3. Xác định chiều dày thành ống để tính đường kính trong và khả năng lưu thông.
4. Đo chiều dày tấm hoặc thành thiết bị cần lắp đầu nối.
5. Kiểm tra đường kính lỗ xuyên thành theo kích thước ren thân thực tế.
6. Chừa đủ không gian cho đai ốc, đầu siết và dụng cụ lắp đặt ở cả hai phía.
7. Xác nhận môi chất sử dụng phù hợp với Inox 304 và vật liệu ống.

Trường hợp cần lựa chọn thêm các kích thước khác trong cùng nhóm sản phẩm, có thể tham khảo danh mục đầu nối Inox 304 có hai đầu siết ống và siết thành. Với các vị trí không cần cố định xuyên vách hoặc cần kiểu kết nối tháo lắp khác, người mua có thể xem thêm nhóm đầu nối nhanh Inox.

Câu hỏi thường gặp về đầu nối Inox 304 siết ống 10

Đầu nối size 10 dùng cho ống có đường kính trong 10 mm được không?

Không xác định theo đường kính trong. Đầu nối này dùng cho ống có đường kính ngoài 10 mm. Nếu ống có đường kính trong 10 mm thì đường kính ngoài thường lớn hơn và cần chọn đầu nối theo kích thước ngoài thực tế.

Có thể dùng một đầu cho ống 10 mm và đầu còn lại cho ống 8 mm không?

Không nên dùng với cấu hình hai đầu cùng size 10 mm. Muốn nối hai đường kính khác nhau cần chọn đầu nối giảm có hai đầu siết đúng từng kích thước.

Ống 10 × 8 mm có lắp được vào sản phẩm này không?

Có, vì 10 mm là đường kính ngoài của ống. Kích thước 8 mm là đường kính trong và không ảnh hưởng đến khả năng lắp vào cụm siết nếu ống có độ tròn và bề mặt phù hợp.

Đầu nối ống 10 có dùng để xuyên qua thành tủ điện được không?

Có thể sử dụng khi tủ có vị trí lắp phù hợp và đường ống cần đi xuyên thành. Cần kiểm tra kích thước lỗ, chiều dày tấm và khoảng trống thao tác ở cả hai mặt tủ.

Tại sao không nên khoan lỗ xuyên thành đúng 10 mm?

Vì 10 mm là đường kính ngoài của ống, không phải đường kính thân ren. Phần thân xuyên thành lớn hơn ống nên lỗ lắp phải được gia công theo kích thước thân thực tế.

Khi nào nên chọn size 12 thay cho đầu nối ống 10?

Nên cân nhắc size 12 khi hệ thống đã sử dụng ống đường kính ngoài 12 mm, cần tiết diện trong lớn hơn hoặc muốn giảm mức cản trên đường ống. Việc đổi size phải thực hiện đồng bộ với ống, lỗ lắp và các đầu nối liên quan.

Có cần siết thật mạnh để đầu nối giữ chắc ống 10 mm không?

Không nên siết quá mức. Cần lắp ống vào đúng chiều sâu, giữ ống thẳng và siết đều theo cấu tạo của đầu nối. Siết quá mạnh có thể làm móp ống, hỏng ren hoặc khiến việc tháo lắp sau này khó khăn.
