Đầu nối Inox 304 có 2 đầu siết ống 12 và siết thành

Đầu nối Inox 304 có 2 đầu siết ống 12 và siết thành – kết nối xuyên vách cho ống phi 12 mm

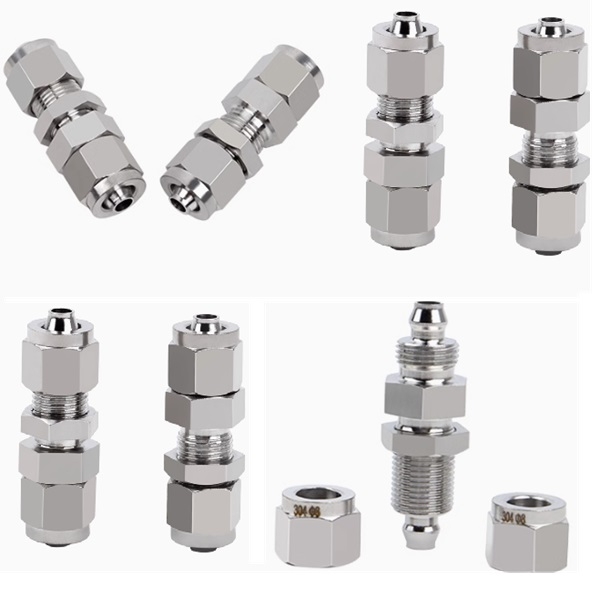

Đầu nối Inox 304 có 2 đầu siết ống 12 và siết thành là phụ kiện nối thẳng được thiết kế để đưa hai đoạn ống có đường kính ngoài 12 mm qua thành tủ, vách máy, bảng gá hoặc tấm kim loại. Thân đầu nối được cố định tại vị trí xuyên vách, trong khi hai đầu siết giữ riêng từng đoạn ống ở hai phía.

Điểm cần chú ý của phiên bản này là số 12 mm chỉ đường kính ngoài của ống lắp vào đầu nối. Đây không phải đường kính trong của ống, không phải đường kính thân ren và cũng không phải kích thước lỗ cần khoan trên tấm. Việc hiểu đúng thông số này giúp tránh chọn nhầm với các đầu nối ống 10 mm, 14 mm hoặc 16 mm có hình dạng bên ngoài tương đối giống nhau.

Sản phẩm có mã PUISOST12 thân bằng Inox 304. Cấu tạo dạng siết cơ khí tạo điểm nối chắc chắn hơn tại những vị trí cần cố định đường ống, hạn chế để ống đi tự do qua mép tấm hoặc bị kéo lệch khi máy rung.

Size 12 mm trên đầu nối được hiểu như thế nào?

Đường kính ngoài của ống là 12 mm

Hai đầu siết của sản phẩm được thiết kế cho ống có đường kính ngoài danh nghĩa 12 mm. Khi kiểm tra ống, nên dùng thước cặp đo trực tiếp ở nhiều vị trí và xoay ống để phát hiện tình trạng méo. Một đoạn ống có số đo khoảng 12 mm nhưng bị dập, xước sâu hoặc không tròn đều vẫn có thể làm vòng siết làm việc không ổn định.

Không nên chọn đầu nối chỉ dựa trên đường kính trong ghi trong tài liệu của ống. Hai loại ống có cùng đường kính trong nhưng chiều dày thành khác nhau sẽ có đường kính ngoài khác nhau và không sử dụng cùng một đầu nối siết.

Đường kính trong phụ thuộc chiều dày thành ống

Đầu nối size 12 không quy định một đường kính trong duy nhất vì kích thước này do chiều dày thành ống quyết định. Có thể ước tính theo công thức:

Đường kính trong ≈ 12 − 2 × chiều dày thành ống

• Ống ngoài 12 mm, thành dày 1 mm: đường kính trong khoảng 10 mm.
• Ống ngoài 12 mm, thành dày 1,5 mm: đường kính trong khoảng 9 mm.
• Ống ngoài 12 mm, thành dày 2 mm: đường kính trong khoảng 8 mm.

Ba loại ống trên đều có thể được gọi là ống phi 12 theo đường kính ngoài, nhưng tiết diện lưu thông khác nhau đáng kể. Vì vậy, khi lựa chọn cho một đường dẫn cụ thể, người mua cần kiểm tra đồng thời đường kính ngoài, đường kính trong, vật liệu ống và khả năng tương thích với cơ cấu siết.

Đường kính thân đầu nối không phải 12 mm

Phần ren xuyên thành và phần lục giác của thân đầu nối luôn lớn hơn đường kính ống. Do đó, không nên khoan sẵn lỗ 12 mm rồi mới đặt hàng. Kích thước lỗ xuyên vách phải được xác định theo đường kính thân ren thực tế của sản phẩm, đồng thời chừa khe lắp vừa đủ để đưa đầu nối qua tấm mà không bị nghiêng.

Nếu bản vẽ chưa thể hiện kích thước ren thân hoặc chiều dài phần xuyên tấm, nên đo trực tiếp sản phẩm trước khi gia công hàng loạt panel. Cách làm này đặc biệt quan trọng khi lắp trên tủ inox, bảng gá đã hoàn thiện bề mặt hoặc chi tiết có chi phí gia công cao.

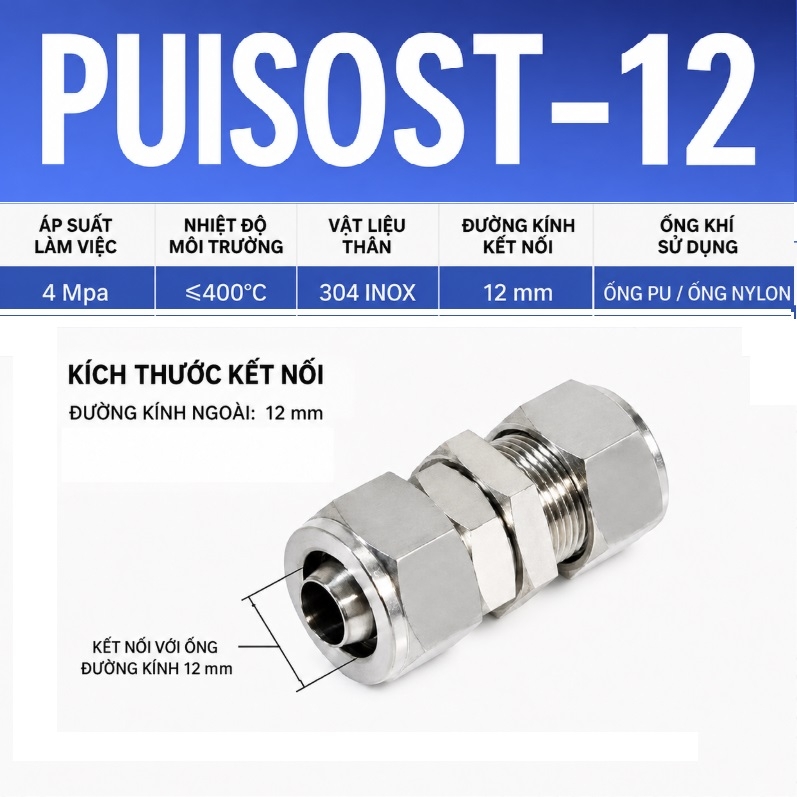

Bảng thông số riêng của đầu nối PUISOST12

Vị trí lắp phù hợp với phiên bản ống 12 mm

PUISOST12 phù hợp nhất tại điểm đường ống cần đi xuyên qua một bề mặt và phải được giữ cố định. Thay vì luồn ống trực tiếp qua lỗ khoan, đầu nối tạo thành một điểm chuyển tiếp cơ khí rõ ràng giữa phần ống bên ngoài và phần ống bên trong thiết bị.

Các vị trí có thể cân nhắc sử dụng gồm:

• Đường ống phi 12 đi xuyên qua thành tủ điều khiển hoặc tủ phân phối.
• Vị trí đấu nối giữa cụm thiết bị bên ngoài và đường ống bên trong máy.
• Bảng gá cần tháo riêng từng phía của đường ống khi bảo trì.
• Vách ngăn giữa hai khu vực cần giữ đường ống thẳng và ổn định.
• Điểm ống thường xuyên chịu lực kéo, rung hoặc cọ xát với mép tấm.

Inox 304 giúp thân đầu nối có khả năng chống gỉ tốt trong nhiều môi trường công nghiệp thông thường. Tuy nhiên, khả năng sử dụng với khí, nước, dầu hoặc hóa chất còn phụ thuộc vào vật liệu ống, vòng làm kín, nhiệt độ thực tế và tính chất của lưu chất. Không nên chỉ dựa vào vật liệu Inox 304 của thân để kết luận toàn bộ cụm kết nối phù hợp với mọi môi trường.

Khi nào nên chọn đầu nối siết thành cho ống 12 mm?

Size 12 mm thường được lựa chọn khi hệ thống đã sử dụng đồng bộ ống có đường kính ngoài 12 mm và cần tiết diện lưu thông lớn hơn các đường ống 8 mm hoặc 10 mm, nhưng chưa cần chuyển sang thân ống 14 mm hay 16 mm. Đây là kích thước trung gian phù hợp cho các nhánh cấp chính, nhánh phân phối hoặc cụm máy cần đường ống tương đối chắc nhưng vẫn dễ bố trí.

Nên chọn PUISOST12 khi có đủ các điều kiện sau:

• Cả hai đoạn ống cần nối đều có đường kính ngoài 12 mm.
• Đường ống phải đi qua một tấm hoặc vách có thể lắp đai ốc cố định.
• Cần tháo riêng ống ở từng phía mà không kéo cả đường ống xuyên qua vách.
• Không gian lắp đặt đủ cho thân đầu nối, đai ốc và thao tác bằng cờ lê.
• Vật liệu ống phù hợp với cơ cấu siết và môi trường làm việc thực tế.

Trường hợp chỉ cần nối hai đoạn ống nằm trên cùng một mặt phẳng và không có vách ngăn, loại nối thẳng không có đai ốc xuyên thành có thể gọn hơn. Có thể tham khảo thêm các mẫu trong danh mục đầu nối nhanh Inox để đối chiếu kiểu kết nối.

Rủi ro thường gặp khi chọn sai size hoặc lắp sai vị trí

Nhầm ống có đường kính trong 12 mm với ống ngoài 12 mm

Một ống có đường kính trong 12 mm thường có đường kính ngoài lớn hơn 12 mm. Vì vậy, ống này không thể lắp đúng vào đầu nối PUISOST12. Cố siết cưỡng bức có thể làm hỏng vòng siết, biến dạng đầu ống hoặc làm ren nắp siết bị lệch.

Dùng ống 10 mm cho đầu nối 12 mm

Ống nhỏ hơn không được giữ đúng tâm và vòng siết không thể bù chênh lệch 2 mm đường kính. Việc quấn thêm băng keo hoặc chèn vật liệu phụ không thay thế được một đầu nối đúng size và có thể tạo ra điểm kết nối thiếu ổn định.

Dùng ống 14 mm cho đầu nối 12 mm

Ống 14 mm không thể đi vào đúng vị trí làm việc của đầu nối 12 mm. Mài nhỏ đầu ống hoặc ép ống vào sẽ làm mất độ tròn, giảm chiều dày thành và khiến bề mặt tiếp xúc không còn đồng đều.

Khoan lỗ xuyên thành theo đường kính ống

Nếu khoan lỗ 12 mm, phần thân ren của đầu nối có thể không đi qua được. Ngược lại, lỗ quá lớn làm đầu nối khó định tâm và có thể dịch chuyển khi siết. Lỗ lắp nên được gia công theo kích thước thân thực tế, mép lỗ phải được tẩy ba via để không làm xước ren hoặc làm đầu nối bị nghiêng.

Siết quá chặt ngay từ lần lắp đầu tiên

Lực siết quá lớn có thể làm biến dạng ống mềm, ép vòng siết không đều hoặc gây khó khăn khi tháo bảo trì. Nên đưa ống vào đúng chiều sâu, giữ thân đầu nối bằng một cờ lê và siết nắp bằng cờ lê khác theo mức vừa đủ, sau đó kiểm tra lại độ giữ ống.

So sánh size 12 với các kích thước gần nhất

Bốn phiên bản có cùng nguyên lý lắp nhưng không thay thế trực tiếp cho nhau. Chênh lệch 2 mm theo đường kính ngoài đã đủ để vòng siết và vị trí dẫn hướng không còn phù hợp. Khi thay đổi size đầu nối, cần kiểm tra lại cả ống, lỗ panel, khoảng cách giữa các đầu nối và không gian đặt dụng cụ siết.

Trình tự lắp đầu nối ống 12 mm qua thành tủ

1. Đo xác nhận hai đoạn ống có đường kính ngoài 12 mm.
2. Kiểm tra chiều dày tấm và chiều dài phần ren xuyên thành của đầu nối.
3. Đo đường kính thân ren thực tế rồi gia công lỗ lắp tương ứng.
4. Tẩy sạch ba via ở cả hai mặt lỗ để thân đầu nối nằm thẳng.
5. Đưa thân đầu nối qua tấm và siết đai ốc để cố định vị trí.
6. Cắt đầu ống vuông góc, loại bỏ vết xước hoặc phần ống bị méo.
7. Đưa ống vào đúng chiều sâu ở từng phía rồi siết nắp giữ ống.
8. Kéo nhẹ từng đoạn ống để kiểm tra khả năng giữ trước khi vận hành.

Trong quá trình siết, không nên để toàn bộ thân đầu nối xoay theo đai ốc vì có thể làm xước panel hoặc làm lệch hướng ống. Sử dụng hai cờ lê để giữ và siết riêng từng phần sẽ giúp kiểm soát vị trí tốt hơn.

Để xem đầy đủ các phiên bản ống 6 mm, 8 mm, 10 mm, 12 mm, 14 mm và 16 mm cùng kiểu lắp, người mua có thể tham khảo dòng đầu nối Inox 304 có 2 đầu siết ống và siết thành.

Câu hỏi thường gặp về đầu nối Inox 304 siết ống 12 mm

1. Đầu nối PUISOST12 dùng cho ống có đường kính trong hay ngoài 12 mm?

Sản phẩm dùng cho ống có đường kính ngoài 12 mm. Đường kính trong của ống phụ thuộc chiều dày thành ống và không phải thông số dùng để chọn đầu nối này.

2. Có thể dùng PUISOST12 cho ống đường kính trong 12 mm không?

Chỉ sử dụng được khi đường kính ngoài thực tế của ống cũng đúng với kích thước đầu nối, điều này thường không xảy ra với ống có đường kính trong 12 mm. Cần đo đường kính ngoài trước khi đặt hàng.

3. Lỗ xuyên thành của đầu nối size 12 có phải khoan 12 mm không?

Không. Số 12 là đường kính ngoài của ống. Lỗ xuyên thành phải được xác định theo đường kính thân ren thực tế của đầu nối.

4. Đầu nối ống 12 mm có thay cho loại ống 10 mm được không?

Không nên. Ống 10 mm nhỏ hơn cơ cấu giữ của đầu nối 12 mm nên không được định tâm và siết giữ đúng thiết kế.

5. Khi nào nên chuyển từ PUISOST12 sang PUISOST14?

Nên chuyển sang size 14 khi toàn bộ đường ống tại vị trí kết nối có đường kính ngoài 14 mm hoặc khi thiết kế hệ thống yêu cầu sử dụng ống có tiết diện trong lớn hơn. Việc chuyển size phải thực hiện đồng bộ, không chỉ đổi riêng đầu nối.

6. Làm sao tính đường kính trong của ống phi 12?

Lấy 12 mm trừ hai lần chiều dày thành ống. Ví dụ, ống phi 12 có thành dày 1,5 mm sẽ có đường kính trong xấp xỉ 9 mm.
