Đầu nối Inox 304 có 2 đầu siết ống 4 mm và siết thành

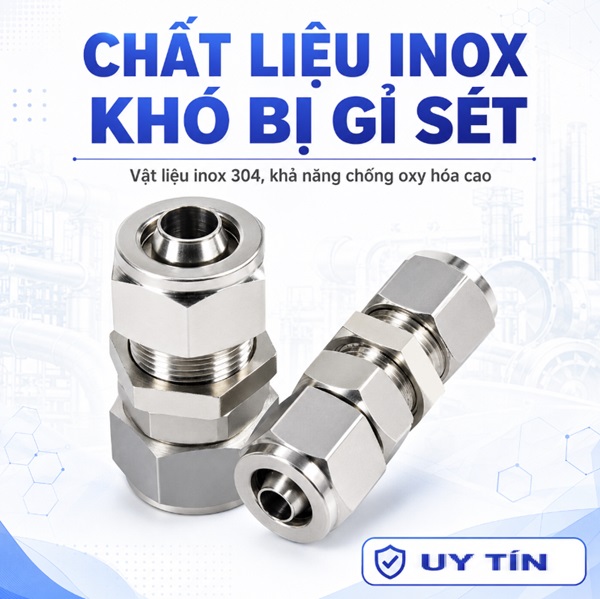

Đầu nối Inox 304 có 2 đầu siết ống 4 mm và siết thành là phụ kiện dùng để đưa đường ống nhỏ xuyên qua vách tủ, bảng điều khiển, mặt máy hoặc tấm ngăn mà vẫn giữ được kết nối chắc chắn ở cả hai phía. Sản phẩm có hai đầu siết dành cho ống đường kính ngoài 4 mm, kết hợp phần thân ren và đai ốc khóa để cố định đầu nối trực tiếp lên thành thiết bị.

Khác với đầu nối thẳng thông thường, loại siết thành không nằm tự do trên đường ống. Thân đầu nối được khóa tại một vị trí cố định, giúp hai đoạn ống ở hai phía vách không kéo lệch nhau khi máy rung, khi đóng mở cửa tủ hoặc khi kỹ thuật viên thao tác bảo trì. Cấu hình này phù hợp với hệ thống khí nén, đường khí điều khiển, đường lấy tín hiệu và các cụm thiết bị cần bố trí ống gọn trong không gian hẹp.

Đặc điểm riêng của cỡ ống 4 mm

Cỡ 4 mm được lựa chọn khi đường ống cần nhỏ, nhẹ và dễ đi dây trong tủ máy. Con số 4 mm là đường kính ngoài của ống được đưa vào đầu siết, không phải đường kính ren thân và cũng không phải kích thước lỗ khoan trên thành thiết bị.

Với loại ống PU hoặc nylon thường dùng cho cỡ này, đường kính trong có thể vào khoảng 2,5 mm. Giá trị thực tế phụ thuộc chiều dày thành ống của từng nhà sản xuất. Vì tiết diện dòng chảy nhỏ, đầu nối 4 mm thích hợp hơn với đường khí điều khiển và tín hiệu thay vì những vị trí cần lưu lượng khí lớn.

• Đường kính ngoài của ống: 4 mm.
• Đường kính trong tham khảo của ống: khoảng 2,5 mm.
• Số đầu siết: hai đầu, cùng dùng cho ống 4 mm.
• Kiểu lắp: xuyên thành, cố định bằng đai ốc khóa.
• Vật liệu thân: Inox 304.
• Ống thường sử dụng: ống PU hoặc ống nylon có đường kính ngoài đúng 4 mm.

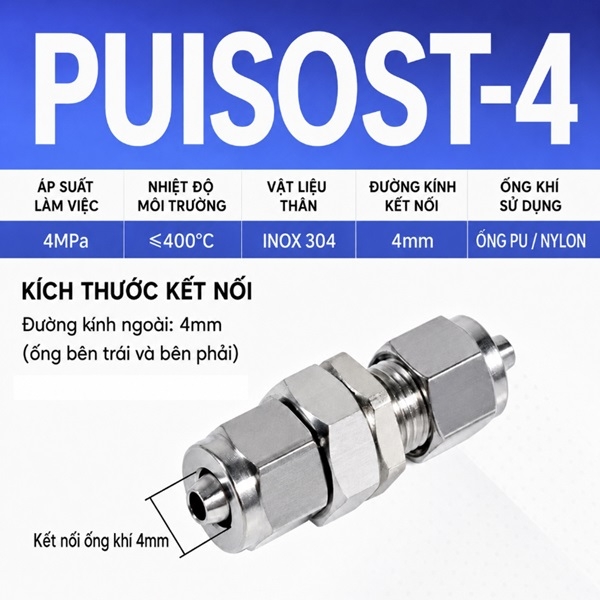

Bảng thông số đầu nối siết thành ống 4 mm

Vị trí lắp phù hợp với đầu nối 4 mm siết thành

Sản phẩm phát huy hiệu quả rõ nhất tại vị trí đường ống phải đi xuyên qua một bề mặt cố định. Phần thân ren được đưa qua lỗ đã gia công trên vách, sau đó đai ốc được siết để khóa đầu nối. Hai đoạn ống 4 mm được lắp riêng từ hai phía, nhờ đó người sử dụng có thể tháo một bên mà không phải kéo cả đường ống qua thành máy.

Một số vị trí thường dùng gồm:

• Đường khí điều khiển đi từ bên ngoài vào trong tủ máy.
• Đường ống nhỏ nối qua vách của hộp bảo vệ thiết bị.
• Đường lấy tín hiệu khí tại bảng điều khiển.
• Đường khí cấp cho van nhỏ, cảm biến hoặc bộ chấp hành lưu lượng thấp.
• Hệ thống cần tách riêng khu vực bên trong và bên ngoài máy.
• Vị trí có rung nhẹ, cần đầu nối được giữ cố định thay vì treo tự do trên ống.

Lỗ lắp trên thành phải được xác định theo đường kính ren ngoài của thân đầu nối thực tế. Không nên khoan lỗ 4 mm vì kích thước 4 mm chỉ dùng để chỉ đường kính ngoài của ống. Thành lắp cũng cần đủ phẳng để đai ốc tỳ đều, tránh hiện tượng đầu nối bị nghiêng sau khi siết.

Khi nào nên chọn đúng phiên bản ống 4 mm?

Phiên bản 4 mm phù hợp khi hệ thống ưu tiên sự gọn nhẹ hơn lưu lượng. Trong tủ điều khiển có nhiều dây điện, van điện từ và đường ống chạy song song, ống 4 mm giúp giảm diện tích chiếm chỗ và dễ uốn theo các góc nhỏ. Khối lượng ống thấp cũng làm giảm lực kéo tác động lên đầu nối.

Nên cân nhắc cỡ này trong các trường hợp sau:

• Thiết bị hiện đang sử dụng đồng bộ ống có OD 4 mm.
• Đường ống chỉ truyền tín hiệu hoặc cấp một lượng khí nhỏ.
• Khoảng cách từ nguồn khí đến thiết bị tương đối ngắn.
• Không gian lắp đặt hạn chế, khó bố trí đầu nối cỡ lớn.
• Cần đưa ống qua vách nhưng vẫn muốn tháo lắp độc lập ở hai phía.
• Môi trường có độ ẩm hoặc cần thân kim loại khó bị oxy hóa hơn đầu nối thép thông thường.

Không nên chọn đầu nối 4 mm chỉ vì kích thước nhỏ và dễ bố trí. Nếu đường ống quá dài, thiết bị tiêu thụ khí liên tục hoặc yêu cầu lưu lượng cao, tiết diện trong khoảng 2,5 mm có thể làm giảm khả năng cấp khí. Trong trường hợp đó, cỡ 6 mm hoặc 8 mm thường hợp lý hơn.

So sánh đầu nối 4 mm với các cỡ gần giống

Đầu nối 4 mm không thể thay trực tiếp cho cỡ 6 mm hoặc 8 mm. Cơ cấu siết được gia công theo đường kính ngoài của ống, do đó việc dùng ống nhỏ hơn sẽ không tạo được lực giữ đúng. Việc quấn băng tan, chèn cao su hoặc dùng ống lót tự chế không phải là giải pháp ổn định cho kết nối siết ống.

Rủi ro khi chọn sai kích thước hoặc lắp sai vị trí

Nhầm đường kính ngoài với đường kính trong

Đầu nối này dùng cho ống có đường kính ngoài 4 mm. Nếu người mua đo phần lỗ trong của ống được khoảng 4 mm thì ống thực tế có thể là cỡ 6 mm hoặc lớn hơn. Khi đó đầu nối PUISOST4 sẽ không lắp được.

Chọn cỡ 4 mm cho đường khí cần lưu lượng lớn

Đường kính trong nhỏ làm tăng trở lực khi chiều dài ống tăng. Thiết bị ở cuối đường ống có thể phản hồi chậm hoặc không nhận đủ lưu lượng cần thiết. Cần đánh giá cả chiều dài tuyến ống, mức tiêu thụ khí và số lượng thiết bị sử dụng chung.

Khoan lỗ xuyên thành không đúng

Lỗ quá nhỏ khiến thân ren không đi qua được. Lỗ quá lớn làm bề mặt tỳ của đai ốc giảm, đầu nối dễ xê dịch hoặc nghiêng. Trước khi gia công hàng loạt, nên đo đường kính ren thân và kích thước hai mặt lục giác trên sản phẩm thực tế.

Siết quá mạnh

Siết đai ốc khóa quá mức có thể làm biến dạng thành mỏng hoặc gây lệch thân đầu nối. Siết đầu ống quá mạnh cũng có thể ép méo ống mềm, làm giảm tiết diện trong. Lực siết cần đủ để ống không trượt khi kéo nhẹ nhưng không làm ống bị bẹp.

Đánh giá nhiệt độ chỉ theo thân Inox

Thân Inox 304 có khả năng làm việc ở nhiệt độ cao hơn nhiều loại ống nhựa. Tuy nhiên, giới hạn của cụm lắp hoàn chỉnh phải căn cứ vào thành phần chịu nhiệt thấp nhất, thường là ống PU, ống nylon hoặc chi tiết làm kín đi kèm.

Cách kiểm tra trước khi đặt hàng

1. Đo đường kính ngoài của ống bằng thước cặp và xác nhận kết quả là 4 mm.
2. Kiểm tra vật liệu ống là PU, nylon hay loại ống kỹ thuật khác.
3. Xác nhận vị trí lắp có thành hoặc vách để khóa đai ốc.
4. Đo chiều dày tấm lắp và so sánh với chiều dài đoạn ren siết thành.
5. Kiểm tra khoảng trống hai phía để có thể thao tác cờ lê.
6. Xác định lưu lượng cần thiết có phù hợp với đường ống nhỏ hay không.
7. Kiểm tra điều kiện nhiệt độ và áp suất theo toàn bộ cụm ống, không chỉ theo thân Inox.

Trường hợp cần lựa chọn thêm các cỡ khác trong cùng cấu hình xuyên vách, có thể xem danh mục đầu nối Inox 304 có hai đầu siết ống và siết thành. Với các kiểu kết nối tháo lắp nhanh hơn, tham khảo thêm đầu nối nhanh Inox.

Câu hỏi thường gặp về đầu nối siết thành ống 4 mm

Đầu nối này dùng cho ống có đường kính trong 4 mm được không?

Không xác định theo đường kính trong. Sản phẩm được chọn theo đường kính ngoài của ống là 4 mm. Nếu ống có ID 4 mm, đường kính ngoài thường lớn hơn và cần chọn đầu nối tương ứng với OD thực tế.

Ống 4 mm có đường kính trong bắt buộc là 2,5 mm không?

Không. Khoảng 2,5 mm là kích thước tham khảo thường gặp. Đường kính trong thay đổi theo chiều dày thành ống, vật liệu và tiêu chuẩn của từng nhà sản xuất.

Đầu nối ống 4 mm siết thành có dùng thay đầu nối thẳng được không?

Có thể nối hai đoạn ống 4 mm, nhưng sản phẩm được thiết kế tối ưu cho vị trí xuyên qua vách. Nếu không có thành để cố định, phần ren và đai ốc khóa sẽ không phát huy đúng chức năng.

Có thể dùng một đầu ống 4 mm và đầu còn lại ống 6 mm không?

Không nên. Phiên bản này có hai đầu cùng dành cho ống 4 mm. Muốn nối hai cỡ khác nhau cần sử dụng đầu nối giảm có cấu hình 4 mm sang 6 mm.

Đầu nối Inox 304 cỡ 4 mm có phù hợp với ống PU không?

Có, với điều kiện ống PU có đường kính ngoài chính xác 4 mm và độ cứng phù hợp với cơ cấu siết. Nên cắt đầu ống vuông, không dập méo trước khi lắp.

Lỗ khoan trên thành có phải là 4 mm không?

Không. Lỗ khoan phải theo đường kính phần ren xuyên thành của đầu nối. Kích thước 4 mm chỉ là đường kính ngoài của ống được siết tại hai đầu.

Vì sao ống 4 mm vẫn bị tuột sau khi siết?

Nguyên nhân thường gặp là dùng nhầm ống có OD nhỏ hơn 4 mm, đầu ống bị méo, chưa đưa ống vào đủ sâu, lắp sai thứ tự vòng siết hoặc bề mặt ống quá mềm. Cần tháo ra kiểm tra lại thay vì tiếp tục tăng lực siết.

Khi nào nên chuyển từ đầu nối 4 mm sang 6 mm hoặc 8 mm?

Nên chuyển sang cỡ lớn hơn khi đường ống dài, thiết bị cần lưu lượng cao, phản hồi khí bị chậm hoặc hệ thống có nhiều điểm tiêu thụ dùng chung một nguồn. Việc tăng cỡ ống cần thực hiện đồng bộ với đầu nối và các thiết bị liên quan.
