Đầu nối Inox 304 có 2 đầu siết ống 8 và siết thành

Đầu nối Inox 304 hai đầu siết ống 8 và siết thành dùng cho vị trí xuyên vách

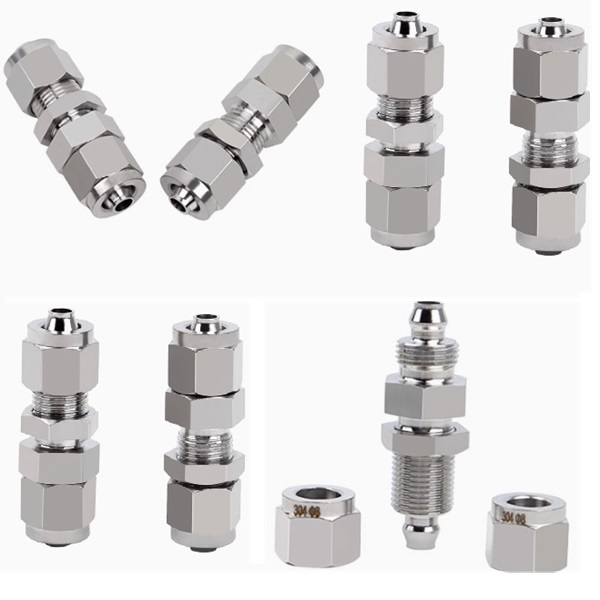

Đầu nối Inox 304 có 2 đầu siết ống 8 và siết thành được thiết kế để nối hai đoạn ống có đường kính ngoài 8 mm tại vị trí đi xuyên qua vách tủ, thành máy, tấm gá hoặc bề mặt ngăn cách giữa hai khoang thiết bị. Khác với đầu nối thẳng thông thường, sản phẩm có phần ren thân dài kết hợp đai ốc khóa, giúp cố định đầu nối trực tiếp lên thành lắp đặt thay vì để toàn bộ cụm nối treo tự do trên đường ống.

Size 8 phù hợp với các hệ thống cần đường ống gọn nhưng vẫn muốn duy trì tiết diện lưu thông lớn hơn loại ống 4 mm hoặc 6 mm. Đây là lựa chọn thường gặp trong tủ máy, cụm phân phối khí, thiết bị thử nghiệm, hệ thống dẫn nước sạch quy mô nhỏ và các vị trí cần tháo lắp đường ống ở cả hai phía của vách.

Điểm cần hiểu đúng là số 8 thể hiện đường kính ngoài của ống lắp vào đầu siết, không phải đường kính ren thân, đường kính ngoài của đai ốc hay đường kính lỗ cần khoan trên tấm lắp.

Ý nghĩa kích thước ống 8 mm

Cả hai đầu của sản phẩm đều được thiết kế để kẹp ống có đường kính ngoài danh nghĩa 8 mm. Khi lắp, ống được đưa qua đai ốc siết và vòng kẹp, sau đó ép giữ quanh bề mặt ngoài của ống khi đai ốc được vặn chặt.

Đường kính trong của ống không cố định theo tên gọi size 8 mà phụ thuộc vào chiều dày thành ống. Có thể xác định theo công thức:

Đường kính trong ống = 8 mm − 2 × chiều dày thành ống

Các giá trị trên dùng để xác định tiết diện bên trong của ống. Đường kính lỗ lưu thông bên trong đầu nối còn phụ thuộc vào kết cấu thực tế của từng mã sản phẩm. Khi hệ thống đặc biệt nhạy với lưu lượng, nên đối chiếu thêm kích thước lỗ thông của đầu nối thay vì chỉ dựa vào đường kính ngoài 8 mm.

Vị trí lắp phù hợp của đầu nối siết thành size 8

Sản phẩm phát huy đúng chức năng khi đường ống cần đi qua một bề mặt cố định. Phần thân ren được đưa qua lỗ khoan trên vách, sau đó đai ốc khóa được siết để giữ đầu nối tại chỗ. Hai đoạn ống 8 mm được lắp độc lập ở hai bên.

• Lắp xuyên qua thành tủ điều khiển hoặc tủ phân phối khí.
• Lắp trên tấm gá của máy tự động và thiết bị thử nghiệm.
• Nối ống giữa khoang bên trong và bên ngoài của thiết bị.
• Đưa đường ống qua vách ngăn mà không để mép tấm cọ trực tiếp vào ống.
• Tạo điểm nối cố định để thuận tiện tháo một phía khi bảo trì.
• Sắp xếp nhiều đường ống song song trên một bảng phân phối.

So với việc luồn ống trực tiếp qua lỗ khoan, đầu nối siết thành giúp vị trí xuyên vách rõ ràng và chắc chắn hơn. Ống không phải chịu toàn bộ lực kéo tại mép lỗ, đồng thời kỹ thuật viên có thể tháo riêng từng đoạn ống mà không cần rút cả tuyến ra khỏi thiết bị.

Khi nào nên chọn loại hai đầu đều siết ống 8 mm?

Nên chọn phiên bản này khi hai phía của vách đều sử dụng ống có đường kính ngoài 8 mm và không cần chuyển đổi sang ren trong, ren ngoài hoặc một cỡ ống khác. Việc dùng cùng một size ở hai đầu giúp quản lý vật tư đơn giản và hạn chế nhầm lẫn trong quá trình lắp ráp.

Size 8 đặc biệt phù hợp trong các trường hợp sau:

• Ống 6 mm có tiết diện bên trong quá nhỏ so với yêu cầu sử dụng.
• Không gian lắp đặt vẫn đủ cho đai ốc và thao tác bằng cờ lê.
• Cần một đường ống trung gian, không quá nhỏ như size 4–6 và không chiếm nhiều chỗ như size 10–12.
• Hai bên vách sử dụng cùng loại ống cứng hoặc ống bán cứng OD 8 mm.
• Thiết bị cần bố trí đầu nối cố định để thay ống nhanh khi bảo dưỡng.

Nếu một phía đang dùng ống 8 mm nhưng phía còn lại dùng ống 6 mm hoặc 10 mm, không nên cố ép ống vào đầu siết. Trường hợp đó cần chọn đầu nối chuyển cỡ đúng quy cách.

Ứng dụng thực tế của đầu nối Inox 304 size 8

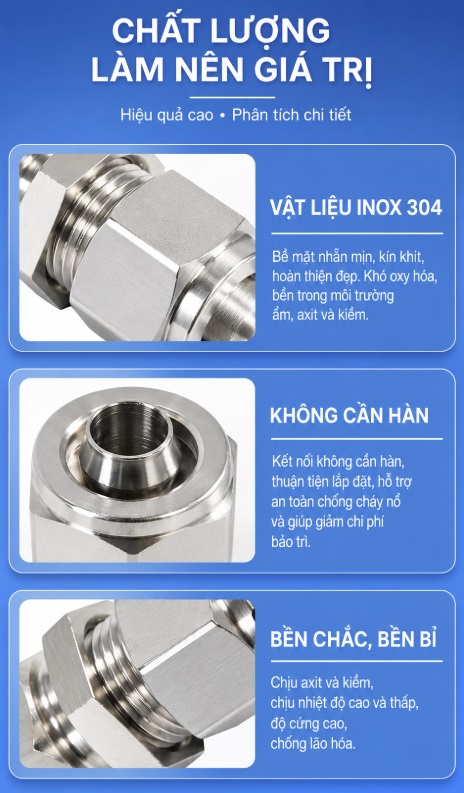

Vật liệu Inox 304 phù hợp với các vị trí cần bề mặt kim loại sạch, ít bị ảnh hưởng bởi độ ẩm thông thường và dễ vệ sinh hơn đầu nối bằng thép không bảo vệ bề mặt. Sản phẩm có thể được sử dụng trong nhiều cụm thiết bị kỹ thuật:

• Đường ống khí điều khiển trong tủ máy và dây chuyền tự động.
• Cụm lấy mẫu, dẫn nước hoặc dẫn dung dịch tương thích với Inox 304.
• Thiết bị đóng gói, máy chế biến và cụm máy cần bố trí đường ống gọn.
• Bảng thử nghiệm có nhiều đầu vào và đầu ra đi xuyên qua tấm panel.
• Cụm phân phối dùng ống Inox, ống đồng hoặc ống nhựa có kích thước phù hợp.
• Vị trí cần tháo đường ống ở một bên mà không làm xê dịch phía còn lại.

Trước khi sử dụng với hóa chất hoặc môi trường có thành phần ăn mòn mạnh, cần kiểm tra mức độ tương thích của Inox 304 với môi chất thực tế. Không nên chỉ dựa vào đặc tính “không gỉ” để kết luận rằng sản phẩm phù hợp với mọi loại dung dịch.

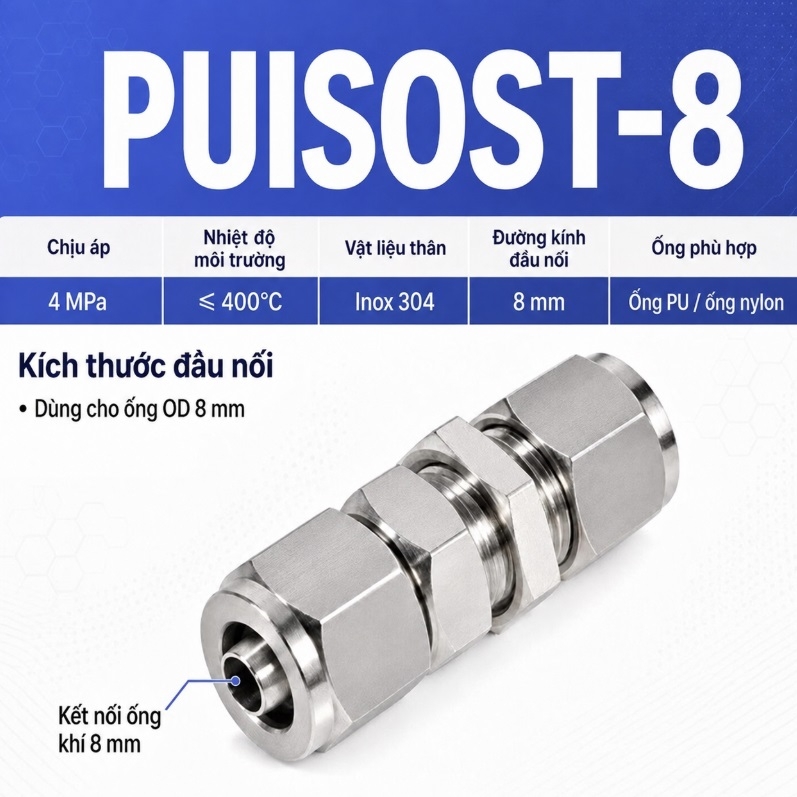

Bảng thông số riêng cho đầu nối hai đầu ống 8

So sánh size 8 với các cỡ ống gần giống

Không nên chọn size lớn hơn chỉ vì cho rằng đầu nối lớn luôn tốt hơn. Tăng từ 8 mm lên 10 mm hoặc 12 mm có thể làm thay đổi kích thước lỗ khoan, khoảng cách giữa các đầu nối và bán kính uốn của ống. Ngược lại, giảm xuống size 6 khiến ống 8 mm hiện có không thể lắp đúng vào vòng siết.

Có thể xem thêm các phiên bản cùng cấu tạo tại danh mục đầu nối Inox 304 hai đầu siết ống và siết thành. Với các kiểu kết nối khác, người mua có thể tham khảo đầu nối nhanh Inox để lựa chọn theo cấu trúc hệ thống.

Rủi ro khi chọn sai đầu nối ống 8

Sai kích thước chỉ 1–2 mm cũng có thể khiến cụm nối không hoạt động đúng. Các lỗi thường gặp gồm:

• Nhầm OD với ID: ống có đường kính trong 8 mm thường có đường kính ngoài lớn hơn 8 mm nên không lắp được vào đầu siết này.
• Dùng ống 6 mm cho đầu siết 8: vòng kẹp không thể giữ đúng bề mặt ngoài của ống.
• Dùng ống mềm quá mỏng: ống có thể bị biến dạng khi siết nếu không có kết cấu hỗ trợ phù hợp.
• Khoan lỗ theo đường kính ống: lỗ xuyên vách phải dựa trên đường kính ren thân, không phải số 8 ghi trên sản phẩm.
• Không kiểm tra chiều dày vách: phần ren hữu dụng có thể không đủ để lắp đai ốc khóa.
• Bố trí các lỗ quá sát: cờ lê không có không gian để giữ và siết đai ốc.
• Siết lệch ống: đầu ống vào không thẳng có thể làm vòng kẹp ép không đều.

Cách kiểm tra nhanh trước khi đặt hàng

1. Dùng thước cặp đo đường kính ngoài của ống tại nhiều vị trí.
2. Xác nhận kết quả đo gần 8 mm và không nhầm với đường kính trong.
3. Kiểm tra hai phía của vách có cùng sử dụng ống OD 8 mm hay không.
4. Đo chiều dày tấm lắp để bảo đảm phần thân ren có thể xuyên qua và khóa đai ốc.
5. Đối chiếu đường kính ren thân để xác định lỗ khoan chính xác.
6. Chừa khoảng trống quanh vị trí lắp để có thể thao tác đai ốc và đầu siết.
7. Kiểm tra vật liệu ống có phù hợp với cơ cấu vòng siết của đầu nối.

Lưu ý khi lắp đầu nối xuyên thành

Mép lỗ khoan nên được làm sạch để đầu nối tựa phẳng lên bề mặt tấm. Khi cố định thân, cần giữ đúng vị trí và siết đai ốc khóa vừa đủ để cụm nối không xoay. Sau đó mới đưa ống vào hai đầu theo đúng chiều sâu lắp cần thiết.

Đầu ống nên được cắt vuông, không móp và không còn ba via. Khi siết, giữ thân đầu nối bằng dụng cụ phù hợp để tránh truyền lực xoắn lên toàn bộ cụm. Sau khi hoàn tất, kiểm tra lại xem ống có bị kéo lệch, gập sát đầu nối hoặc cọ vào mép kim loại hay không.

Câu hỏi thường gặp về đầu nối hai đầu siết ống 8

1. Đầu nối size 8 lắp cho ống có đường kính trong 8 mm được không?

Không thể xác định chỉ từ đường kính trong. Sản phẩm được chọn theo đường kính ngoài ống là 8 mm. Nếu ống có ID 8 mm thì OD thường lớn hơn 8 mm và cần dùng đầu nối cỡ khác.

2. Hai đầu của sản phẩm có cùng lắp ống 8 mm không?

Có. Phiên bản này dùng ống OD 8 mm ở cả hai phía của vách, phù hợp cho tuyến ống không cần chuyển đổi kích thước.

3. Lỗ khoan trên tấm có phải là 8 mm không?

Không. Số 8 là đường kính ngoài của ống. Lỗ khoan phải căn cứ vào đường kính phần ren xuyên thành của đầu nối.

4. Có thể lắp ống 8 × 1 mm vào đầu nối này không?

Có thể xét về đường kính ngoài vì ống vẫn có OD 8 mm. Tuy nhiên cần kiểm tra loại vật liệu ống và khả năng làm việc với cơ cấu vòng siết thực tế.

5. Nên chọn size 8 hay size 10 cho tủ máy?

Nên chọn đúng theo OD của ống đang sử dụng. Size 8 phù hợp khi hệ thống dùng ống 8 mm và muốn tiết kiệm diện tích hơn loại 10 mm. Không nên thay đổi size đầu nối nếu chưa thay đổi đồng bộ đường ống.

6. Đầu nối ống 8 siết thành khác đầu nối thẳng ống 8 như thế nào?

Loại siết thành có thân ren và đai ốc để cố định lên vách hoặc tấm panel. Đầu nối thẳng thông thường chủ yếu nối hai đoạn ống nhưng không có chức năng khóa chắc vào bề mặt xuyên qua.

7. Vì sao cần kiểm tra chiều dày thành tủ trước khi mua?

Nếu thành tủ quá dày so với chiều dài phần ren hữu dụng, đai ốc khóa có thể không ăn đủ ren. Ngược lại, tấm quá mỏng nhưng không được siết đúng cách có thể làm đầu nối xoay khi tháo lắp ống.

Chọn đúng size 8 để giữ tuyến ống gọn và ổn định

Đầu nối Inox 304 có 2 đầu siết ống 8 và siết thành phù hợp nhất khi cần nối hai đoạn ống OD 8 mm qua một vách cố định. Trước khi chọn, cần tách rõ ba thông số: đường kính ngoài của ống, đường kính trong của ống và đường kính phần ren xuyên vách. Việc xác nhận đúng ba yếu tố này giúp hạn chế sai lỗ khoan, sai cỡ vòng siết và thiếu chiều dài ren khi lắp thực tế.
