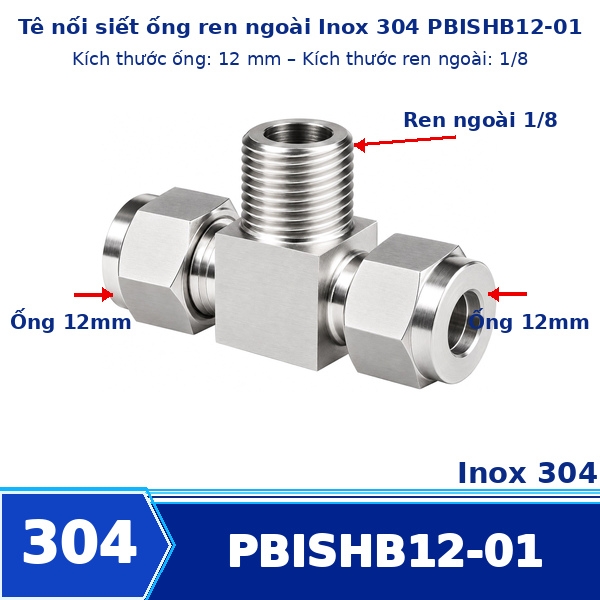

Đầu nối chữ T Inox 304 2 đầu siết hạt bắp ống 12 mm và 1 đầu ren ngoài 1/8

Cấu hình 12 mm – 1/8 giải quyết bài toán nào?

Phiên bản này dành cho cụm mà hai đoạn ống cùng đường kính ngoài 12 mm phải tiếp tục theo một trục, trong khi điểm giữa cần bắt vào van, bộ đo, khối chia hoặc thiết bị có ren cái 1/8. Hai đầu hạt bắp giữ ống Inox hoặc ống đồng bằng cơ cấu siết cơ khí. Nhánh ren ngoài tạo giao diện lắp với cổng thiết bị.

Sự kết hợp “ống lớn hơn – ren nhánh nhỏ” khiến PBISHB12-01 phù hợp với tình huống cần giữ tuyến ống 12 mm hiện hữu nhưng cổng nhận trên thiết bị chỉ là 1/8. Đây không phải lựa chọn mặc định cho mọi đường ống 12 mm. Nếu cổng cái thực tế là 1/4, 3/8 hoặc 1/2 thì phải chuyển sang mã tương ứng, dù hai đầu ống vẫn không đổi.

Ba vị trí phải đo riêng

• Đầu ống bên trái: đo đường kính ngoài, yêu cầu đúng 12 mm.
• Đầu ống bên phải: kiểm tra độc lập, không suy ra từ nhánh còn lại.
• Cổng thiết bị: xác nhận cỡ ren cái 1/8, dạng ren và bước ren bằng hồ sơ kỹ thuật hoặc dưỡng ren phù hợp.

Ưu tiên khi lắp gần van hoặc bộ đo có cổng nhỏ

PBISHB12-01 nên được xem như một điểm chuyển tiếp gọn giữa tuyến ống OD 12 mm và cổng nhánh 1/8. Khi bố trí sát van hoặc bộ đo, thân chữ T cần có khoảng hở để xoay vào ren mà không va vào vách tủ, tay van, đầu cáp hay chi tiết bên cạnh. Sau khi thân đã vào đúng vị trí, hai ốc siết hạt bắp vẫn phải còn không gian cho dụng cụ thao tác.

Nếu khóa hai đầu ống trước rồi mới cố xoay nhánh ren, toàn bộ tuyến ống có thể bị kéo xoắn. Tải đó truyền ngược vào hạt bắp, làm sai hướng ống hoặc gây ứng suất tại cổng thiết bị. Trình tự hợp lý là xử lý nhánh ren và hướng thân trước, sau đó mới căn hai đoạn ống 12 mm.

Ảnh hưởng của đường ống 12 mm đến bố trí

Ống OD 12 mm thường cần bán kính uốn và vùng thao tác lớn hơn ống 10 mm hoặc 8 mm. Không nên ép ống lệch tâm để “gặp” đầu nối. Khi khoảng cách giữa điểm kẹp ống và thân T quá ngắn, lực từ tuyến ống có thể dồn lên cổng ren 1/8 nhỏ hơn. Hãy bố trí kẹp đỡ ở vị trí thích hợp và để đoạn ống đi vào đầu hạt bắp theo trục thẳng.

Trong tủ máy hẹp, cần dựng thử hướng chữ T bằng kích thước lắp thực tế. Ảnh sản phẩm không đủ để xác định khoảng mở cờ lê hoặc chiều dài chiếm chỗ. Nếu không thể xoay thân mà không va chạm, nên thay đổi vị trí lắp, bổ sung đoạn chuyển đã được xác nhận hoặc chọn một hình dạng đầu nối khác.

Thông tin đã xác nhận cho mã PBISHB12-01

Áp suất, nhiệt độ, môi chất và khả năng tương thích vật liệu không được suy ra chỉ từ Inox 304. Hãy cung cấp điều kiện vận hành để người bán xác nhận đúng cấu hình trước khi đưa vào sử dụng.

Chọn 12–1/8 hay một cấu hình 12 mm liền kề?

Ba mã liền kề giữ nguyên hai đầu ống OD 12 mm nhưng thay đổi cỡ ren nhánh. Vì vậy, chúng không phải lựa chọn nâng cấp theo thứ tự “lớn hơn là tốt hơn”. Cỡ đúng là cỡ khớp với cổng cái thực tế và phương án làm kín đã được xác nhận.

Khi nào phải đổi cả đường kính ống?

Nếu một hoặc cả hai đoạn ống không có OD 12 mm, việc đổi riêng cỡ ren không giải quyết được sai lệch. Cần đo lại hai phía, xác định có phải tuyến giảm hay không rồi chọn cấu hình khác. Với ống OD 10 mm và cổng 1/8, hãy đối chiếu chữ T hạt bắp cho ống 10 mm, ren ngoài 1/8 thay vì dùng ống 10 mm trong bộ hạt bắp 12 mm.

Trình tự lắp để không truyền lực lên ren 1/8

1. Cô lập nguồn và xả áp: bảo đảm hệ thống ở trạng thái an toàn theo quy trình của đơn vị vận hành.
2. Kiểm tra cổng cái: làm sạch, xem tình trạng ren và xác nhận đúng cỡ, dạng ren, bước ren.
3. Ướm hướng chữ T: xác định hướng hai nhánh ống và vùng đặt cờ lê trước khi khóa.
4. Lắp nhánh ren: dùng phương pháp làm kín phù hợp với kiểu ren đã được xác nhận; không để vật liệu làm kín lọt vào dòng chảy.
5. Chuẩn bị hai đầu ống: cắt vuông, loại bỏ ba via, vết lõm và phần trầy xước tại vùng hạt bắp làm việc.
6. Lắp đúng thứ tự chi tiết: ốc siết, hạt bắp và thân nối phải đúng chiều theo cấu tạo thực tế.
7. Đưa ống vào thẳng trục: không dùng ốc siết để kéo một đoạn ống đang lệch về vị trí.
8. Siết có kiểm soát: giữ thân nối bằng dụng cụ phù hợp để mô-men không dồn vào cổng 1/8.
9. Kẹp đỡ tuyến ống: giảm tải rung, trọng lượng và lực uốn tác động lên thân chữ T.
10. Cấp áp từ từ: kiểm tra riêng vùng ren và từng đầu hạt bắp trước khi vận hành chính thức.

Chẩn đoán rò rỉ theo đúng vị trí

Không nên tiếp tục siết cả ba phía khi chưa xác định nơi rò. Việc siết quá mức có thể làm khó tháo bảo trì và không khắc phục được nguyên nhân sai cỡ. Hãy làm sạch bề mặt, cấp áp theo quy trình và quan sát từng vùng độc lập.

Trường hợp nên chọn và nên loại ngay

Nên chọn PBISHB12-01 khi

• Cả hai đầu tuyến đều là ống Inox hoặc ống đồng có OD 12 mm.
• Thiết bị có cổng ren cái 1/8 đã xác định đầy đủ, không chỉ ước lượng bằng mắt.
• Cần duy trì đường đi thẳng của hai đoạn ống và lấy nhánh tại chính vị trí cổng thiết bị.
• Có đủ khoảng hở để xoay thân, giữ thân và siết hai ốc mà không bẻ tuyến ống.
• Điều kiện vận hành đã được cung cấp để người bán xác nhận khả năng sử dụng.

Không nên chọn khi

• Một đầu ống là 10 mm, 14 mm hoặc kích thước khác 12 mm.
• Cổng thiết bị là ren trong 1/4, 3/8, 1/2 hoặc chưa biết tiêu chuẩn.
• Yêu cầu cả ba nhánh đều nhận ống; khi đó có thể tham khảo chữ T Inox 304 ba đầu siết hạt bắp.
• Ống mềm, độ dày thành ống hoặc vật liệu chưa được xác nhận phù hợp với cơ chế hạt bắp.
• Thân T phải chịu tải treo, rung mạnh hoặc lực uốn liên tục nhưng không có kẹp đỡ.

Bảo trì tập trung vào dấu hiệu thay đổi

Sau khi nghiệm thu, nên lưu lại ảnh hướng lắp, mã PBISHB12-01 và vị trí kẹp ống. Trong mỗi đợt kiểm tra, chú ý vết ẩm hoặc bám bụi bất thường quanh mối nối, dấu ống bị kéo lệch, ốc siết có dấu dịch chuyển, cổng thiết bị rung và hiện tượng ăn mòn tại khu vực tiếp xúc. Không tháo mối nối khi còn áp.

Nếu phải tháo, cần đánh giá tình trạng hạt bắp và đoạn ống đã chịu siết trước khi tái sử dụng. Không tự kết luận một chi tiết còn dùng được chỉ vì bề ngoài chưa biến dạng rõ. Khi đổi thiết bị có cổng ren khác, phải chọn lại cấu hình thay vì dùng lực hoặc phụ kiện chuyển đổi chưa được xác nhận.

Checklist trước khi gửi yêu cầu báo giá

• Mã cần hỏi: PBISHB12-01; model: SHB-IPB12-01.
• Số đo OD của từng ống: 12 mm và 12 mm.
• Vật liệu ống, độ dày thành ống và ảnh mặt cắt.
• Cỡ ren cái: 1/8; kèm dạng ren, bước ren hoặc thông tin thiết bị.
• Môi chất, áp suất, nhiệt độ và điều kiện rung thực tế.
• Ảnh toàn bộ vùng lắp để kiểm tra hướng chữ T và không gian dụng cụ.
• Số lượng, thời điểm cần hàng và yêu cầu chứng từ nếu có.

Để xem các cỡ ren và đường kính ống khác trong cùng họ sản phẩm, tham khảo toàn bộ đầu nối chữ T Inox 304 hai đầu hạt bắp và một đầu ren ngoài. Việc đi từ cấu hình cụ thể lên nhóm mẹ giúp kiểm tra phương án thay thế mà không nhầm giữa OD ống và cỡ ren.
