Co nối khí nén Inox 304 siết ống 8 mm ren ngoài 3/8

Mã sản phẩm: PLISO8-03

Loại: PKKN-I304-DNNINOX-PLISO

Tồn kho:

Còn hàng

Giá: Liên hệ

Co nối khí nén Inox 304 siết ống 8 mm ren ngoài 3/8 – mã PLISO8-03 – dùng cho hệ thống lấy mẫu. Cấu hình co 90 độ nhận ống OD 8 mm bằng cụm siết cơ khí và ghép vào cổng ren trong 3/8 inch; cần xác minh chuẩn ren, loại ống và điều kiện áp–nhiệt.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

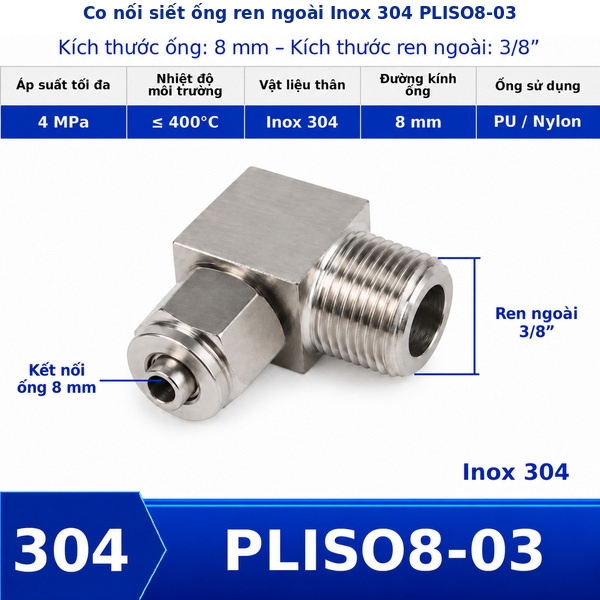

Co nối khí nén Inox 304 siết ống 8 mm ren ngoài 3/8, mã PLISO8-03, tạo góc chuyển hướng 90 độ giữa ống khí OD 8 mm và cổng ren trong tương ứng 3/8 inch. Cấu hình này được phân tích theo bối cảnh hệ thống lấy mẫu: nhánh lấy mẫu cần tháo kiểm soát. Người chọn cần xác nhận đồng thời OD ống, chuẩn ren, vật liệu ống, môi chất và khoảng thao tác; chỉ một thông số đúng chưa đủ để bảo đảm mối ghép làm việc ổn định.

Chức năng riêng của cấu hình – 8 mm / 3/8

PLISO8-03 đưa ống 8 mm vào thiết bị có cổng ren trong 3/8 inch mà không cần thêm măng xông trung gian. Tại hệ thống lấy mẫu, ưu điểm là thân co giúp đổi hướng gọn, vòng kẹp tạo lực giữ quanh ống và đầu ren ngoài cho phép tháo thiết bị độc lập. Cỡ ren không biểu thị lưu lượng thực; tiết diện ống, chiều dài, van và tải mới quyết định khả năng cấp.

Góc kiểm soát của PLISO8-03 tại hệ thống lấy mẫu là thể tích chết. Ghi số đo, ảnh lắp và điều kiện tải giúp lần bảo dưỡng sau có dữ liệu đối chiếu. Cách làm này đặc biệt hữu ích khi nhiễm bẩn mẫu có thể xuất hiện chậm và không biểu hiện trong phép thử áp tĩnh ngắn.

Đọc đúng hai kích thước – 8 mm / 3/8

Số 8 là đường kính ngoài của ống, còn 3/8 là ký hiệu cỡ ren. Với PLISO8-03, hãy đo OD ở hai phương bằng thước cặp và thử ren bằng dưỡng hoặc chi tiết mẫu đúng chuẩn. Không ép ren khi mới ăn một phần vòng; hiện tượng nặng bất thường có thể báo sai bước, lệch trục hoặc ba via.

Bối cảnh sử dụng tiêu biểu – 8 mm / 3/8

đổi hướng ống OD 8 mm vào cổng ren trong 3/8 inch tại hệ thống lấy mẫu. Trong tình huống nhánh lấy mẫu cần tháo kiểm soát, kỹ thuật viên nên dành khoảng thẳng trước đai ốc siết, kẹp ống để triệt tải ngang và chừa chỗ cho hai cờ lê. Điểm cần theo dõi riêng là nhiễm bẩn mẫu; tiêu chí quan sát thuận tiện nhất là thể tích chết.

Cấu tạo và cơ chế giữ – 8 mm / 3/8

Thân Inox 304 tiếp nhận một cụm đai ốc và vòng kẹp ở phía ống 8 mm và một chân ren ngoài 3/8 inch ở phía thiết bị. khi siết đúng, vòng kẹp tác động đều bề mặt ống thay vì chỉ chặn tại một điểm. Đầu ren kín nhờ phương án làm kín tương thích với chuẩn ren và môi chất; không nên mặc định mọi loại ren đều dùng cùng băng hoặc keo.

Chuẩn bị trước khi lắp – 8 mm / 3/8

Với PLISO8-03, ngắt nguồn, xả áp và làm sạch khu vực. Cắt ống 8 mm vuông góc, tẩy ba via, loại đoạn ô-van hoặc xước sâu. Làm sạch ren ngoài 3/8, xác minh không nứt và không dính lớp làm kín cũ. Chuẩn bị hai cờ lê đúng cỡ để giữ thân, tránh truyền mô-men sang bó ống.

Trình tự siết ống có kiểm soát – 8 mm / 3/8

Lắp phía ren 3/8 trước nếu thiết bị cố định, xoay bằng tay để nhận biết ăn ren tự nhiên rồi mới dùng dụng cụ. Tiếp theo đưa ống 8 mm vào hết chiều sâu, giữ thẳng tâm rồi siết đai ốc từng bước. Với hệ thống lấy mẫu, không dùng lực kéo ống để ép hai chi tiết đang lệch về cùng trục; cần chỉnh gá đỡ trước.

Thử kín và nghiệm thu – 8 mm / 3/8

Cấp áp chậm cho PLISO8-03, dùng phương pháp phát hiện rò phù hợp với môi chất và quy định an toàn. Quan sát cả chân ren, vùng đai ốc siết và chuyển động của ống. Ghi kết quả thể tích chết khi thiết bị nghỉ và khi đạt tải lớn nhất. Sau chu kỳ đầu, rà lại dấu dịch chuyển nhưng không tự động tăng lực nếu chưa tìm nguyên nhân.

Chẩn đoán sai lệch – 8 mm / 3/8

Nếu rò tại ren 3/8, kiểm tra chuẩn ren, bề mặt, vật liệu làm kín và độ đồng tâm. Nếu rò tại ống 8 mm, xem lại vết cắt, OD, vòng kẹp và vùng đã bị ép. Nếu thiết bị phản ứng chậm, đo áp động và lưu lượng; thay đầu nối mà không đo có thể bỏ sót lọc tắc, van nhỏ hoặc ống quá dài.

Bảo trì theo điều kiện – 8 mm / 3/8

Tần suất xem xét PLISO8-03 nên dựa vào rung, số lần tháo, nhiệt, hóa chất và mức quan trọng của hệ thống lấy mẫu. Dấu cần lưu gồm vệt ẩm, đổi màu, xước ống, đai ốc dịch chuyển và nhiễm bẩn mẫu. Khi tháo, xả áp hoàn toàn, giữ thân bằng cờ lê và đánh giá khả năng dùng lại từng chi tiết theo hướng dẫn kỹ thuật.

Giới hạn cần xác nhận – 8 mm / 3/8

Inox 304 không tự xác lập giới hạn cho toàn cụm. Nhiệt độ và áp suất cho phép của PLISO8-03 phải lấy theo thành phần yếu nhất: ống 8 mm, đai ốc siết, vật liệu làm kín, ren 3/8 và môi chất. Với chloride, axit, thực phẩm hoặc y tế, cần thêm đánh giá tương thích và yêu cầu vệ sinh riêng.

Thông số cần ghi trên phiếu yêu cầu

Hạng mục	Giá trị
Tên	Co nối khí nén Inox 304 siết ống 8 mm ren ngoài 3/8
Mã	PLISO8-03
Ống nhận	OD 8 mm
Cổng nhận	Ren trong 3/8 inch
Vật liệu thân	Inox 304
Điểm chú ý	nhiễm bẩn mẫu; theo dõi thể tích chết
