Ốc siết hạt bắp Inox 304 cho ống phi 12 mm

Khi OISHB-12 là lựa chọn phù hợp

Có thể chọn khi cần bảo trì từng nhánh trên bộ chia mà không tháo cả cụm, ống đúng OD 12 mm, hạt bắp đúng cỡ và thân nối xác nhận tương thích với ren trong của ốc. Thay riêng ốc hữu ích khi cạnh lục giác hoặc ren ốc hỏng nhưng thân nối, hạt và ống còn đủ điều kiện.

Không nên thay riêng ốc nếu ren ngoài thân bị kéo, mặt côn biến dạng, hạt sai kiểu hoặc đầu ống đã móp. Trong các trường hợp đó, một ốc mới không khắc phục được nguyên nhân và có thể che dấu hư hỏng của phần còn lại.

OISHB-12 tạo lực ép trong bộ siết như thế nào?

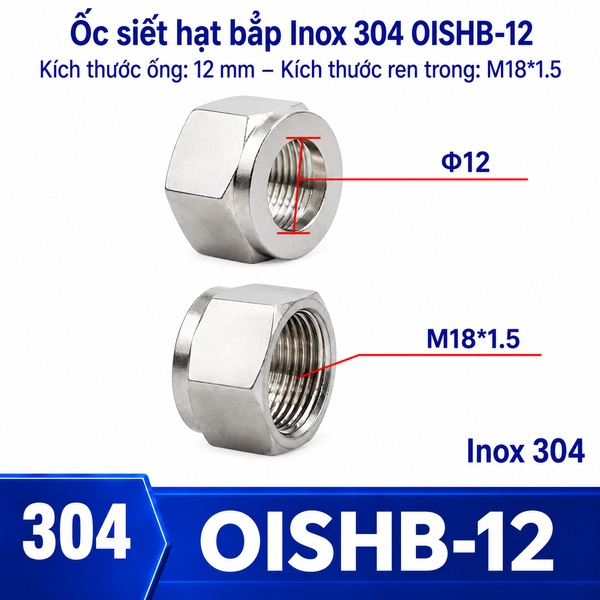

Ốc siết hạt bắp Inox 304 cho ống phi 12 mm, mã OISHB-12, là chi tiết có ren trong nằm phía ngoài bộ đầu nối. Khi vặn vào thân nối, ốc dịch chuyển và truyền lực lên hạt bắp; hạt mới là phần tiếp xúc để ép quanh ống OD 12 mm.

Góc đánh giá riêng của cỡ này là thuận tiện tháo bảo trì cho cụm phân phối cỡ vừa. Vị trí cần cân nhắc là manifold và đầu nối OD 12 mm cần tiếp cận thường xuyên. Ốc không được chọn độc lập chỉ theo vẻ ngoài, vì ren trong, chiều sâu khoang, mặt tỳ hạt và thân nối phải khớp nhau.

Lỗi lắp thường gặp ở ốc phi 12

Lỗi cần phòng ngừa là đặt mặt lục giác sát vách khiến lần tháo sau không đưa được dụng cụ. Chéo ren thường xuất hiện khi ốc bị nghiêng hoặc bó ống kéo lệch thân. Tròn cạnh xảy ra khi dụng cụ sai cỡ hay chỉ bám một phần mặt lục giác. Cả hai lỗi đều làm lần bảo trì sau khó hơn.

• Không ép ốc đang kẹt bằng tay đòn dài.
• Không kẹp vào vùng ren hoặc mặt tỳ bên trong.
• Không lắp khi hạt bắp thiếu hoặc ngược chiều.
• Không tiếp tục siết khi hệ thống còn áp.

Chọn ốc cho ống 12 mm nhưng phải kiểm tra ren riêng

Phương pháp chọn là kiểm tra khoảng mở cờ lê, chiều rút ốc và đường đưa ống ra khỏi thân. Cỡ ống 12 mm độc lập với loại ren nối thiết bị ở phía khác của fitting. Nếu ren chưa rõ, hãy dùng mã thân nối, mẫu còn nguyên hoặc dưỡng phù hợp; không thử bằng cách ép cờ lê lên chi tiết đang kẹt.

• Đo OD ống tại đoạn tròn: mục tiêu 12 mm.
• Đọc mã ốc: OISHB-12.
• So ren trong với ren ngoài của thân nối.
• Kiểm tra khoang hạt và mặt tạo lực không bị móp.

Trình tự lắp: ghi vị trí từng nhánh, xả áp, tháo hạt cũ rồi kiểm tra ren trước ráp

Khóa nguồn năng lượng, xả hết áp và làm sạch các chi tiết. Luồn ốc lên ống trước, đặt hạt bắp đúng chiều, đưa ống vào hết cữ của thân nối. Giữ trục thẳng và quay ốc bằng tay để xác nhận ren ăn êm.

Với OISHB-12, điểm kiểm soát là ghi vị trí từng nhánh, xả áp, tháo hạt cũ rồi kiểm tra ren trước ráp. Sau khi đã bắt ren đúng, dùng dụng cụ vừa mặt lục giác và siết theo hướng dẫn của bộ đầu nối. Không tự áp một mô-men chung cho mọi cỡ khi nhà bán hàng chưa xác nhận giá trị.

Khoảng thao tác quanh ốc phi 12

Bố trí chật có thể cho phép siết nhưng không đủ hành trình tháo ốc. Cần mô phỏng cả lúc lắp mới và lúc phải tháo khi ống, dây điện, nắp che đã ở vị trí làm việc. Dụng cụ phải tiếp cận vuông với mặt lục giác để hạn chế trượt cạnh.

Trong tình huống bảo trì từng nhánh trên bộ chia mà không tháo cả cụm, nên chừa đoạn ống thẳng và hướng rút rõ ràng. Không để ốc hoặc thân nối chịu lực ngang do ống bị bẻ, giá đỡ lệch hay bộ phận chuyển động kéo liên tục.

Kiểm tra kín và vị trí dừng của OISHB-12

Cách đánh giá sau lắp là thử kín riêng từng nhánh trước khi cho manifold hoạt động đồng thời. Cấp áp từng bước, quan sát chân bộ siết bằng dung dịch phát hiện rò phù hợp và theo dõi cả khi cơ cấu chuyển trạng thái. Bọt tăng liên tục yêu cầu xả áp và tháo kiểm tra.

Ghi lại vị trí tương đối của ốc với thân nối. Nếu ốc phải vào sâu khác thường hoặc ống vẫn xoay, hãy kiểm tra hạt, cỡ ống và độ sâu đưa ống; không coi việc siết thêm là biện pháp mặc định.

Đối chiếu OISHB-12 với cỡ gần nhất

Ốc siết cho ống phi 14 mm và lựa chọn phi 10 mm dùng để loại trừ sai cỡ, không phải sản phẩm thay thế. Thân ngoài gần nhau không chứng minh ren trong giống nhau. Dùng sai ốc có thể bắt được ít vòng, dừng quá sớm hoặc không truyền lực đúng lên hạt.

Bảo trì OISHB-12 và các chi tiết cần phối hợp

Trọng tâm bảo trì là kiểm tra dấu cấn dụng cụ, bẩn ren và số lần tháo lắp. Ren phải sạch, cạnh lục giác đủ để dụng cụ bám và khoang bên trong không có vết cấn. Ốc có ren kéo hoặc biến dạng nên được cách ly khỏi phụ tùng đạt yêu cầu.

Đối chiếu hạt bắp Inox 304 đúng cỡ, đầu nối thẳng hai đầu siết hạt bắp và đầu nối giảm dùng bộ siết hạt bắp. Bảy cỡ ốc được tập hợp tại nhóm ốc siết hạt bắp Inox 304.

Câu hỏi nhanh về OISHB-12

Ốc phi 12 có ren trong bằng 12 mm không?

Không. Số phi dùng để phân loại theo OD ống. Ren trong phải kiểm tra theo thân nối tương thích.

Khi nào không nên cố siết thêm?

Dừng khi ốc kẹt sớm, nghiêng, trượt cạnh, vào sâu bất thường hoặc hệ thống vẫn rò sau bước siết đúng quy trình.
