Đầu nối chữ T Inox 304 2 đầu siết ống 10 mm và 1 đầu ren ngoài 1/4

PBISO10-02: ghép tuyến ống 10 mm vào cổng 1/4

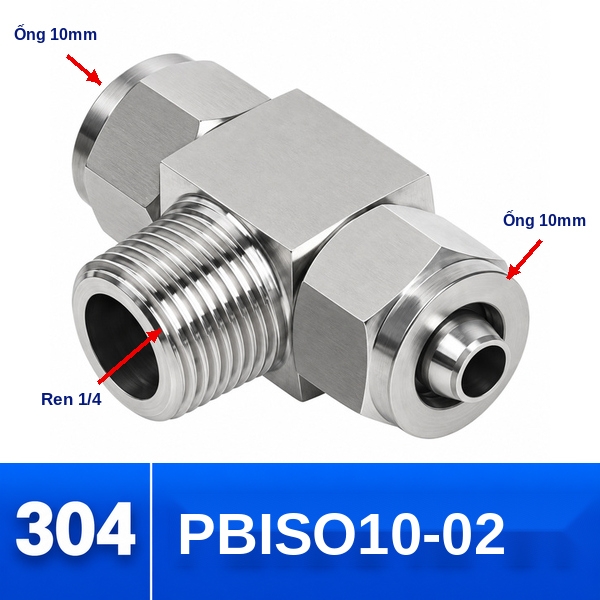

PBISO10-02 là T Inox 304 có hai đầu siết ống 10 mm và chân ren ngoài 1/4; model ghi nhận SO-IPB10-02. Trọng tâm đầu tiên là nhận dạng dữ liệu vì địa chỉ của mã PBISO10-02 dễ bị hiểu thành ren 1/2. Tên hàng, mã và xác nhận thực tế phải thống nhất.

URL đang dùng cho cấu hình 10 mm–1/4 kết thúc bằng “1-2”, trong khi tên và mã PBISO10-02 xác định cỡ ren là 1/4. Khi nhập dữ liệu hoặc đặt hàng, nên dựa đồng thời vào tên, mã và xác nhận của người bán. Vị trí cần khảo sát là cải tạo cụm thiết bị cũ; ưu tiên đối chiếu nhãn và URL.

Xác minh mã có địa chỉ dễ nhầm

Website xác nhận tên, mã, model, vật liệu và cơ chế kết nối. Điều kiện áp suất, nhiệt độ, môi chất cùng chuẩn ren phải hỏi lại người bán cho đúng lô và đúng ứng dụng; nội dung này không tự bổ sung giá trị chưa được xác nhận.

PBISO10-02 – Xác minh cấu hình có URL dễ nhầm

Cấu hình này phải được nhận dạng bằng mã PBISO10-02; tên hàng ghi rõ ống 10 mm và ren 1/4. URL chỉ là địa chỉ truy cập, không thay thế xác nhận kích thước.

Phiếu đặt hàng nên ghi đủ tên, mã, số lượng và yêu cầu kiểm tra thực tế. Nếu bất kỳ trường nào mâu thuẫn, tạm dừng cấp hàng để xác nhận.

PBISO10-02 – Chọn đúng hai kích thước độc lập

Thông số 10 mm dùng để đối chiếu với đường kính ngoài thực đo của ống. Thông số 1/4 dùng cho cổng ren của van, bộ chia hoặc thiết bị. Cần đo và nhận dạng cả hai phía; đúng một phía không đủ để lắp.

Ngoài kích thước danh nghĩa, hãy xác nhận kiểu ren đực–cái tương ứng, bước ren, hình thức làm kín tại ren và chiều dài phần ren sử dụng được. Những yếu tố này không được suy đoán từ tên hàng.

PBISO10-02 – Đặt cạnh cấu hình liền kề

Không chọn cấu hình liền kề bằng cách thêm bạc chuyển một cách mặc định. Mỗi chi tiết bổ sung làm thay đổi chiều dài cụm, vị trí ống và số điểm cần kiểm tra.

PBISO10-02 – Trình tự lắp có kiểm soát

1. Cô lập nguồn năng lượng và xả phần lưu chất còn lại theo quy trình của hệ thống.
2. Lau sạch cổng ren, đầu ống và bề mặt kẹp; loại bỏ ba via ở miệng ống.
3. Ướm thân T để xác định hướng hai nhánh trước khi làm kín ren.
4. Gắn phần ren bằng dụng cụ phù hợp, giữ lực tại vùng thân cho phép.
5. Đưa ống 10 mm vào đúng chiều sâu làm việc theo cấu tạo thực tế rồi siết đều từng phía.
6. Cố định ống, khôi phục nguồn từng bước và kiểm tra.

PBISO10-02 – Khoanh vùng và kiểm tra độ kín

Chia cụm thành ba vùng: chân ren 1/4, đầu siết thứ nhất và đầu siết thứ hai. Tăng điều kiện vận hành từ thấp lên mức làm việc được đơn vị sử dụng phê duyệt, quan sát từng vùng bằng phương pháp phù hợp với lưu chất.

Nếu phát hiện rò, ghi đúng vị trí trước khi tháo. Không siết bù đồng loạt vì thao tác đó che mất nguyên nhân như ống xước, ống cắt xiên, ren không tương thích hoặc thân bị kéo lệch.

PBISO10-02 – Nhóm dùng phối hợp hoặc thay thế

• Xem toàn bộ cấu hình T Inox 304 hai đầu siết ống và một ren ngoài để đối chiếu ống và ren.
• T Inox 304 ba đầu siết ống khi cả ba nhánh đều là ống.
• Co Inox 304 siết ống – ren ngoài khi chỉ cần đổi hướng một nhánh.
• T Inox 304 hai đầu siết hạt bắp – một ren ngoài nếu bản vẽ yêu cầu cơ cấu hạt bắp.

PBISO10-02 – Theo dõi sau khi vận hành

Sau lần chạy đầu, quan sát dấu dịch chuyển của ống, độ rung tại thân T và hiện tượng ẩm quanh chân ren. Chu kỳ kiểm tra tiếp theo nên dựa vào mức rung, số lần tháo và điều kiện môi trường của máy.

Khi bảo trì, thay đoạn ống có vết hằn sâu hoặc đầu cắt biến dạng. Không tái sử dụng chi tiết làm kín dùng một lần nếu nhà cung cấp của chi tiết đó không cho phép.

Hai câu hỏi quyết định cho PBISO10-02

Đặt PBISO10-02 cần ghi gì?

Ghi rõ ống 10 mm, ren 1/4, mã PBISO10-02 và yêu cầu ảnh nhãn.

Có dùng URL để suy ra ren không?

Không; URL của cấu hình này có phần cuối dễ gây nhầm.

Hồ sơ xác nhận PBISO10-02

Ghi rõ ren 1/4 bằng chữ cùng mã PBISO10-02; yêu cầu chụp nhãn trước khi giao. Hotline/Zalo TDKMART.COM: 0984 100 347 hoặc 0983 181 301.

Đối chiếu mã PBISO10-02 – ống 10 mm, ren 1/4 và toàn bộ nhóm có ống 10 mm trước khi chốt số lượng.
