Đầu nối chữ T Inox 304 2 đầu siết ống và 1 đầu ren ngoài

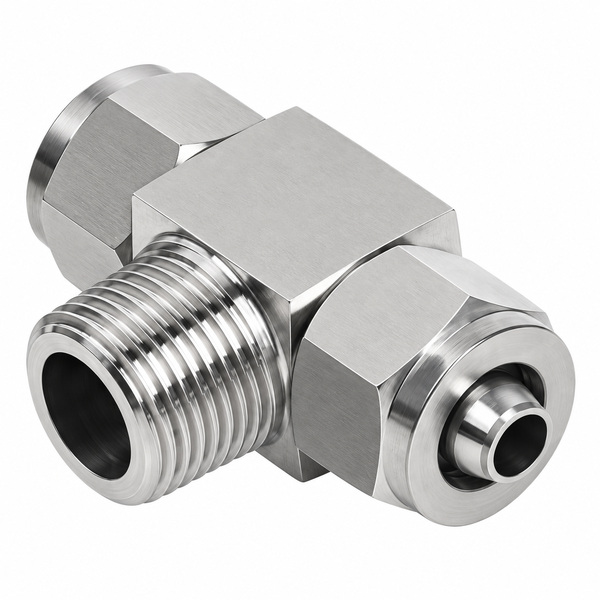

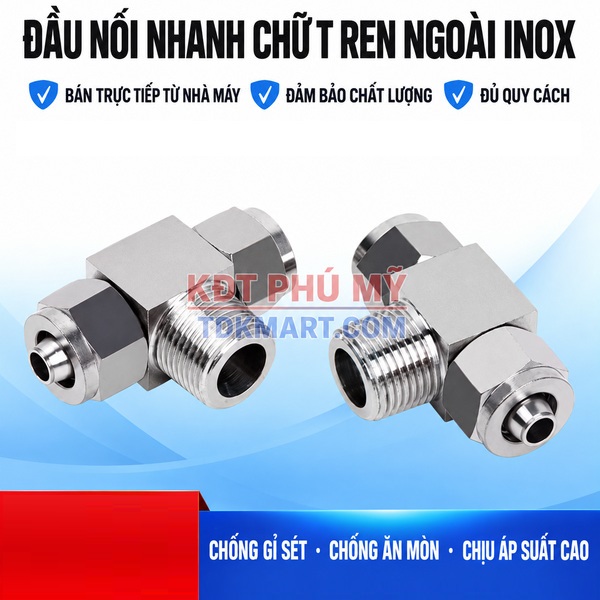

Đầu nối chữ T Inox 304 hai đầu siết ống và một đầu ren ngoài

Nhóm này gồm 16 cấu hình kết hợp bốn cỡ ống 6, 8, 10 và 12 mm với bốn cỡ ren ngoài 1/8, 1/4, 3/8 và 1/2. Mỗi sản phẩm có hai đầu siết dành cho ống cùng đường kính ngoài và một chân ren để gắn vào cổng ren cái tương thích.

Lựa chọn đúng phải giải quyết đồng thời ba câu hỏi: ống thực tế có đúng cỡ không, cổng thiết bị dùng đúng ren gì, và thân chữ T có đặt được theo hướng hai nhánh mong muốn không. Không quy đổi cỡ ống sang cỡ ren bằng suy đoán.

Đối chiếu đủ 16 cấu hình đang hoạt động

Ống	Ren ngoài	Mã	Đường dẫn	Trọng tâm lựa chọn

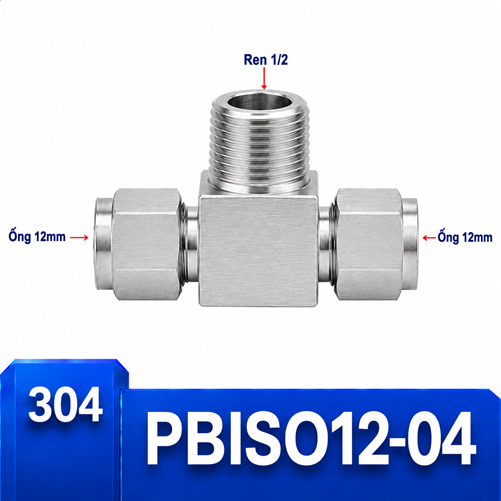

12 mm	1/2	PBISO12-04	T siết ống 12 mm – ren 1/2	đấu vào cổng thiết bị cỡ lớn
12 mm	3/8	PBISO12-03	T siết ống 12 mm – ren 3/8	tạo nhánh trên tuyến ống 12 mm

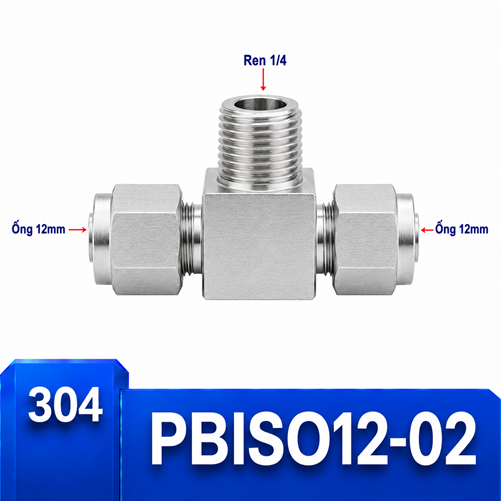

12 mm	1/4	PBISO12-02	T siết ống 12 mm – ren 1/4	cải tạo cổng ren nhỏ trên tuyến ống lớn

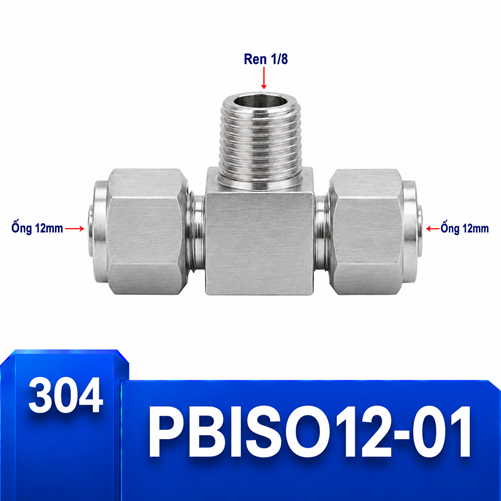

12 mm	1/8	PBISO12-01	T siết ống 12 mm – ren 1/8	lấy nhánh tín hiệu hoặc phụ trợ nhỏ

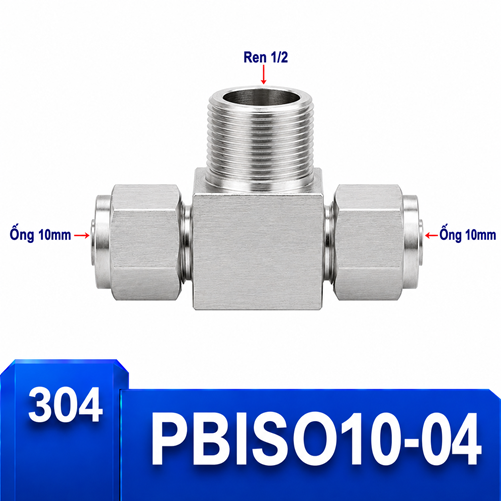

10 mm	1/2	PBISO10-04	T siết ống 10 mm – ren 1/2	chuyển từ cổng thiết bị lớn sang tuyến ống vừa

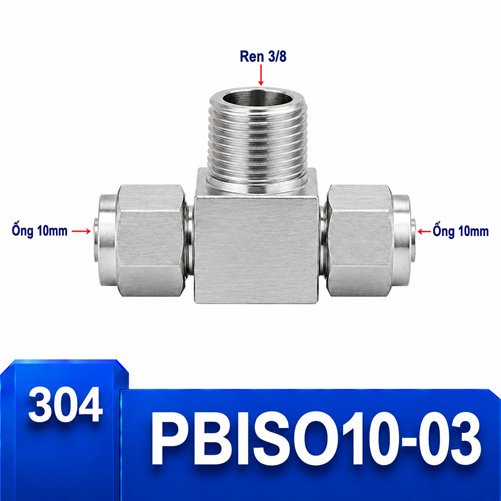

10 mm	3/8	PBISO10-03	T siết ống 10 mm – ren 3/8	phân nhánh tuyến cấp khí trung bình

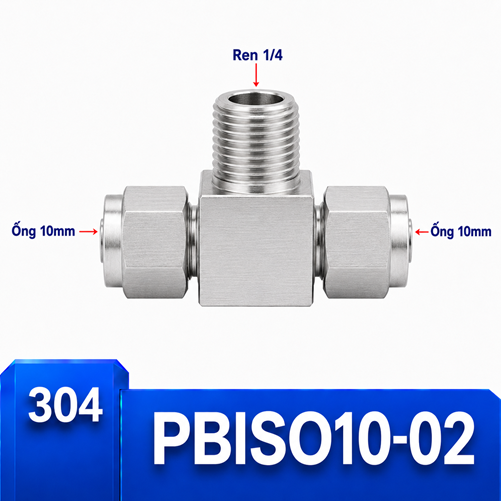

10 mm	1/4	PBISO10-02	T siết ống 10 mm – ren 1/4	ghép tuyến ống 10 mm vào cổng 1/4

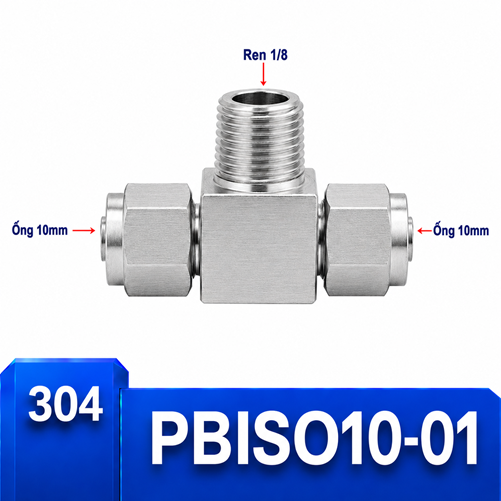

10 mm	1/8	PBISO10-01	T siết ống 10 mm – ren 1/8	đưa một nhánh nhỏ ra khỏi tuyến 10 mm

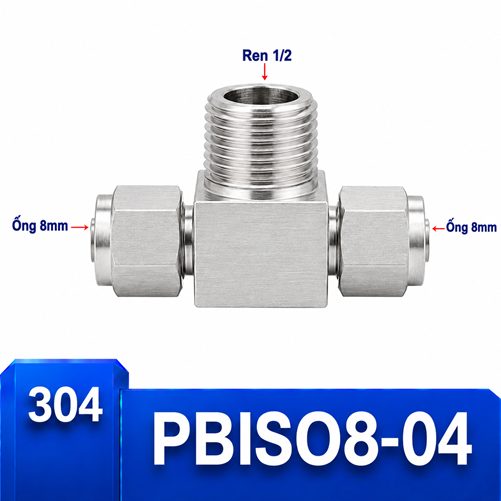

8 mm	1/2	PBISO8-04	T siết ống 8 mm – ren 1/2	đấu tuyến ống nhỏ vào thân van cỡ lớn

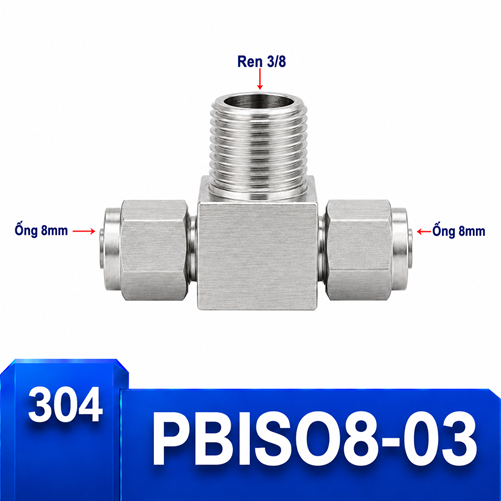

8 mm	3/8	PBISO8-03	T siết ống 8 mm – ren 3/8	rẽ hai hướng ống 8 mm từ một cổng ren

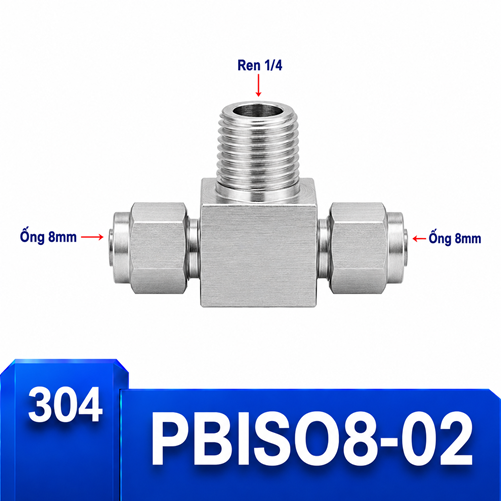

8 mm	1/4	PBISO8-02	T siết ống 8 mm – ren 1/4	bố trí nhánh tiêu chuẩn trong tủ máy
8 mm	1/8	PBISO8-01	T siết ống 8 mm – ren 1/8	lấy hai hướng ống nhỏ từ cổng gọn
6 mm	1/2	PBISO6-04	T siết ống 6 mm – ren 1/2	chuyển cổng ren lớn sang hai ống điều khiển

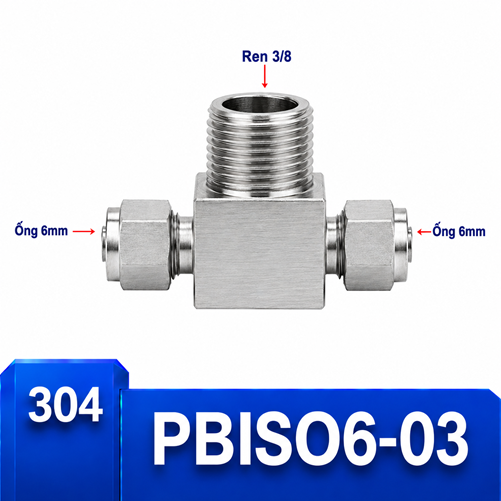

6 mm	3/8	PBISO6-03	T siết ống 6 mm – ren 3/8	chia hai nhánh điều khiển từ cổng trung bình

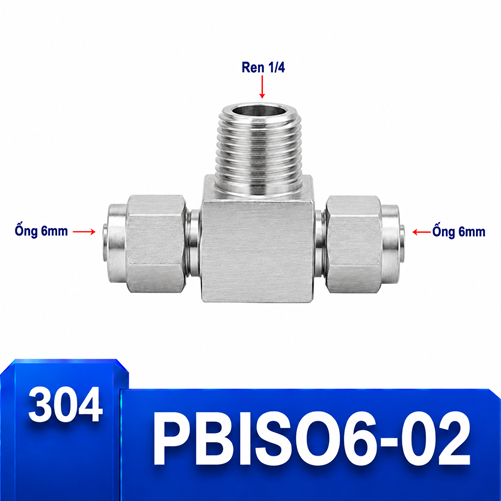

6 mm	1/4	PBISO6-02	T siết ống 6 mm – ren 1/4	đấu hai ống 6 mm vào cổng thông dụng

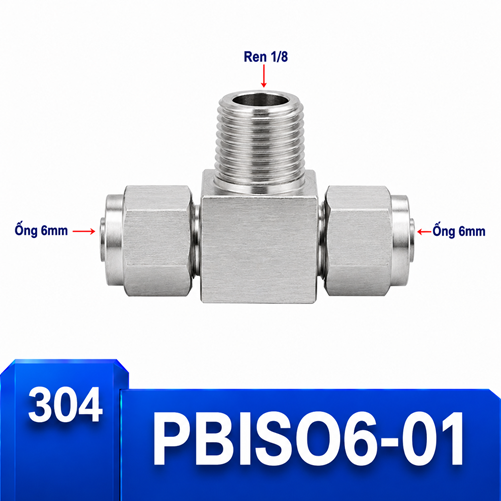

6 mm	1/8	PBISO6-01	T siết ống 6 mm – ren 1/8	hoàn thiện nhánh điều khiển nhỏ gọn

Ma trận quyết định theo hiện trường

Tình huống	Ưu tiên kiểm tra	Hướng xử lý
Hai nhánh cùng cỡ ống, gắn vào một cổng ren	Ống, ren, hướng T	Chọn một trong 16 cấu hình bên dưới
Ba phía đều là ống	Ba đường kính ngoài	Dùng kiểu ba đầu siết ống
Hai nhánh không cùng cỡ	Cỡ từng nhánh	Xem T giảm
Chỉ cần đổi hướng một nhánh	Góc đi ống	Xem co siết ống – ren ngoài
Cần tháo nhanh thường xuyên	Cơ chế đầu ống được phép	Đánh giá kiểu ghim ống

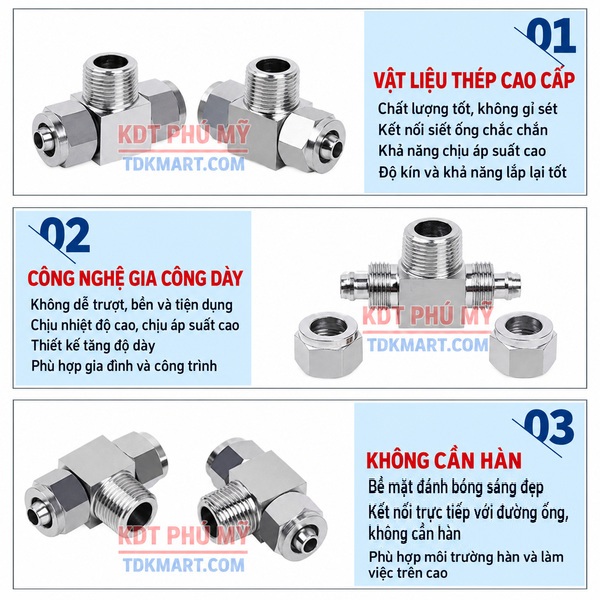

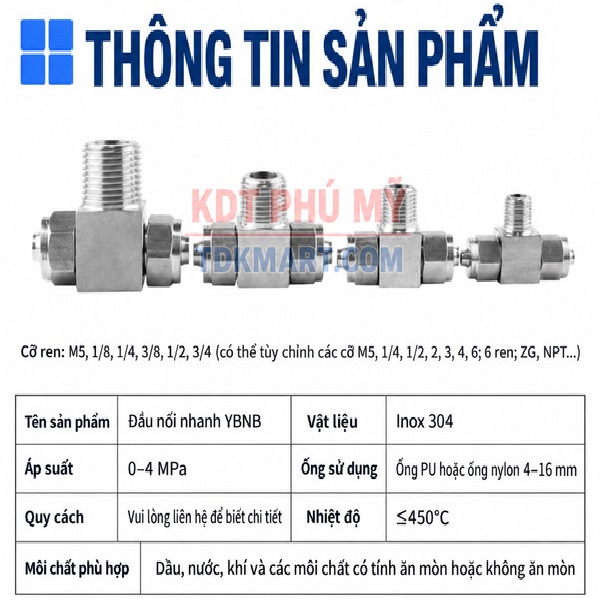

Hiểu đúng cơ chế hai đầu siết và một chân ren

Hai đầu siết giữ hai đoạn ống cùng cỡ được ghi trong tên. Chân ren ngoài kết nối vào van, bộ chia hoặc thiết bị có ren cái phù hợp. Vì hai cơ chế khác nhau, lỗi lắp cũng khác nhau: phía ống thường liên quan đầu cắt, bề mặt ống, chiều đưa ống và lực kẹp; phía ren thường liên quan hệ ren, bước ren, chiều sâu ăn ren và phương pháp làm kín.

Không dùng việc vặn được vài vòng làm bằng chứng ren tương thích. Nếu ren kẹt sớm, lệch trục hoặc cần lực bất thường, dừng và đo lại. Không tăng lực để ép hai hệ ren gần giống nhau.

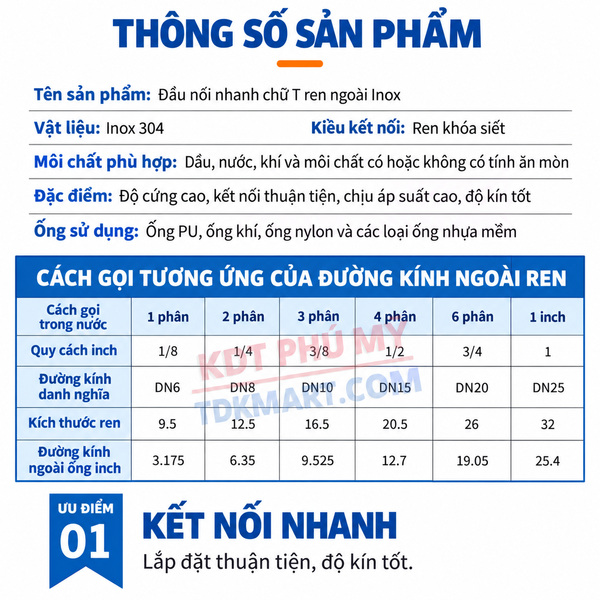

Chọn theo cỡ ống trước, sau đó khóa cỡ ren

Nhóm ống 12 mm

Ưu tiên đánh giá lưu lượng và khoảng đỡ cho tuyến ống lớn. Bốn cỡ ren cho phép khớp với nhiều cổng thiết bị nhưng không thay thế bước xác minh hệ ren.

Nhóm ống 10 mm

Phù hợp các tuyến cỡ vừa; cần phân biệt rõ URL của mã PBISO10-02 và PBISO10-04. Tên cùng mã hàng mới là cơ sở chọn cấu hình.

Nhóm ống 8 mm

Thường thuận tiện trong tủ máy và gần cơ cấu, nhưng cần chừa bán kính uốn cũng như lối bảo trì hai đầu siết.

Nhóm ống 6 mm

Hướng đến mạch điều khiển nhỏ; rủi ro chính là nhầm cỡ và để ống mảnh chịu rung hoặc kéo.

Sau khi chọn cỡ ống, đối chiếu bốn khả năng ren. Ren nhỏ không mặc nhiên dành cho áp thấp; ren lớn không mặc nhiên cho lưu lượng cao. Thiết kế tổng thể và xác nhận của người bán mới quyết định phạm vi dùng.

Ảnh hưởng đến bố trí đường ống

Thân T tạo hai trục ống đối diện và một trục ren vuông góc. Trước khi đặt hàng, cần đo khoảng cách tới vách, khung, van kế bên và vùng chuyển động. Chừa chỗ cho cờ lê giữ thân, thao tác hai đai siết và bán kính uốn ống.

Ống dài, rung hoặc có lực kéo cần giá đỡ độc lập. Không để đầu nối chịu vai trò treo ống. Nếu không gian chỉ cho một nhánh đổi hướng, co nối có thể hợp lý hơn thân T.

Kiểm soát trước, trong và sau khi lắp

Trước khi thao tác

Cô lập nguồn năng lượng, xả phần lưu chất còn lại theo quy trình của đơn vị vận hành và xác nhận thiết bị ở trạng thái an toàn. Đo đường kính ngoài ống bằng dụng cụ phù hợp; nhận dạng ren bằng dưỡng hoặc bản vẽ.

Khi lắp

Làm sạch đầu ống và cổng. Cắt ống vuông, loại bỏ ba via, ướm hướng thân T, hoàn tất phần ren rồi mới lắp hai nhánh ống. Giữ thân bằng dụng cụ đúng vị trí để mô-men không truyền qua vùng làm kín khác.

Khi chạy thử

Khôi phục điều kiện làm việc từng bước theo quy trình đã phê duyệt. Kiểm tra riêng chân ren và hai đầu siết. Nếu phát hiện rò, ghi vị trí rồi cô lập hệ thống trước khi xử lý.

Quy trình chọn cấu hình bằng hồ sơ hiện trường

Bước một là ghi lại chức năng của điểm kết nối: cấp cho hai tải, gom hai nhánh, lấy tín hiệu hay phục vụ bảo trì. Bước hai đo đường kính ngoài của cả hai đoạn ống; nếu hai số không bằng nhau thì loại ngay nhóm ba cổng cùng cỡ. Bước ba xác định cổng trên thiết bị là ren cái, đo đường kính, bước ren và đối chiếu bản vẽ. Bước bốn dựng thử hướng thân T trong không gian thực. Bước năm chọn mã PBISO ứng với đúng giao điểm giữa hàng cỡ ống và cột cỡ ren.

Phiếu xác nhận nên có ảnh tổng thể, ảnh cận cổng, thước đo trong ảnh, mã máy, chức năng hai nhánh và người duyệt. Cách làm này giảm rủi ro chọn theo hình minh họa, nhất là khi các cấu hình chỉ khác phần ren hoặc đường kính ống.

Đọc ma trận theo hàng

Nếu đã chắc chắn ống 12 mm, chỉ so PBISO12-01 đến PBISO12-04. Tương tự, ống 10 mm dùng dải PBISO10, ống 8 mm dùng PBISO8 và ống 6 mm dùng PBISO6. Chuyển sang hàng khác đồng nghĩa đổi cơ cấu giữ ống, không phải chỉ thay chân ren.

Đọc ma trận theo cột

Nếu cổng thiết bị đã xác nhận 3/8, so bốn mã kết thúc “-03” để chọn cỡ ống. Cột “-01” ứng với 1/8, “-02” ứng với 1/4 và “-04” ứng với 1/2 trong nhóm này. Quy tắc mã chỉ dùng để đối chiếu các sản phẩm đang hiển thị; vẫn cần xác nhận trên phiếu hàng.

Đánh giá vị trí lắp bằng sáu câu hỏi

Hai nhánh đi thẳng hai phía hay phải uốn ngay sau đầu siết?
Có đủ khoảng giữ thân trong lúc xử lý từng đầu ống không?
Cụm T có vướng nắp máy, cánh cửa, dây điện hoặc hành trình cơ cấu không?
Ống được kẹp vào kết cấu ở đâu và lực rung truyền theo hướng nào?
Khi bảo trì, có thể cô lập rồi tháo riêng từng nhánh không?
Nhân viên có nhìn thấy mã nhánh và vùng rò trong lúc chạy thử không?

Nếu một câu trả lời chưa rõ, cần hoàn thiện sơ đồ trước khi đặt. Một cỡ đúng về số học vẫn có thể sai về bố trí.

Ba kịch bản thay đổi thiết kế

Thiết bị đổi cổng nhưng giữ nguyên ống

Giữ hàng cỡ ống và chuyển sang cột ren mới. Kiểm tra lại chiều nhô vì phần chân ren khác có thể thay đổi khoảng dụng cụ và tải lên thân.

Tuyến ống đổi cỡ nhưng thiết bị giữ nguyên

Giữ cột ren và chọn hàng ống mới. Không chèn ống sai cỡ vào đầu siết cũ; đồng thời rà lưu lượng, bán kính uốn và vị trí kẹp.

Hai nhánh cần cỡ khác nhau

Không chọn một trong 16 mã này rồi bù bằng thao tác tại đầu ống. Chuyển sang nhóm T giảm hoặc giải pháp do người thiết kế chấp thuận.

Nghiệm thu để dễ bảo trì về sau

Ghi mã đầu nối, số lô nếu có, loại ống, kết quả nhận dạng ren, hướng nhánh và điều kiện thử. Chụp riêng ba vùng làm kín sau khi hoàn tất. Đánh dấu hai ống theo chức năng thay vì chỉ dùng vị trí trái–phải, bởi hướng quan sát có thể đổi.

Sau giai đoạn chạy đầu, kiểm tra dấu dịch chuyển, vết cọ, điểm kẹp và vùng ẩm. Mọi điều chỉnh phải thực hiện khi hệ thống đã được đưa về trạng thái an toàn theo quy trình của đơn vị sử dụng.

Phân biệt với những nhóm gần nhất

T Inox 304 ba đầu siết ống: dùng khi cả ba phía đều nối ống.
T giảm Inox 304 ba đầu siết ống: dùng khi các nhánh ống không cùng cỡ.
T Inox 304 hai đầu ghim ống và một ren ngoài: cơ chế đầu ống khác, chỉ chọn khi thiết kế cho phép.
T Inox 304 hai đầu siết hạt bắp và một ren ngoài: phù hợp khi bản vẽ yêu cầu kiểu hạt bắp.
Co Inox 304 một đầu siết ống và một ren ngoài: dùng khi chỉ cần một nhánh đổi hướng.
Co Inox 304 hai đầu siết ống: dùng để đổi hướng giữa hai đoạn ống.

Lỗi chọn sai thường gặp

Nhầm cỡ ống với cỡ ren; chỉ đo đường kính đỉnh ren; bỏ qua bước ren; chọn đầu nối vì hình ảnh tương tự; dùng T khi cần co; dùng ba đầu cùng cỡ khi thực tế cần T giảm; không tính khoảng thao tác; để ống kéo thân; và siết thêm mọi vị trí khi chỉ một vùng bị rò.

Một lỗi dữ liệu đáng chú ý là cấu hình PBISO10-02, ren 1/4, đang có URL kết thúc bằng “1-2”; còn PBISO10-04, ren 1/2, có URL kết thúc “1-2-1”. Luôn đối chiếu tên cùng mã thay vì đoán từ phần cuối địa chỉ.

Thông tin cần gửi để được đối chiếu

Đường kính ngoài, vật liệu và ảnh đầu ống.
Ảnh cổng thiết bị, cỡ ren dự kiến, số đo và bước ren nếu có.
Sơ đồ hướng hai nhánh, khoảng trống và vị trí kẹp ống.
Lưu chất, điều kiện vận hành, mức rung và yêu cầu vệ sinh.
Mã sản phẩm dự kiến, số lượng và thời điểm cần hàng.

Liên hệ TDKMART.COM qua Hotline/Zalo 0984 100 347 hoặc 0983 181 301 để xác nhận trước khi đặt.

Câu hỏi thường gặp

Có thể dùng một đầu siết cho ống khác cỡ không?

Không nên. Mỗi cấu hình được gọi theo cỡ ống cụ thể. Nếu hai nhánh khác nhau, chọn sản phẩm giảm phù hợp.

Có thể suy ra cỡ ren từ cỡ ống không?

Không. Đây là hai hệ kích thước độc lập.

Tại sao phải kiểm tra từng vùng kín?

Vì chân ren và hai đầu ống có cơ chế khác nhau; tách vùng giúp tìm đúng nguyên nhân và tránh siết quá mức.

Khi nào nên đổi sang co?

Khi chỉ cần một đường ống rời khỏi cổng thiết bị và không có nhu cầu chia thành hai nhánh.
