Đầu nối chữ T Inox 304 2 đầu siết ống 10 mm và 1 đầu ren ngoài 1/8

PBISO10-01: đưa một nhánh nhỏ ra khỏi tuyến 10 mm

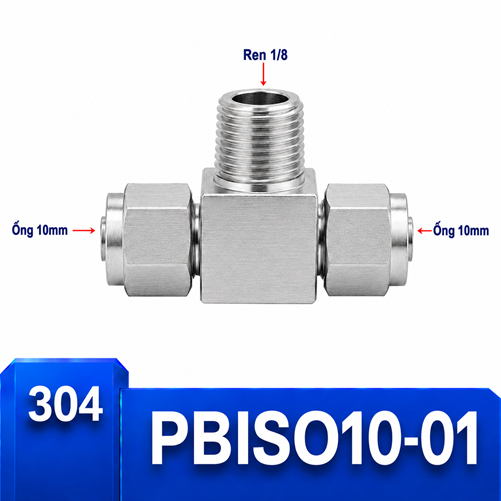

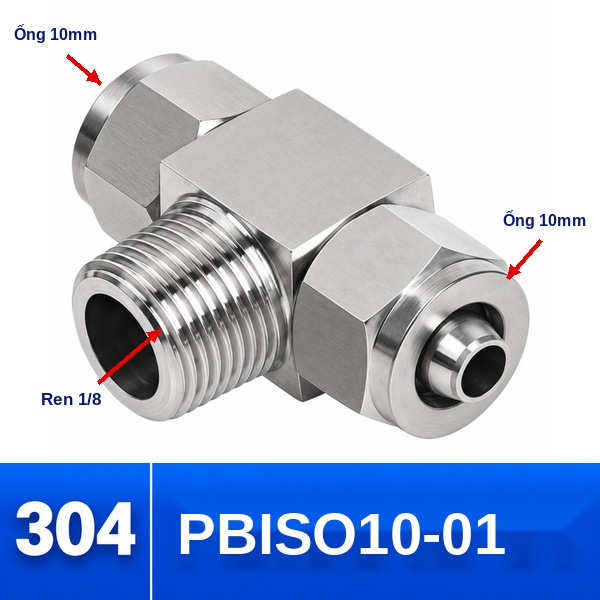

PBISO10-01 là T Inox 304 có hai đầu siết ống 10 mm và chân ren ngoài 1/8; model ghi nhận SO-IPB10-01. Mẫu này tạo độ chênh rõ giữa tuyến ống 10 mm và cổng 1/8. Người chọn cần đánh giá vai trò của điểm thắt thay vì mặc định hai nhánh sẽ nhận đủ dòng.

Ống 10 mm đi với ren 1/8 tạo nút chuyển cỡ rõ. Nên dùng khi cổng thiết bị bắt buộc là 1/8 và nhu cầu của nhánh phù hợp, không chọn chỉ vì đã có sẵn ống 10 mm. Vị trí cần khảo sát là hộp máy có ít khoảng trống; ưu tiên giới hạn uốn ống.

Dữ kiện của điểm thắt 10–1/8

Website xác nhận tên, mã, model, vật liệu và cơ chế kết nối. Điều kiện áp suất, nhiệt độ, môi chất cùng chuẩn ren phải hỏi lại người bán cho đúng lô và đúng ứng dụng; nội dung này không tự bổ sung giá trị chưa được xác nhận.

PBISO10-01 – Giải quyết khoảng lắp hẹp

Đo ba khoảng: từ mặt cổng đến vật cản, bề rộng cho hai đai siết và hành lang uốn ống. Một chi tiết có thể vặn vừa ren nhưng vẫn không dùng được nếu thiếu khoảng cho dụng cụ hoặc ống.

Ướm hướng thân trước khi hoàn tất làm kín ren. Nếu cần xoay ngược để lấy hướng, phải đánh giá lại phương pháp làm kín chứ không nới tùy ý.

PBISO10-01 – Khi cổng ren là điểm giới hạn

Cổng 1/8 có thể là tiết diện giới hạn so với hai nhánh ống 10 mm. Điều này không đồng nghĩa cấu hình sai, nhưng cần được người thiết kế chấp thuận cho chức năng cụ thể.

Không dùng cấu hình này để kỳ vọng tăng lưu lượng chỉ vì hai đầu ra có ống lớn. Năng lực thực tế còn phụ thuộc cổng nguồn và toàn bộ tuyến.

PBISO10-01 – Điều kiện nên chọn và nên tránh

Nên chọn khi đã có hai đoạn ống 10 mm, một cổng ren cái 1/8, và cần bố trí chữ T đúng tại vị trí dự kiến. Nên tránh khi cổng là ren trong/ngoài khác yêu cầu, kiểu ren chưa rõ, hoặc hai nhánh cần cỡ ống khác nhau.

Nếu mục đích là nối ba ống, dùng kiểu ba đầu siết sẽ trực tiếp hơn. Nếu cần hai cỡ ống khác nhau, xem nhóm T giảm thay vì chèn nhiều đầu chuyển.

PBISO10-01 – Bố trí ống quanh thân chữ T

Đặt thân T sao cho hai trục siết ống trùng với hướng chạy tự nhiên của ống. Nếu phải bẻ ống ngay sát đai siết, lực đàn hồi có thể kéo lệch thân và làm việc kiểm tra kín khó chính xác.

Chừa khoảng cho dụng cụ giữ thân, thao tác đai siết và tháo ống. Không dùng đầu nối như một giá treo; ống dài cần kẹp đỡ riêng.

PBISO10-01 – Khoanh vùng và kiểm tra độ kín

Chia cụm thành ba vùng: chân ren 1/8, đầu siết thứ nhất và đầu siết thứ hai. Tăng điều kiện vận hành từ thấp lên mức làm việc được đơn vị sử dụng phê duyệt, quan sát từng vùng bằng phương pháp phù hợp với lưu chất.

Nếu phát hiện rò, ghi đúng vị trí trước khi tháo. Không siết bù đồng loạt vì thao tác đó che mất nguyên nhân như ống xước, ống cắt xiên, ren không tương thích hoặc thân bị kéo lệch.

PBISO10-01 – Nhóm dùng phối hợp hoặc thay thế

• Xem toàn bộ cấu hình T Inox 304 hai đầu siết ống và một ren ngoài để đối chiếu ống và ren.
• T Inox 304 ba đầu siết ống khi cả ba nhánh đều là ống.
• Co Inox 304 siết ống – ren ngoài khi chỉ cần đổi hướng một nhánh.
• T Inox 304 hai đầu siết hạt bắp – một ren ngoài nếu bản vẽ yêu cầu cơ cấu hạt bắp.

PBISO10-01 – Trình tự lắp có kiểm soát

1. Cô lập nguồn năng lượng và xả phần lưu chất còn lại theo quy trình của hệ thống.
2. Lau sạch cổng ren, đầu ống và bề mặt kẹp; loại bỏ ba via ở miệng ống.
3. Ướm thân T để xác định hướng hai nhánh trước khi làm kín ren.
4. Gắn phần ren bằng dụng cụ phù hợp, giữ lực tại vùng thân cho phép.
5. Đưa ống 10 mm vào đúng chiều sâu làm việc theo cấu tạo thực tế rồi siết đều từng phía.
6. Cố định ống, khôi phục nguồn từng bước và kiểm tra.

Hai câu hỏi quyết định cho PBISO10-01

Điểm thắt 1/8 ảnh hưởng ra sao?

Có thể giới hạn dòng so với kỳ vọng từ ống 10 mm; cần kỹ sư đánh giá.

Khi nào đổi cỡ ren?

Khi cổng thiết bị thực tế khác hoặc thiết kế yêu cầu khả năng dòng khác.

Hồ sơ xác nhận PBISO10-01

Nêu lưu lượng yêu cầu của từng nhánh để đánh giá cổng 1/8 có phù hợp hay không. Hotline/Zalo TDKMART.COM: 0984 100 347 hoặc 0983 181 301.

Đối chiếu mã PBISO10-01 – ống 10 mm, ren 1/8 và toàn bộ nhóm có ống 10 mm trước khi chốt số lượng.
