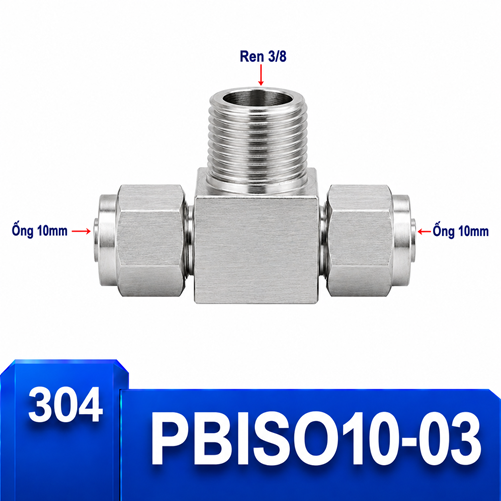

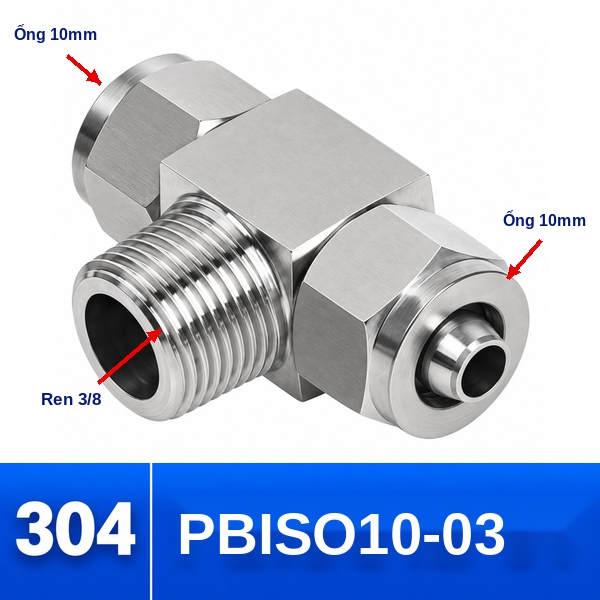

Đầu nối chữ T Inox 304 2 đầu siết ống 10 mm và 1 đầu ren ngoài 3/8

Mã sản phẩm: PBISO10-03

Loại: PKKN-I304-DNNINOX-PBISO

Tồn kho:

Liên hệ

Giá: Liên hệ

Mã PBISO10-03 kết hợp hai đầu siết ống 10 mm với một đầu ren ngoài 3/8. Phù hợp khi ống và cổng thiết bị đã được xác nhận, đồng thời có đủ khoảng cho hai nhánh và thao tác bảo trì.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

PBISO10-03: phân nhánh tuyến cấp khí trung bình

PBISO10-03 là T Inox 304 có hai đầu siết ống 10 mm và chân ren ngoài 3/8; model ghi nhận SO-IPB10-03. Trọng tâm là tổ chức đường ống trên khung máy. Hai nhánh 10 mm cần lối đi rõ, tránh vùng chuyển động và không che thao tác ở cụm điều khiển.

Cấu hình 10 mm–3/8 tạo tỷ lệ cân đối cho nhiều cụm máy cỡ vừa, nhưng không có nghĩa nó tự động phù hợp mọi van 3/8. Kiểu ren, bước ren và chiều sâu ăn ren vẫn phải được kiểm chứng. Vị trí cần khảo sát là khung máy tự động; ưu tiên đường đi gọn.

Điểm khóa của PBISO10-03: đo ống 10 mm độc lập với việc nhận dạng ren 3/8, sau đó ướm hướng hai nhánh tại đúng vị trí máy.

Ghi chú kỹ thuật cho đúng cặp kích thước

Ở mẫu 10 mm–3/8, đánh dấu nhánh ưu tiên và nhánh phụ ngay trên ống. Khi chạy thử, theo dõi phản ứng của từng cơ cấu thay vì chỉ quan sát đồng hồ nguồn.

Biên bản nghiệm thu nên ghi mã PBISO10-03, vị trí máy, hướng nhánh, cỡ ống thực đo, nhận dạng ren và kết quả kiểm tra ba vùng. Thông tin này giúp lần bảo trì sau lựa chọn đúng phụ tùng mà không phải suy đoán từ hình dáng.

Thông tin tuyến trung bình 10–3/8

Đối tượng	T Inox 304, hai đầu siết ống 10 mm, một ren ngoài 3/8
Khóa đặt hàng	PBISO10-03
Ký hiệu model	SO-IPB10-03
Điểm phải đo	Đường kính ngoài ống và nhận dạng đầy đủ cổng ren

Website xác nhận tên, mã, model, vật liệu và cơ chế kết nối. Điều kiện áp suất, nhiệt độ, môi chất cùng chuẩn ren phải hỏi lại người bán cho đúng lô và đúng ứng dụng; nội dung này không tự bổ sung giá trị chưa được xác nhận.

PBISO10-03 – Tổ chức hai hướng ống

Đánh dấu nhánh A và B theo chức năng, không theo trái–phải vì hướng nhìn thay đổi khi bảo trì. Giữ bán kính uốn của ống và tránh giao cắt trước mặt van hoặc cảm biến.

Nếu hai nhánh đi về hai cao độ khác nhau, dùng kẹp dẫn hướng để tách tải khỏi đầu siết. Không ép thân T xoay sau khi phần ren đã hoàn tất.

PBISO10-03 – Lựa chọn theo nhu cầu dòng chảy

Không thể kết luận lưu lượng chỉ bằng cỡ 10 mm, vì đường kính trong của ống, chiều dài tuyến, số đoạn uốn và cổng 3/8 đều ảnh hưởng. Cấu hình này nên được chọn sau khi kiểm tra yêu cầu dòng chảy của nhánh và tổn thất cho phép.

Nếu một nhánh tiêu thụ lớn hơn nhánh kia, thân T vẫn không tự cân bằng dòng. Việc phân phối cần được xử lý ở thiết kế van, tiết lưu hoặc thiết bị điều khiển phù hợp.

PBISO10-03 – Điều kiện nên chọn và nên tránh

Nên chọn khi đã có hai đoạn ống 10 mm, một cổng ren cái 3/8, và cần bố trí chữ T đúng tại vị trí dự kiến. Nên tránh khi cổng là ren trong/ngoài khác yêu cầu, kiểu ren chưa rõ, hoặc hai nhánh cần cỡ ống khác nhau.

Nếu mục đích là nối ba ống, dùng kiểu ba đầu siết sẽ trực tiếp hơn. Nếu cần hai cỡ ống khác nhau, xem nhóm T giảm thay vì chèn nhiều đầu chuyển.

PBISO10-03 – Trình tự lắp có kiểm soát

Cô lập nguồn năng lượng và xả phần lưu chất còn lại theo quy trình của hệ thống.
Lau sạch cổng ren, đầu ống và bề mặt kẹp; loại bỏ ba via ở miệng ống.
Ướm thân T để xác định hướng hai nhánh trước khi làm kín ren.
Gắn phần ren bằng dụng cụ phù hợp, giữ lực tại vùng thân cho phép.
Đưa ống 10 mm vào đúng chiều sâu làm việc theo cấu tạo thực tế rồi siết đều từng phía.
Cố định ống, khôi phục nguồn từng bước và kiểm tra.

PBISO10-03 – Khoanh vùng và kiểm tra độ kín

Chia cụm thành ba vùng: chân ren 3/8, đầu siết thứ nhất và đầu siết thứ hai. Tăng điều kiện vận hành từ thấp lên mức làm việc được đơn vị sử dụng phê duyệt, quan sát từng vùng bằng phương pháp phù hợp với lưu chất.

Nếu phát hiện rò, ghi đúng vị trí trước khi tháo. Không siết bù đồng loạt vì thao tác đó che mất nguyên nhân như ống xước, ống cắt xiên, ren không tương thích hoặc thân bị kéo lệch.

PBISO10-03 – Nhóm dùng phối hợp hoặc thay thế

Xem toàn bộ cấu hình T Inox 304 hai đầu siết ống và một ren ngoài để đối chiếu ống và ren.
T Inox 304 ba đầu siết ống khi cả ba nhánh đều là ống.
Co Inox 304 siết ống – ren ngoài khi chỉ cần đổi hướng một nhánh.
T Inox 304 hai đầu siết hạt bắp – một ren ngoài nếu bản vẽ yêu cầu cơ cấu hạt bắp.

PBISO10-03 – Đặt cạnh cấu hình liền kề

Phương án	Khác biệt cần xét	Khi cân nhắc
10 mm – 3/8	Đúng cấu hình đang chọn	Ống và cổng ren đều đã xác nhận
8 mm – 3/8	Đổi cỡ ống, giữ cỡ ren	Tuyến ống thực tế dùng 8 mm
10 mm – 1/4	Giữ cỡ ống, đổi cỡ ren	Cổng thiết bị là 1/4

Không chọn cấu hình liền kề bằng cách thêm bạc chuyển một cách mặc định. Mỗi chi tiết bổ sung làm thay đổi chiều dài cụm, vị trí ống và số điểm cần kiểm tra.
