Đầu nối chữ T Inox 304 2 đầu siết ống 12 mm và 1 đầu ren ngoài 1/2

Mã sản phẩm: PBISO12-04

Loại: PKKN-I304-DNNINOX-PBISO

Tồn kho:

Liên hệ

Giá: Liên hệ

Mã PBISO12-04 kết hợp hai đầu siết ống 12 mm với một đầu ren ngoài 1/2. Phù hợp khi ống và cổng thiết bị đã được xác nhận, đồng thời có đủ khoảng cho hai nhánh và thao tác bảo trì.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

PBISO12-04: đấu vào cổng thiết bị cỡ lớn

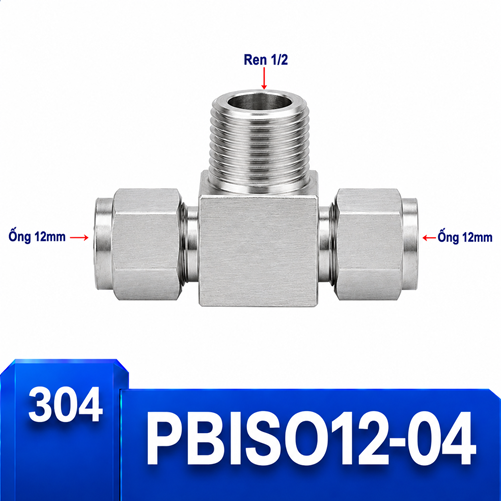

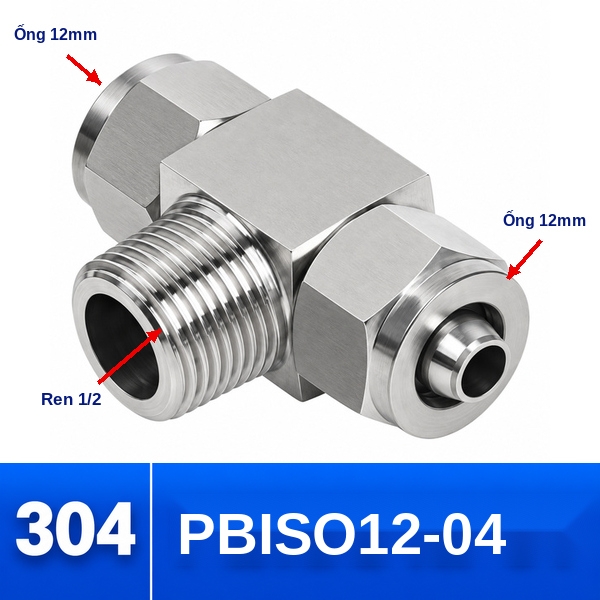

PBISO12-04 là T Inox 304 có hai đầu siết ống 12 mm và chân ren ngoài 1/2; model ghi nhận SO-IPB12-04. Cấu hình này được phân tích từ điểm neo là cổng ren lớn. Hai nhánh ống được xem như tải tác động lên chân lắp, vì vậy hướng tuyến và kẹp đỡ là điều kiện chọn đầu tiên.

Khi cổng ren nằm trên thân van nặng, cấu hình này cho phép hai đoạn ống chạy thẳng hai phía. Cách bố trí đó giảm số co phụ nhưng chỉ hiệu quả khi có đủ khoảng thao tác cho hai đai siết. Vị trí cần khảo sát là đường ống chính quanh cụm van; ưu tiên kiểm tra tải cơ học.

Điểm khóa của PBISO12-04: đo ống 12 mm độc lập với việc nhận dạng ren 1/2, sau đó ướm hướng hai nhánh tại đúng vị trí máy.

Ghi chú kỹ thuật cho đúng cặp kích thước

Với cổng 1/2 và ống 12 mm, ưu tiên khảo sát mặt gá và độ cứng của cụm van. Nếu hai ống đi ngược chiều, mỗi phía cần khoảng thẳng đủ để đầu ống không bị xiên trong vùng kẹp.

Biên bản nghiệm thu nên ghi mã PBISO12-04, vị trí máy, hướng nhánh, cỡ ống thực đo, nhận dạng ren và kết quả kiểm tra ba vùng. Thông tin này giúp lần bảo trì sau lựa chọn đúng phụ tùng mà không phải suy đoán từ hình dáng.

Phiếu nhận dạng theo chân ren lớn

Đối tượng	T Inox 304, hai đầu siết ống 12 mm, một ren ngoài 1/2
Khóa đặt hàng	PBISO12-04
Ký hiệu model	SO-IPB12-04
Điểm phải đo	Đường kính ngoài ống và nhận dạng đầy đủ cổng ren

Website xác nhận tên, mã, model, vật liệu và cơ chế kết nối. Điều kiện áp suất, nhiệt độ, môi chất cùng chuẩn ren phải hỏi lại người bán cho đúng lô và đúng ứng dụng; nội dung này không tự bổ sung giá trị chưa được xác nhận.

PBISO12-04 – Chọn đúng hai kích thước độc lập

Thông số 12 mm dùng để đối chiếu với đường kính ngoài thực đo của ống. Thông số 1/2 dùng cho cổng ren của van, bộ chia hoặc thiết bị. Cần đo và nhận dạng cả hai phía; đúng một phía không đủ để lắp.

Ngoài kích thước danh nghĩa, hãy xác nhận kiểu ren đực–cái tương ứng, bước ren, hình thức làm kín tại ren và chiều dài phần ren sử dụng được. Những yếu tố này không được suy đoán từ tên hàng.

PBISO12-04 – Bố trí ống quanh thân chữ T

Đặt thân T sao cho hai trục siết ống trùng với hướng chạy tự nhiên của ống. Nếu phải bẻ ống ngay sát đai siết, lực đàn hồi có thể kéo lệch thân và làm việc kiểm tra kín khó chính xác.

Chừa khoảng cho dụng cụ giữ thân, thao tác đai siết và tháo ống. Không dùng đầu nối như một giá treo; ống dài cần kẹp đỡ riêng.

PBISO12-04 – Đặt cạnh cấu hình liền kề

Phương án	Khác biệt cần xét	Khi cân nhắc
12 mm – 1/2	Đúng cấu hình đang chọn	Ống và cổng ren đều đã xác nhận
10 mm – 1/2	Đổi cỡ ống, giữ cỡ ren	Tuyến ống thực tế dùng 10 mm
12 mm – 3/8	Giữ cỡ ống, đổi cỡ ren	Cổng thiết bị là 3/8

Không chọn cấu hình liền kề bằng cách thêm bạc chuyển một cách mặc định. Mỗi chi tiết bổ sung làm thay đổi chiều dài cụm, vị trí ống và số điểm cần kiểm tra.

PBISO12-04 – Trình tự lắp có kiểm soát

Cô lập nguồn năng lượng và xả phần lưu chất còn lại theo quy trình của hệ thống.
Lau sạch cổng ren, đầu ống và bề mặt kẹp; loại bỏ ba via ở miệng ống.
Ướm thân T để xác định hướng hai nhánh trước khi làm kín ren.
Gắn phần ren bằng dụng cụ phù hợp, giữ lực tại vùng thân cho phép.
Đưa ống 12 mm vào đúng chiều sâu làm việc theo cấu tạo thực tế rồi siết đều từng phía.
Cố định ống, khôi phục nguồn từng bước và kiểm tra.

PBISO12-04 – Khoanh vùng và kiểm tra độ kín

Chia cụm thành ba vùng: chân ren 1/2, đầu siết thứ nhất và đầu siết thứ hai. Tăng điều kiện vận hành từ thấp lên mức làm việc được đơn vị sử dụng phê duyệt, quan sát từng vùng bằng phương pháp phù hợp với lưu chất.

Nếu phát hiện rò, ghi đúng vị trí trước khi tháo. Không siết bù đồng loạt vì thao tác đó che mất nguyên nhân như ống xước, ống cắt xiên, ren không tương thích hoặc thân bị kéo lệch.

PBISO12-04 – Theo dõi sau khi vận hành

Sau lần chạy đầu, quan sát dấu dịch chuyển của ống, độ rung tại thân T và hiện tượng ẩm quanh chân ren. Chu kỳ kiểm tra tiếp theo nên dựa vào mức rung, số lần tháo và điều kiện môi trường của máy.

Khi bảo trì, thay đoạn ống có vết hằn sâu hoặc đầu cắt biến dạng. Không tái sử dụng chi tiết làm kín dùng một lần nếu nhà cung cấp của chi tiết đó không cho phép.
