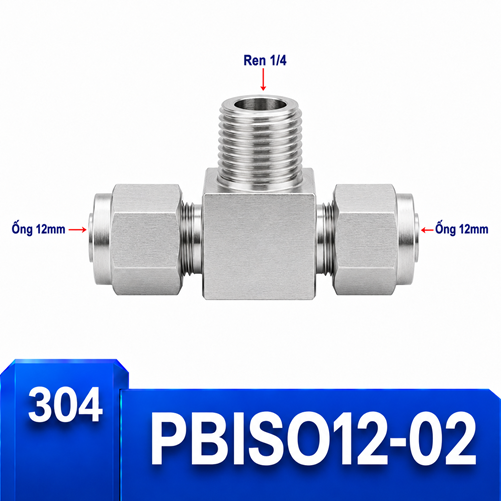

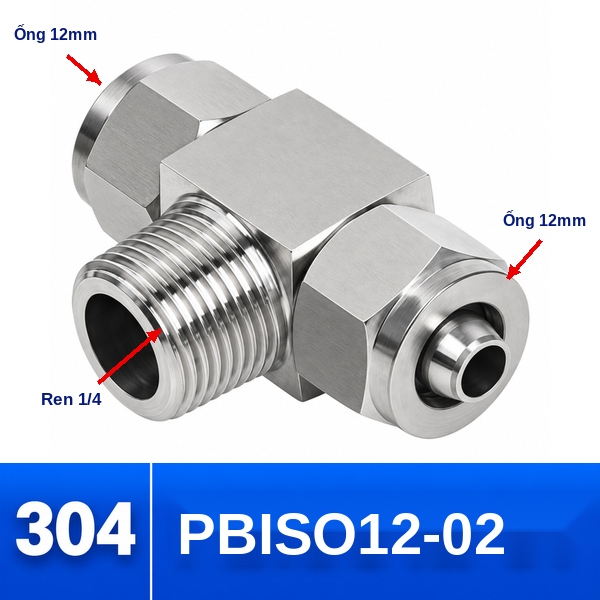

Đầu nối chữ T Inox 304 2 đầu siết ống 12 mm và 1 đầu ren ngoài 1/4

PBISO12-02: cải tạo cổng ren nhỏ trên tuyến ống lớn

PBISO12-02 là T Inox 304 có hai đầu siết ống 12 mm và chân ren ngoài 1/4; model ghi nhận SO-IPB12-02. Đây là bài toán cải tạo: cổng ren nhỏ đã tồn tại nhưng tuyến ống cần giữ ở cỡ lớn. Mục tiêu là xác minh giới hạn của cổng chứ không chỉ tìm chi tiết vặn vừa.

Đây là trường hợp đường ống và cổng thiết bị không đồng cỡ. Người lắp cần coi 12 mm và 1/4 là hai dữ kiện độc lập: số thứ nhất thuộc ống, số thứ hai thuộc ren. Vị trí cần khảo sát là đầu vào van có sẵn; ưu tiên xác minh bước ren.

Thông tin cải tạo cổng 1/4

Website xác nhận tên, mã, model, vật liệu và cơ chế kết nối. Điều kiện áp suất, nhiệt độ, môi chất cùng chuẩn ren phải hỏi lại người bán cho đúng lô và đúng ứng dụng; nội dung này không tự bổ sung giá trị chưa được xác nhận.

PBISO12-02 – Đọc đúng quan hệ ống và ren

Cỡ ống là số đo hệ mét theo đường kính ngoài; cỡ 1/4 là tên danh nghĩa của ren. Hai con số không phải phép quy đổi trực tiếp. Dùng thước để đo ống, còn ren cần dưỡng ren hoặc bản vẽ cổng.

Lỗi thường gặp là thấy đường kính đỉnh ren gần một giá trị milimét rồi gán ngay tên ren. Cách đó bỏ qua bước ren và hệ ren, dẫn tới ăn ren ít hoặc phá ren.

PBISO12-02 – Nhận diện trước khi đưa vào máy

Trước khi xuất kho, đối chiếu ba dấu hiệu: tên cấu hình 12 mm–1/4, mã PBISO12-02 và model SO-IPB12-02. Khi nhận hàng, chụp nhãn cùng chi tiết và tách riêng các cỡ gần nhau.

Ống mẫu và cổng mẫu giúp xác nhận nhanh hơn quan sát bằng mắt. Chỉ thử lắp bằng tay ở trạng thái sạch; nếu ren kẹt sớm, dừng lại để đo thay vì dùng lực.

PBISO12-02 – Trình tự lắp có kiểm soát

1. Cô lập nguồn năng lượng và xả phần lưu chất còn lại theo quy trình của hệ thống.
2. Lau sạch cổng ren, đầu ống và bề mặt kẹp; loại bỏ ba via ở miệng ống.
3. Ướm thân T để xác định hướng hai nhánh trước khi làm kín ren.
4. Gắn phần ren bằng dụng cụ phù hợp, giữ lực tại vùng thân cho phép.
5. Đưa ống 12 mm vào đúng chiều sâu làm việc theo cấu tạo thực tế rồi siết đều từng phía.
6. Cố định ống, khôi phục nguồn từng bước và kiểm tra.

PBISO12-02 – Đặt cạnh cấu hình liền kề

Không chọn cấu hình liền kề bằng cách thêm bạc chuyển một cách mặc định. Mỗi chi tiết bổ sung làm thay đổi chiều dài cụm, vị trí ống và số điểm cần kiểm tra.

PBISO12-02 – Khoanh vùng và kiểm tra độ kín

Chia cụm thành ba vùng: chân ren 1/4, đầu siết thứ nhất và đầu siết thứ hai. Tăng điều kiện vận hành từ thấp lên mức làm việc được đơn vị sử dụng phê duyệt, quan sát từng vùng bằng phương pháp phù hợp với lưu chất.

Nếu phát hiện rò, ghi đúng vị trí trước khi tháo. Không siết bù đồng loạt vì thao tác đó che mất nguyên nhân như ống xước, ống cắt xiên, ren không tương thích hoặc thân bị kéo lệch.

PBISO12-02 – Bố trí ống quanh thân chữ T

Đặt thân T sao cho hai trục siết ống trùng với hướng chạy tự nhiên của ống. Nếu phải bẻ ống ngay sát đai siết, lực đàn hồi có thể kéo lệch thân và làm việc kiểm tra kín khó chính xác.

Chừa khoảng cho dụng cụ giữ thân, thao tác đai siết và tháo ống. Không dùng đầu nối như một giá treo; ống dài cần kẹp đỡ riêng.

PBISO12-02 – Nhóm dùng phối hợp hoặc thay thế

• Xem toàn bộ cấu hình T Inox 304 hai đầu siết ống và một ren ngoài để đối chiếu ống và ren.
• T Inox 304 ba đầu siết ống khi cả ba nhánh đều là ống.
• Co Inox 304 siết ống – ren ngoài khi chỉ cần đổi hướng một nhánh.
• T Inox 304 hai đầu siết hạt bắp – một ren ngoài nếu bản vẽ yêu cầu cơ cấu hạt bắp.

Hai câu hỏi quyết định cho PBISO12-02

Tại sao ống 12 mm vẫn đi với ren 1/4?

Đây là hai kích thước độc lập; cấu hình chỉ phù hợp khi thiết kế chấp thuận cổng nhỏ.

Điều gì cần xem ở hệ thống cũ?

Tình trạng ren, chiều sâu hữu dụng, hướng cổng và chức năng nhánh.

Hồ sơ xác nhận PBISO12-02

Gửi ảnh cổng cũ, dưỡng ren đã dùng và mục tiêu cải tạo; không chỉ ghi đường kính đo ngoài. Hotline/Zalo TDKMART.COM: 0984 100 347 hoặc 0983 181 301.

Đối chiếu mã PBISO12-02 – ống 12 mm, ren 1/4 và toàn bộ nhóm có ống 12 mm trước khi chốt số lượng.
