Đầu nối chữ T Inox 304 2 đầu siết ống 12 mm và 1 đầu ren ngoài 3/8

Mã sản phẩm: PBISO12-03

Loại: PKKN-I304-DNNINOX-PBISO

Tồn kho:

Liên hệ

Giá: Liên hệ

Mã PBISO12-03 kết hợp hai đầu siết ống 12 mm với một đầu ren ngoài 3/8. Phù hợp khi ống và cổng thiết bị đã được xác nhận, đồng thời có đủ khoảng cho hai nhánh và thao tác bảo trì.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

PBISO12-03: tạo nhánh trên tuyến ống 12 mm

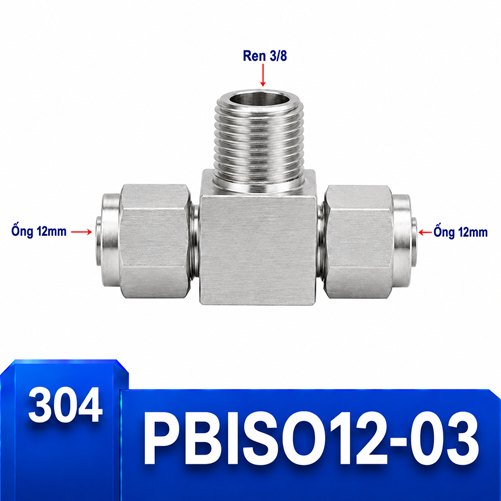

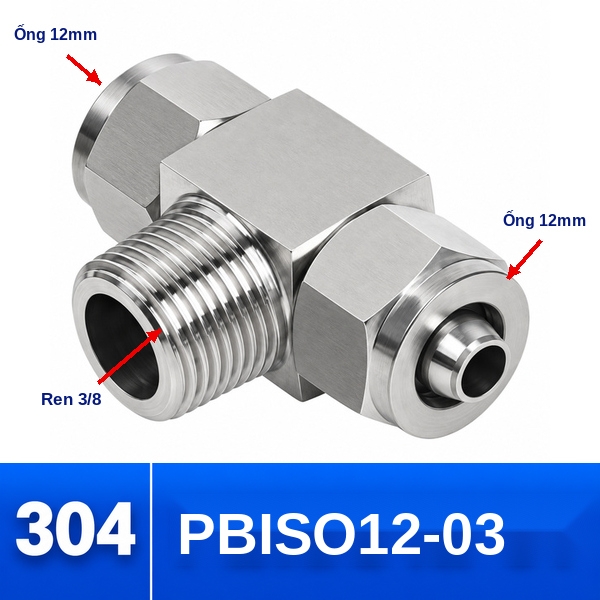

PBISO12-03 là T Inox 304 có hai đầu siết ống 12 mm và chân ren ngoài 3/8; model ghi nhận SO-IPB12-03. Điểm khởi đầu là nhu cầu chia một tuyến ống lớn thành hai hướng. Lưu lượng, chiều dài hai nhánh và vị trí cụm phân phối cần được xem cùng nhau trước khi khóa cỡ ren.

Tuyến ống 12 mm thường được chọn vì yêu cầu cấp lưu lượng cao hơn tuyến 10 mm trong cùng một bố trí. Tuy nhiên quyết định cuối cùng phải dựa vào lưu lượng tính toán và thông số ống thực tế, không suy ra chỉ từ đường kính ngoài. Vị trí cần khảo sát là cụm phân phối gần bộ điều khiển; ưu tiên cân bằng bố trí.

Điểm khóa của PBISO12-03: đo ống 12 mm độc lập với việc nhận dạng ren 3/8, sau đó ướm hướng hai nhánh tại đúng vị trí máy.

Ghi chú kỹ thuật cho đúng cặp kích thước

Ở tuyến 12 mm–3/8, hãy lập bảng nhu cầu của hai nhánh trước khi quyết định điểm chia. Đưa điểm T quá xa nguồn có thể làm việc cân chỉnh và truy vết sụt áp phức tạp hơn.

Biên bản nghiệm thu nên ghi mã PBISO12-03, vị trí máy, hướng nhánh, cỡ ống thực đo, nhận dạng ren và kết quả kiểm tra ba vùng. Thông tin này giúp lần bảo trì sau lựa chọn đúng phụ tùng mà không phải suy đoán từ hình dáng.

Dữ kiện cho tuyến phân phối 12 mm

Đối tượng	T Inox 304, hai đầu siết ống 12 mm, một ren ngoài 3/8
Khóa đặt hàng	PBISO12-03
Ký hiệu model	SO-IPB12-03
Điểm phải đo	Đường kính ngoài ống và nhận dạng đầy đủ cổng ren

Website xác nhận tên, mã, model, vật liệu và cơ chế kết nối. Điều kiện áp suất, nhiệt độ, môi chất cùng chuẩn ren phải hỏi lại người bán cho đúng lô và đúng ứng dụng; nội dung này không tự bổ sung giá trị chưa được xác nhận.

PBISO12-03 – Lựa chọn theo nhu cầu dòng chảy

Không thể kết luận lưu lượng chỉ bằng cỡ 12 mm, vì đường kính trong của ống, chiều dài tuyến, số đoạn uốn và cổng 3/8 đều ảnh hưởng. Cấu hình này nên được chọn sau khi kiểm tra yêu cầu dòng chảy của nhánh và tổn thất cho phép.

Nếu một nhánh tiêu thụ lớn hơn nhánh kia, thân T vẫn không tự cân bằng dòng. Việc phân phối cần được xử lý ở thiết kế van, tiết lưu hoặc thiết bị điều khiển phù hợp.

PBISO12-03 – Chọn đúng hai kích thước độc lập

Thông số 12 mm dùng để đối chiếu với đường kính ngoài thực đo của ống. Thông số 3/8 dùng cho cổng ren của van, bộ chia hoặc thiết bị. Cần đo và nhận dạng cả hai phía; đúng một phía không đủ để lắp.

Ngoài kích thước danh nghĩa, hãy xác nhận kiểu ren đực–cái tương ứng, bước ren, hình thức làm kín tại ren và chiều dài phần ren sử dụng được. Những yếu tố này không được suy đoán từ tên hàng.

PBISO12-03 – Bố trí ống quanh thân chữ T

Đặt thân T sao cho hai trục siết ống trùng với hướng chạy tự nhiên của ống. Nếu phải bẻ ống ngay sát đai siết, lực đàn hồi có thể kéo lệch thân và làm việc kiểm tra kín khó chính xác.

Chừa khoảng cho dụng cụ giữ thân, thao tác đai siết và tháo ống. Không dùng đầu nối như một giá treo; ống dài cần kẹp đỡ riêng.

PBISO12-03 – Khoanh vùng và kiểm tra độ kín

Chia cụm thành ba vùng: chân ren 3/8, đầu siết thứ nhất và đầu siết thứ hai. Tăng điều kiện vận hành từ thấp lên mức làm việc được đơn vị sử dụng phê duyệt, quan sát từng vùng bằng phương pháp phù hợp với lưu chất.

Nếu phát hiện rò, ghi đúng vị trí trước khi tháo. Không siết bù đồng loạt vì thao tác đó che mất nguyên nhân như ống xước, ống cắt xiên, ren không tương thích hoặc thân bị kéo lệch.

PBISO12-03 – Đặt cạnh cấu hình liền kề

Phương án	Khác biệt cần xét	Khi cân nhắc
12 mm – 3/8	Đúng cấu hình đang chọn	Ống và cổng ren đều đã xác nhận
10 mm – 3/8	Đổi cỡ ống, giữ cỡ ren	Tuyến ống thực tế dùng 10 mm
12 mm – 1/4	Giữ cỡ ống, đổi cỡ ren	Cổng thiết bị là 1/4

Không chọn cấu hình liền kề bằng cách thêm bạc chuyển một cách mặc định. Mỗi chi tiết bổ sung làm thay đổi chiều dài cụm, vị trí ống và số điểm cần kiểm tra.

PBISO12-03 – Trình tự lắp có kiểm soát

Cô lập nguồn năng lượng và xả phần lưu chất còn lại theo quy trình của hệ thống.
Lau sạch cổng ren, đầu ống và bề mặt kẹp; loại bỏ ba via ở miệng ống.
Ướm thân T để xác định hướng hai nhánh trước khi làm kín ren.
Gắn phần ren bằng dụng cụ phù hợp, giữ lực tại vùng thân cho phép.
Đưa ống 12 mm vào đúng chiều sâu làm việc theo cấu tạo thực tế rồi siết đều từng phía.
Cố định ống, khôi phục nguồn từng bước và kiểm tra.
