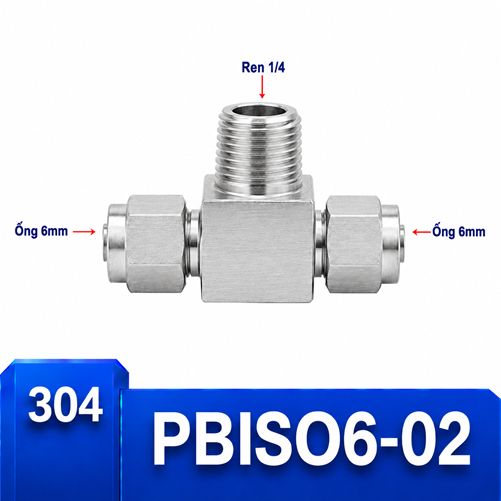

Đầu nối chữ T Inox 304 2 đầu siết ống 6 mm và 1 đầu ren ngoài 1/4

Mã sản phẩm: PBISO6-02

Loại: PKKN-I304-DNNINOX-PBISO

Tồn kho:

Liên hệ

Giá: Liên hệ

Mã PBISO6-02 kết hợp hai đầu siết ống 6 mm với một đầu ren ngoài 1/4. Phù hợp khi ống và cổng thiết bị đã được xác nhận, đồng thời có đủ khoảng cho hai nhánh và thao tác bảo trì.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

PBISO6-02: đấu hai ống 6 mm vào cổng thông dụng

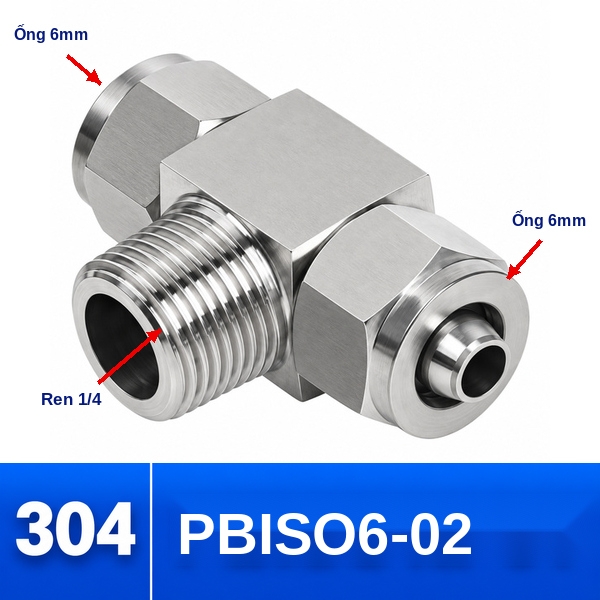

PBISO6-02 là T Inox 304 có hai đầu siết ống 6 mm và chân ren ngoài 1/4; model ghi nhận SO-IPB6-02. Ưu tiên của cấu hình 6 mm–1/4 là bảo trì nhanh cho mạch nhỏ. Việc đánh dấu hai tuyến ngay từ đầu giúp tránh đảo nhánh khi thay ống.

Ống 6 mm và ren 1/4 thường xuất hiện ở mạch điều khiển nhỏ. Lợi thế chính là tháo một nhánh mà vẫn nhận biết rõ tuyến còn lại nếu đánh dấu ống ngay từ khi lắp. Vị trí cần khảo sát là cụm van nhỏ và bàn máy; ưu tiên khả năng tháo lắp.

Điểm khóa của PBISO6-02: đo ống 6 mm độc lập với việc nhận dạng ren 1/4, sau đó ướm hướng hai nhánh tại đúng vị trí máy.

Ghi chú kỹ thuật cho đúng cặp kích thước

Mẫu 6 mm–1/4 thuận tiện cho mạch nhỏ khi hai nhánh có chức năng rõ. Dùng màu hoặc mã nhánh nhất quán để tránh đảo đường sau lần tháo đầu tiên.

Biên bản nghiệm thu nên ghi mã PBISO6-02, vị trí máy, hướng nhánh, cỡ ống thực đo, nhận dạng ren và kết quả kiểm tra ba vùng. Thông tin này giúp lần bảo trì sau lựa chọn đúng phụ tùng mà không phải suy đoán từ hình dáng.

Thông tin bảo trì 6–1/4

Đối tượng	T Inox 304, hai đầu siết ống 6 mm, một ren ngoài 1/4
Khóa đặt hàng	PBISO6-02
Ký hiệu model	SO-IPB6-02
Điểm phải đo	Đường kính ngoài ống và nhận dạng đầy đủ cổng ren

Website xác nhận tên, mã, model, vật liệu và cơ chế kết nối. Điều kiện áp suất, nhiệt độ, môi chất cùng chuẩn ren phải hỏi lại người bán cho đúng lô và đúng ứng dụng; nội dung này không tự bổ sung giá trị chưa được xác nhận.

PBISO6-02 – Thiết kế cho lần tháo bảo trì

Thiết kế điểm tháo sao cho có thể giữ thân T trong khi nới từng đai. Nếu buộc phải tháo cả cụm mới tiếp cận được, thời gian dừng máy và nguy cơ đổi nhầm nhánh sẽ tăng.

Ghi lại cỡ ống, cỡ ren, mã hàng và ảnh hướng lắp trong hồ sơ thiết bị. Đây là dữ liệu hữu ích hơn một mô tả chung về “đầu nối chữ T”.

PBISO6-02 – Nhận diện trước khi đưa vào máy

Trước khi xuất kho, đối chiếu ba dấu hiệu: tên cấu hình 6 mm–1/4, mã PBISO6-02 và model SO-IPB6-02. Khi nhận hàng, chụp nhãn cùng chi tiết và tách riêng các cỡ gần nhau.

Ống mẫu và cổng mẫu giúp xác nhận nhanh hơn quan sát bằng mắt. Chỉ thử lắp bằng tay ở trạng thái sạch; nếu ren kẹt sớm, dừng lại để đo thay vì dùng lực.

PBISO6-02 – Tổ chức hai hướng ống

Đánh dấu nhánh A và B theo chức năng, không theo trái–phải vì hướng nhìn thay đổi khi bảo trì. Giữ bán kính uốn của ống và tránh giao cắt trước mặt van hoặc cảm biến.

Nếu hai nhánh đi về hai cao độ khác nhau, dùng kẹp dẫn hướng để tách tải khỏi đầu siết. Không ép thân T xoay sau khi phần ren đã hoàn tất.

PBISO6-02 – Trình tự lắp có kiểm soát

Cô lập nguồn năng lượng và xả phần lưu chất còn lại theo quy trình của hệ thống.
Lau sạch cổng ren, đầu ống và bề mặt kẹp; loại bỏ ba via ở miệng ống.
Ướm thân T để xác định hướng hai nhánh trước khi làm kín ren.
Gắn phần ren bằng dụng cụ phù hợp, giữ lực tại vùng thân cho phép.
Đưa ống 6 mm vào đúng chiều sâu làm việc theo cấu tạo thực tế rồi siết đều từng phía.
Cố định ống, khôi phục nguồn từng bước và kiểm tra.

PBISO6-02 – Đặt cạnh cấu hình liền kề

Phương án	Khác biệt cần xét	Khi cân nhắc
6 mm – 1/4	Đúng cấu hình đang chọn	Ống và cổng ren đều đã xác nhận
8 mm – 1/4	Đổi cỡ ống, giữ cỡ ren	Tuyến ống thực tế dùng 8 mm
6 mm – 1/8	Giữ cỡ ống, đổi cỡ ren	Cổng thiết bị là 1/8

Không chọn cấu hình liền kề bằng cách thêm bạc chuyển một cách mặc định. Mỗi chi tiết bổ sung làm thay đổi chiều dài cụm, vị trí ống và số điểm cần kiểm tra.

PBISO6-02 – Khoanh vùng và kiểm tra độ kín

Chia cụm thành ba vùng: chân ren 1/4, đầu siết thứ nhất và đầu siết thứ hai. Tăng điều kiện vận hành từ thấp lên mức làm việc được đơn vị sử dụng phê duyệt, quan sát từng vùng bằng phương pháp phù hợp với lưu chất.

Nếu phát hiện rò, ghi đúng vị trí trước khi tháo. Không siết bù đồng loạt vì thao tác đó che mất nguyên nhân như ống xước, ống cắt xiên, ren không tương thích hoặc thân bị kéo lệch.
