Đầu nối chữ T Inox 304 2 đầu siết ống 8 mm và 1 đầu ren ngoài 1/2

Mã sản phẩm: PBISO8-04

Loại: PKKN-I304-DNNINOX-PBISO

Tồn kho:

Liên hệ

Giá: Liên hệ

Mã PBISO8-04 kết hợp hai đầu siết ống 8 mm với một đầu ren ngoài 1/2. Phù hợp khi ống và cổng thiết bị đã được xác nhận, đồng thời có đủ khoảng cho hai nhánh và thao tác bảo trì.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

PBISO8-04: đấu tuyến ống nhỏ vào thân van cỡ lớn

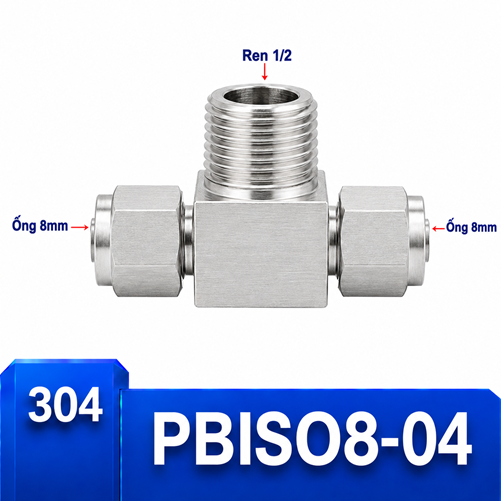

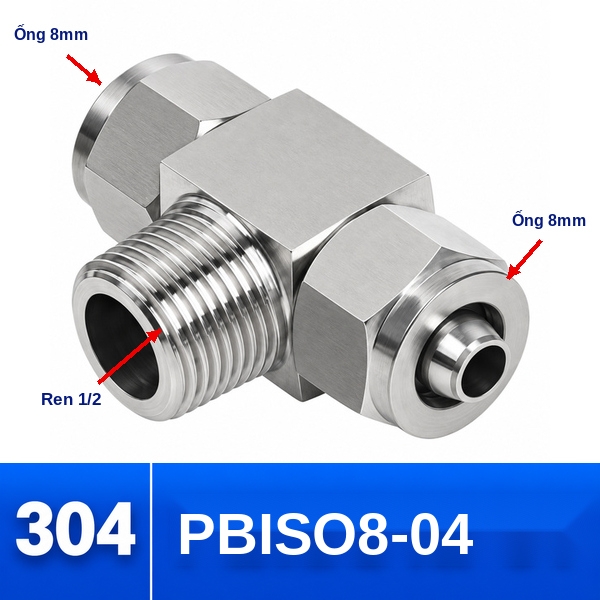

PBISO8-04 là T Inox 304 có hai đầu siết ống 8 mm và chân ren ngoài 1/2; model ghi nhận SO-IPB8-04. Đây là cấu hình cải tạo cổng lớn sang hai ống nhỏ. Giá đỡ và chiều nhô của cụm cần được giải quyết trước để tránh lực ngang trên thân van.

Một cổng 1/2 gắn hai ống 8 mm có thể hữu ích khi thiết bị cũ dùng cổng lớn nhưng mạch điều khiển mới dùng ống nhỏ. Bố trí cần tránh để trọng lượng hai ống kéo ngang vào chân ren. Vị trí cần khảo sát là chân van hoặc đầu chia; ưu tiên dùng giá đỡ.

Điểm khóa của PBISO8-04: đo ống 8 mm độc lập với việc nhận dạng ren 1/2, sau đó ướm hướng hai nhánh tại đúng vị trí máy.

Ghi chú kỹ thuật cho đúng cặp kích thước

Mẫu 8 mm–1/2 thường cần miếng gá hoặc đoạn chuyển bố trí vì phần cổng lớn. Không để hai ống nhỏ treo một cụm kim loại nhô khỏi thân thiết bị.

Biên bản nghiệm thu nên ghi mã PBISO8-04, vị trí máy, hướng nhánh, cỡ ống thực đo, nhận dạng ren và kết quả kiểm tra ba vùng. Thông tin này giúp lần bảo trì sau lựa chọn đúng phụ tùng mà không phải suy đoán từ hình dáng.

Phiếu cải tạo cổng lớn – ống nhỏ

Đối tượng	T Inox 304, hai đầu siết ống 8 mm, một ren ngoài 1/2
Khóa đặt hàng	PBISO8-04
Ký hiệu model	SO-IPB8-04
Điểm phải đo	Đường kính ngoài ống và nhận dạng đầy đủ cổng ren

Website xác nhận tên, mã, model, vật liệu và cơ chế kết nối. Điều kiện áp suất, nhiệt độ, môi chất cùng chuẩn ren phải hỏi lại người bán cho đúng lô và đúng ứng dụng; nội dung này không tự bổ sung giá trị chưa được xác nhận.

PBISO8-04 – Cải tạo mà không đổi thân thiết bị

Trong cải tạo, giữ nguyên cổng thiết bị chỉ có lợi khi cổng còn tốt và đúng loại ren. Kiểm tra ren cũ, vệ sinh và đánh giá chiều sâu hữu dụng trước khi gắn đầu nối mới.

Lập sơ đồ hai tuyến ống sau cải tạo để tránh đổi nhầm chức năng. Cập nhật mã PBISO8-04 trên phiếu vật tư giúp lần thay sau không phải đo lại từ đầu.

PBISO8-04 – Giảm tải cơ học tại chân ren

Hai ống tạo hai hướng lực lên thân T. Kẹp ống gần cụm nhưng vẫn chừa đoạn linh hoạt hợp lý sẽ giảm mô-men tại chân ren. Khoảng kẹp cụ thể cần theo vật liệu ống và yêu cầu máy.

Khi dùng dụng cụ, giữ thân tại vị trí chịu lực phù hợp; không truyền mô-men siết đai ống qua cổng ren đã lắp.

PBISO8-04 – Bố trí ống quanh thân chữ T

Đặt thân T sao cho hai trục siết ống trùng với hướng chạy tự nhiên của ống. Nếu phải bẻ ống ngay sát đai siết, lực đàn hồi có thể kéo lệch thân và làm việc kiểm tra kín khó chính xác.

Chừa khoảng cho dụng cụ giữ thân, thao tác đai siết và tháo ống. Không dùng đầu nối như một giá treo; ống dài cần kẹp đỡ riêng.

PBISO8-04 – Trình tự lắp có kiểm soát

Cô lập nguồn năng lượng và xả phần lưu chất còn lại theo quy trình của hệ thống.
Lau sạch cổng ren, đầu ống và bề mặt kẹp; loại bỏ ba via ở miệng ống.
Ướm thân T để xác định hướng hai nhánh trước khi làm kín ren.
Gắn phần ren bằng dụng cụ phù hợp, giữ lực tại vùng thân cho phép.
Đưa ống 8 mm vào đúng chiều sâu làm việc theo cấu tạo thực tế rồi siết đều từng phía.
Cố định ống, khôi phục nguồn từng bước và kiểm tra.

PBISO8-04 – Đặt cạnh cấu hình liền kề

Phương án	Khác biệt cần xét	Khi cân nhắc
8 mm – 1/2	Đúng cấu hình đang chọn	Ống và cổng ren đều đã xác nhận
6 mm – 1/2	Đổi cỡ ống, giữ cỡ ren	Tuyến ống thực tế dùng 6 mm
8 mm – 3/8	Giữ cỡ ống, đổi cỡ ren	Cổng thiết bị là 3/8

Không chọn cấu hình liền kề bằng cách thêm bạc chuyển một cách mặc định. Mỗi chi tiết bổ sung làm thay đổi chiều dài cụm, vị trí ống và số điểm cần kiểm tra.

PBISO8-04 – Khoanh vùng và kiểm tra độ kín

Chia cụm thành ba vùng: chân ren 1/2, đầu siết thứ nhất và đầu siết thứ hai. Tăng điều kiện vận hành từ thấp lên mức làm việc được đơn vị sử dụng phê duyệt, quan sát từng vùng bằng phương pháp phù hợp với lưu chất.

Nếu phát hiện rò, ghi đúng vị trí trước khi tháo. Không siết bù đồng loạt vì thao tác đó che mất nguyên nhân như ống xước, ống cắt xiên, ren không tương thích hoặc thân bị kéo lệch.
