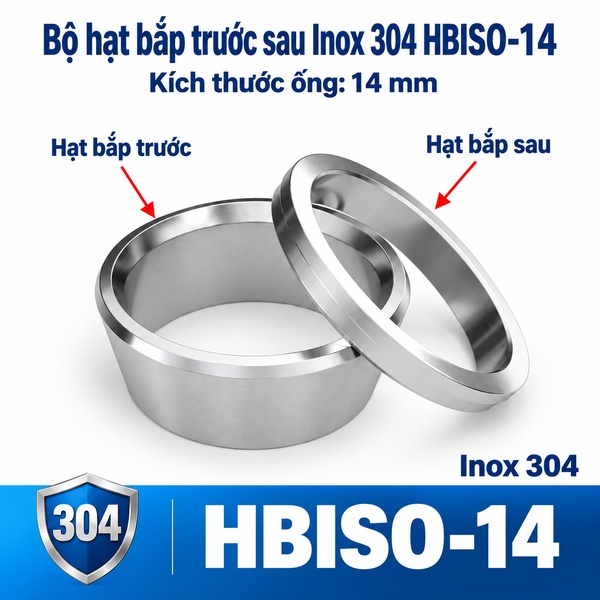

Hạt bắp siết ống Inox 304 phi 14 mm

Mã sản phẩm: HBISO-14

Loại: PKKN-I304-DNNINOX-HBISO

Tồn kho:

Còn hàng

Giá: Liên hệ

Hạt bắp siết ống Inox 304 phi 14 mm, mã HBISO-14, lắp trong đai ốc để ép giữ ống OD 14 mm vào mặt côn của thân nối. Cần đồng bộ hạt, đai ốc và thân nối; không dùng cỡ liền kề để siết bù.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Thông tin	Giá trị đã xác nhận
Mã hàng	HBISO-14
Vật liệu	Inox 304
Cỡ chọn theo ống	OD 14 mm
Vị trí	Bên trong đai ốc, tiếp xúc mặt côn của thân nối
Đơn vị	Cái

Bố trí mối nối phi 14: điều cần chừa trước khi lắp

Cỡ trung gian thường làm phát sinh tình trạng trộn phụ tùng trong kho sửa chữa. Hãy dựng thử hướng rút đai ốc và ống trước khi cố định giá đỡ. Khoảng trống chỉ đủ để siết lúc lắp mới nhưng không đủ để tháo sẽ làm tăng thời gian bảo trì và có thể buộc phải tháo thêm nhiều bộ phận.

Trong nâng cấp một phần máy nhưng giữ lại đường ống 14 mm, cần giữ một đoạn ống thẳng ở gần thân nối. Không để bó ống, trọng lượng thiết bị hoặc chuyển động cơ cấu tạo lực ngang thường trực lên vùng hạt đã ép.

Lỗi đặc trưng cần tránh ở cỡ phi 14

Lỗi có khả năng xuất hiện ở cấu hình này là lấy nhầm linh kiện phi 16 rồi siết sâu bất thường. Ngoài ra, siết khi ống lệch trục làm vòng tiếp xúc không đều; siết tiếp để “cố hết rò” có thể ép sâu hạt và làm đầu ống khó phục hồi.

Không lắp hạt ngược chiều so với mặt côn của thân nối.
Không dùng hạt rơi xuống nền, bị xước hoặc méo.
Không trộn hạt khác hệ chỉ vì cùng số phi.
Không giữ ống bằng lực bẻ ngang trong lúc siết.

Bảo trì và sản phẩm phối hợp cho phi 14

Nội dung bảo trì trọng tâm là giữ mẫu chuẩn phi 14 riêng để tránh lẫn với phi 12 và phi 16. Hạt đã tạo vết ép sâu không nên chuyển sang đầu ống mới. Khi tháo, ghi lại nguyên nhân và giữ riêng mẫu lỗi để phân biệt sai cỡ, sai bộ hay hư do bố trí cơ khí.

Để hoàn thiện bộ siết, đối chiếu ốc siết hạt bắp Inox 304 và đầu nối thẳng hai đầu siết hạt bắp. Nếu cần đổi đường kính, kiểm tra đầu nối giảm dùng hạt bắp thay vì ghép hạt sai cỡ. Toàn bộ bảy lựa chọn có tại nhóm hạt bắp Inox 304 từ phi 4 đến phi 16.

Đo cỡ 14 mm theo ống, không theo ren

Cách chọn phù hợp là đo bằng thước cặp tại đoạn chưa từng bị kẹp, không suy đoán từ hạt tháo ra. Ống od 14 mm cần hạt phi 14; hạt phi 16 không thể siết bù khoảng hở. Nếu chỉ có hạt cũ, không dùng đường kính lỗ trong làm căn cứ duy nhất vì hạt đã siết có thể biến dạng và mang dấu ép của đoạn ống trước.

Đo OD ống tại vùng thẳng chưa bị ép; kết quả mục tiêu là 14 mm.
Kiểm tra độ tròn theo hai phương vuông góc.
Đối chiếu mã trên túi hoặc phiếu xuất: HBISO-14.
So hình học với mẫu cùng bộ, đặc biệt mặt côn và chiều dài.

Tình huống phù hợp với HBISO-14

Cấu hình này đáng chọn cho nâng cấp một phần máy nhưng giữ lại đường ống 14 mm, khi ống đo đúng OD 14 mm và thân nối, đai ốc đều tương thích với hạt. Người bảo trì có thể thay từng chi tiết mà không hàn, nhưng phải coi hạt là bộ phận biến dạng có kiểm soát và không mặc định tái sử dụng sau nhiều lần siết.

Nếu mục tiêu chỉ là khắc phục rò, cần tìm nguyên nhân trước. Rò có thể đến từ đầu ống xước, ống chưa vào hết, mặt côn bẩn, đai ốc hoặc thân nối hỏng. Thay hạt đúng cỡ sẽ không sửa được một thân nối đã biến dạng.

Kiểm tra kín và lực giữ sau lắp

Phương án kiểm tra cho cấu hình này là đo lại đầu ống sau lắp và kiểm tra vòng ép có đồng đều hay không. Cấp áp có kiểm soát, dùng dung dịch phát hiện rò phù hợp và quan sát liên tục tại chu vi mối nối. Bọt phát triển đều cho thấy cần xả áp và tháo kiểm tra thay vì tiếp tục siết trong trạng thái có áp.

Sau khi đạt kín, cho hệ thống chạy qua các trạng thái làm việc có rung hoặc dịch chuyển. Đánh dấu vị trí ống sát đai ốc để phát hiện trượt dọc trục. Nếu ống xoay tự do hoặc dấu đánh lệch, cần kiểm tra cỡ hạt, chiều lắp và độ sâu đưa ống.

Vai trò riêng của HBISO-14 trong cụm siết

Hạt bắp siết ống Inox 304 phi 14 mm, mã HBISO-14, dành cho ống có đường kính ngoài 14 mm. Hướng lựa chọn chính của cỡ này là loại trừ nhầm lẫn giữa phi 14 và phi 16. Vị trí điển hình cần đánh giá là tuyến cải tạo có ống cũ không còn ký hiệu rõ.

Hạt nằm bên trong đai ốc và nhận lực dọc trục khi đai ốc tiến vào thân nối. Mặt côn của thân làm hạt ép quanh ống. Vì vậy đây không phải chi tiết hoạt động độc lập: lỗ luồn, hình học ngoài, chiều dài, mặt ép, đai ốc và thân nối phải thuộc cùng một hệ tương thích.

So sánh phi 14 với hai cỡ dễ cân nhắc

Hạt bắp phi 16 mm là cỡ gần nhất để kiểm tra sai lệch đo; cấu hình phi 12 mm giúp loại trừ lựa chọn kế tiếp. Các cỡ này không thay thế cho HBISO-14: hạt nhỏ hơn có thể không luồn được, còn hạt lớn hơn để lại độ hở và buộc người lắp siết sâu bất thường.

Lựa chọn	OD ống cần khớp	Kết luận
HBISO-14	14 mm	Chọn khi toàn bộ bộ siết tương thích
HBISO-16	16 mm	Không dùng để bù sai số
HBISO-12	12 mm	Chỉ chọn khi ống đúng cỡ này

Trình tự lắp tập trung vào phân loại khay vật tư, kiểm tra mã HBISO-14 trước khi luồn vào ống

Cô lập nguồn áp và xác nhận thiết bị không còn năng lượng tích trữ. Cắt đầu ống vuông, loại bavia, lau sạch và kiểm tra độ tròn. Luồn đai ốc trước, đặt hạt đúng chiều, sau đó đưa ống vào hết vị trí của thân nối.

Với HBISO-14, bước kiểm soát riêng là phân loại khay vật tư, kiểm tra mã HBISO-14 trước khi luồn vào ống. Khởi ren đai ốc bằng tay để tránh chéo ren, giữ ống đồng tâm rồi siết theo hướng dẫn của bộ đầu nối. Không tự đưa ra mô-men chung khi nhà bán hàng chưa công bố giá trị riêng cho tổ hợp đang dùng.
