Đầu nối chữ T Inox 304 2 đầu siết ống 6 mm và 1 đầu ren ngoài 1/2

Mã sản phẩm: PBISO6-04

Loại: PKKN-I304-DNNINOX-PBISO

Tồn kho:

Liên hệ

Giá: Liên hệ

Mã PBISO6-04 kết hợp hai đầu siết ống 6 mm với một đầu ren ngoài 1/2. Phù hợp khi ống và cổng thiết bị đã được xác nhận, đồng thời có đủ khoảng cho hai nhánh và thao tác bảo trì.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

PBISO6-04: chuyển cổng ren lớn sang hai ống điều khiển

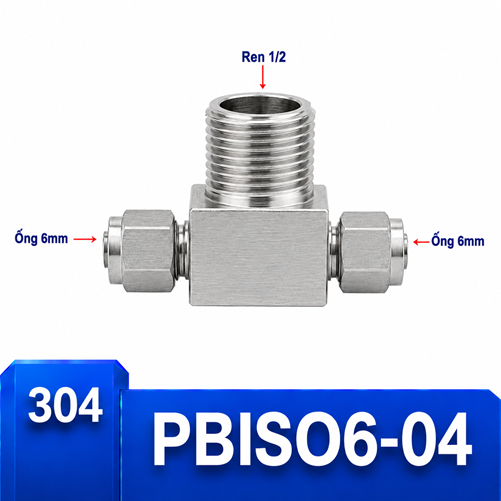

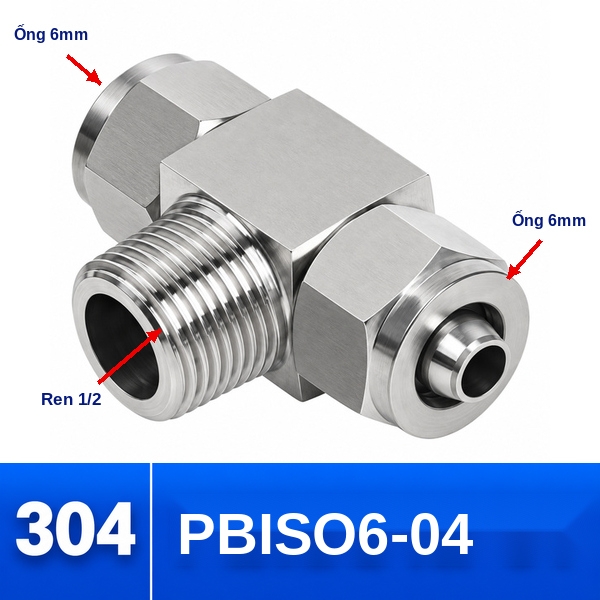

PBISO6-04 là T Inox 304 có hai đầu siết ống 6 mm và chân ren ngoài 1/2; model ghi nhận SO-IPB6-04. Bài toán chính là giữ nguyên cổng thiết bị cỡ lớn trong khi chuyển sang mạch điều khiển 6 mm. Cụm chuyển phải được đỡ để không tạo đòn bẩy.

Cổng 1/2 lớn hơn nhiều so với tuyến ống 6 mm. Cấu hình này hữu ích cho cải tạo, nhưng cần cân nhắc một đầu chuyển bậc hoặc giá đỡ nếu cụm nhô dài khỏi thiết bị. Vị trí cần khảo sát là cụm nâng cấp không đổi thân thiết bị; ưu tiên tránh hiệu ứng đòn bẩy.

Điểm khóa của PBISO6-04: đo ống 6 mm độc lập với việc nhận dạng ren 1/2, sau đó ướm hướng hai nhánh tại đúng vị trí máy.

Ghi chú kỹ thuật cho đúng cặp kích thước

Khi ghép 6 mm với ren 1/2, mục tiêu thường là thích nghi cổng cũ. Hãy kiểm tra xem một cụm chuyển cỡ tách rời có giúp đỡ ống và bảo trì tốt hơn không.

Biên bản nghiệm thu nên ghi mã PBISO6-04, vị trí máy, hướng nhánh, cỡ ống thực đo, nhận dạng ren và kết quả kiểm tra ba vùng. Thông tin này giúp lần bảo trì sau lựa chọn đúng phụ tùng mà không phải suy đoán từ hình dáng.

Dữ kiện cụm đòn bẩy 6–1/2

Đối tượng	T Inox 304, hai đầu siết ống 6 mm, một ren ngoài 1/2
Khóa đặt hàng	PBISO6-04
Ký hiệu model	SO-IPB6-04
Điểm phải đo	Đường kính ngoài ống và nhận dạng đầy đủ cổng ren

Website xác nhận tên, mã, model, vật liệu và cơ chế kết nối. Điều kiện áp suất, nhiệt độ, môi chất cùng chuẩn ren phải hỏi lại người bán cho đúng lô và đúng ứng dụng; nội dung này không tự bổ sung giá trị chưa được xác nhận.

PBISO6-04 – Tránh tạo cánh tay đòn

Phần ren là điểm neo, còn hai ống tạo cánh tay đòn. Cụm càng nhô xa và ống càng bị kéo, tải uốn càng đáng chú ý. Dùng giá đỡ hoặc thay đổi hướng tuyến để giảm tác động.

Không dùng thân T làm tay vặn sau khi ống đã gắn. Thao tác này dễ truyền lực vào cả ba vùng làm kín cùng lúc.

PBISO6-04 – Cải tạo mà không đổi thân thiết bị

Trong cải tạo, giữ nguyên cổng thiết bị chỉ có lợi khi cổng còn tốt và đúng loại ren. Kiểm tra ren cũ, vệ sinh và đánh giá chiều sâu hữu dụng trước khi gắn đầu nối mới.

Lập sơ đồ hai tuyến ống sau cải tạo để tránh đổi nhầm chức năng. Cập nhật mã PBISO6-04 trên phiếu vật tư giúp lần thay sau không phải đo lại từ đầu.

PBISO6-04 – Điều kiện nên chọn và nên tránh

Nên chọn khi đã có hai đoạn ống 6 mm, một cổng ren cái 1/2, và cần bố trí chữ T đúng tại vị trí dự kiến. Nên tránh khi cổng là ren trong/ngoài khác yêu cầu, kiểu ren chưa rõ, hoặc hai nhánh cần cỡ ống khác nhau.

Nếu mục đích là nối ba ống, dùng kiểu ba đầu siết sẽ trực tiếp hơn. Nếu cần hai cỡ ống khác nhau, xem nhóm T giảm thay vì chèn nhiều đầu chuyển.

PBISO6-04 – Trình tự lắp có kiểm soát

Cô lập nguồn năng lượng và xả phần lưu chất còn lại theo quy trình của hệ thống.
Lau sạch cổng ren, đầu ống và bề mặt kẹp; loại bỏ ba via ở miệng ống.
Ướm thân T để xác định hướng hai nhánh trước khi làm kín ren.
Gắn phần ren bằng dụng cụ phù hợp, giữ lực tại vùng thân cho phép.
Đưa ống 6 mm vào đúng chiều sâu làm việc theo cấu tạo thực tế rồi siết đều từng phía.
Cố định ống, khôi phục nguồn từng bước và kiểm tra.

PBISO6-04 – Khoanh vùng và kiểm tra độ kín

Chia cụm thành ba vùng: chân ren 1/2, đầu siết thứ nhất và đầu siết thứ hai. Tăng điều kiện vận hành từ thấp lên mức làm việc được đơn vị sử dụng phê duyệt, quan sát từng vùng bằng phương pháp phù hợp với lưu chất.

Nếu phát hiện rò, ghi đúng vị trí trước khi tháo. Không siết bù đồng loạt vì thao tác đó che mất nguyên nhân như ống xước, ống cắt xiên, ren không tương thích hoặc thân bị kéo lệch.

PBISO6-04 – Khi nên đổi sang kiểu đầu nối khác

Đổi sang T hai đầu ghim ống – một ren ngoài nếu hệ thống được thiết kế cho đầu ghim nhanh. Đổi sang T giảm ba đầu siết ống nếu nhu cầu thật là ba ống có cỡ không bằng nhau.

Khi chỉ cần chuyển hướng chín mươi độ, co một đầu siết ống và một ren ngoài giảm một nhánh không dùng. Khi đường ống chạy thẳng xuyên qua, cần đánh giá kiểu nối thẳng thay vì để lại cổng thừa.
