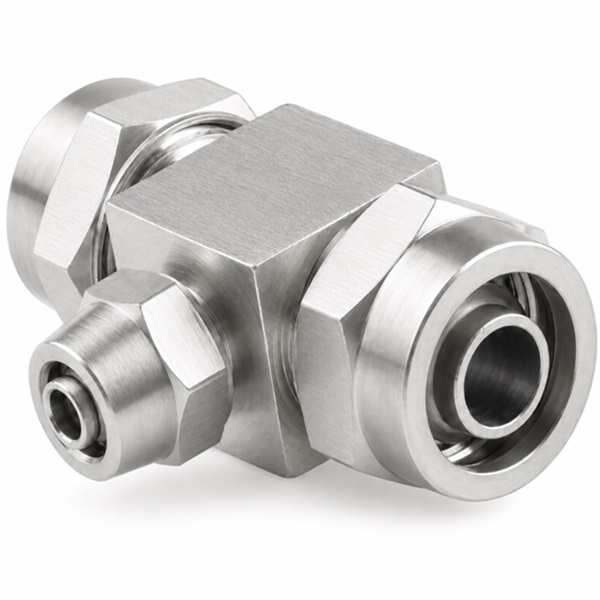

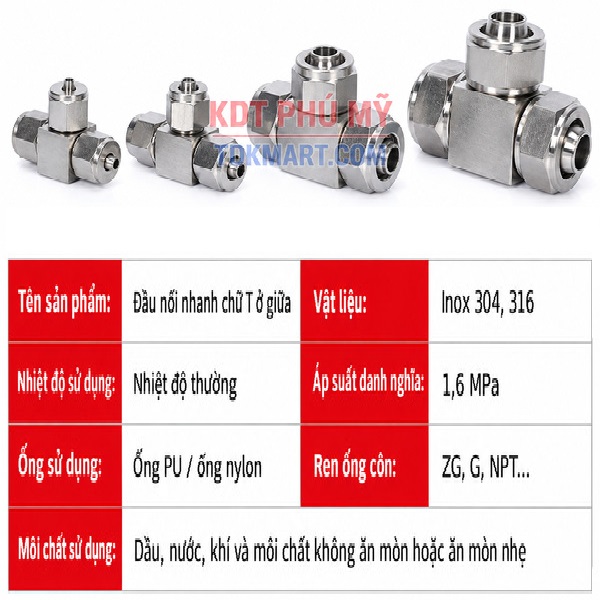

Đầu nối chữ T giảm Inox 304 có 3 đầu siết ống khí nén

Đầu nối chữ T giảm Inox 304 có 3 đầu siết ống khí nén gồm 17 cấu hình đang hoạt động. Chuỗi A-B-A cho biết hai đầu thẳng cùng cỡ A và nhánh giữa cỡ B, tính theo đường kính ngoài của ống. Nhóm có cả trường hợp B nhỏ hơn A và B lớn hơn A; vì vậy phải đọc đủ ba số thay vì hiểu mọi sản phẩm theo một chiều giảm cố định.

Cách đọc ba số trên tên sản phẩm

Số thứ nhất và thứ ba thuộc hai đầu thẳng; số ở giữa thuộc nhánh vuông góc. Ví dụ 16-12-16 nghĩa là hai phía 16 mm, nhánh giữa 12 mm. Đây là kích thước đường kính ngoài của ống, không phải ren.

Hai hướng chuyển cỡ cần phân biệt

Nhánh giữa nhỏ hơn thường phục vụ một tải hoặc mạch nhỏ từ tuyến hai phía lớn hơn. Nhánh giữa lớn hơn là cấu hình đặc thù, cần xác nhận hướng cấp và khả năng của hai phía bằng hồ sơ kỹ thuật; không suy lưu lượng chỉ từ tên.

Chọn cỡ bằng ba phép đo

Đo riêng đầu trái, nhánh giữa và đầu phải bằng thước cặp tại đoạn ống tròn, không móp. So ba kết quả với chuỗi A-B-A. Nếu hai đầu thẳng không bằng nhau, sản phẩm trong nhóm này không mô tả đúng hình học thực tế.

Ảnh hưởng đến đường đi của ống

Ống lớn cần thêm khoảng uốn và giá đỡ; ống nhỏ cần tránh gập và kéo lệch. Thân T không nên treo bằng ba đoạn ống. Kẹp được bố trí để tải rung, trọng lượng và chuyển động không dồn vào đai ốc.

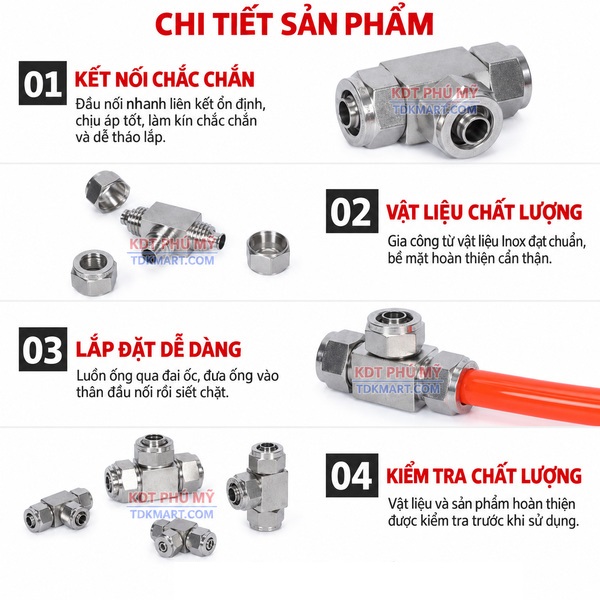

Lắp theo thứ tự có kiểm soát

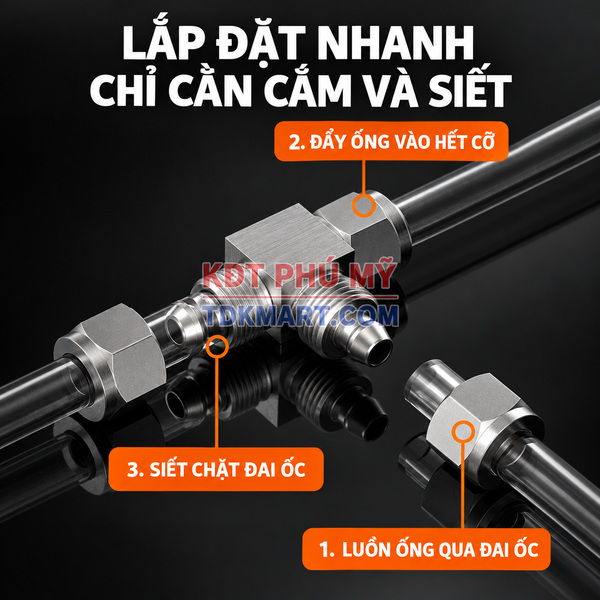

Cô lập nguồn theo quy trình nội bộ, thử hướng thân T trên gá, cắt ống vuông, lắp nhánh khó tiếp cận trước và giữ thân khi siết. Không dùng lực siết để bù cho đầu ống xước, cắt xiên hoặc sai cỡ.

Thử kín không bỏ sót nhánh giữa

Kiểm tra từng miệng, sau đó thử khi van đổi trạng thái hoặc tải hoạt động. Với cấu hình chênh cỡ lớn, quan sát thêm thân T có xoay hay ống nhỏ có trượt. Ghi dấu đai ốc để lần bảo trì sau nhận biết dịch chuyển.

So với chữ T ba đầu bằng nhau

Nếu cả ba ống cùng đường kính ngoài, chữ T A-A-A mô tả đúng hơn và giúp kho vật tư dễ nhận diện. Không dùng chữ T giảm chỉ vì sản phẩm có sẵn nếu ba số đo không trùng cấu hình.

So với đầu ghim ống

Đầu ghim phù hợp khi yêu cầu thao tác nhanh và vật liệu ống đáp ứng cơ chế đó. Đầu siết ống ưu tiên cách giữ bằng đai ốc. Việc đổi cơ chế phải dựa trên điều kiện tháo lắp và dữ liệu nhà bán hàng, không dựa riêng vào hình dáng.

So với siết hạt bắp

Siết hạt bắp thuộc nhóm cơ chế kẹp khác. Cần kiểm tra vật liệu ống, kích thước và phụ kiện đi kèm. Không hoán đổi đai ốc hoặc hạt kẹp giữa các nhóm nếu không có xác nhận tương thích.

Quản lý mã trong kho

Ghi đủ PEGISO và chuỗi A-B-A. Cách ghi chỉ “chữ T Inox” dễ gây nhầm với ba đầu bằng nhau, ghim ống hoặc siết hạt bắp. Với model đang mâu thuẫn, dùng mã và URL đúng làm căn cứ chờ xác nhận.

Bảo trì theo dấu hiệu

Tìm dấu trượt ống, thân xoay, đai ốc lệch dấu, ống cọ khung và đoạn uốn bị gập. Xử lý giá đỡ, chiều dài và đường đi trước khi tăng lực siết. Thay đoạn ống hư thay vì cắt ngắn lặp lại.

Chọn nhanh theo vai trò riêng

• 16-12-16 – giữ tuyến chính 16 mm và tách nhánh 12 mm
• 16-10-16 – cấp nhánh trung gian 10 mm từ trục 16 mm
• 16-8-16 – tạo nhánh 8 mm rõ độ chênh trên tuyến 16 mm
• 14-12-14 – chia nhánh 12 mm gần cụm phân phối 14 mm
• 12-10-12 – rẽ 10 mm khỏi hai phía 12 mm
• 12-8-12 – đưa tuyến 12 mm về nhánh điều khiển 8 mm
• 12-6-12 – tách nhánh nhỏ 6 mm từ trục 12 mm
• 10-12-10 – đấu nhánh 12 mm vào hai phía 10 mm
• 10-8-10 – bố trí trục 10 mm với nhánh 8 mm trong khung máy
• 10-6-10 – tạo nhánh 6 mm gần cơ cấu từ đường 10 mm
• 8-12-8 – đưa nhánh 12 mm vào giữa tuyến 8 mm theo hồ sơ đặc thù
• 8-10-8 – mở rộng nhánh giữa 10 mm giữa hai phía 8 mm
• 8-6-8 – chuyển cỡ nhẹ từ hai phía 8 mm sang nhánh 6 mm
• 8-4-8 – rẽ nhánh 4 mm từ tuyến 8 mm cho mạch nhỏ
• 6-8-6 – đặt nhánh 8 mm giữa hai phía 6 mm khi cần cấp ngược hướng
• 6-4-6 – tách tín hiệu 4 mm khỏi hai phía 6 mm
• 4-6-4 – ghép nhánh giữa 6 mm vào hai phía 4 mm trong cụm thử

Bảng kiểm trước khi đặt

Nguồn tham khảo trong hệ sản phẩm

• Đầu nối nhanh khí nén Inox 304
• Chữ T Inox 304 ba đầu bằng nhau
• Chữ T giảm Inox 304 ba đầu ghim ống
• Chữ T giảm Inox 304 ba đầu siết hạt bắp

Nguyên tắc áp dụng theo hồ sơ hệ thống

Tên kích thước hỗ trợ nhận diện hình học nối ống nhưng không thay thế tính toán lưu lượng, đánh giá an toàn hoặc tiêu chuẩn vận hành. Khi số đo tại máy khác bản vẽ, cần dừng lắp, ghi nhận sai lệch và xác minh với người phụ trách cùng nhà bán hàng. Không tự thay đổi chiều cấp, vật liệu ống hay cơ chế giữ chỉ để tận dụng vật tư có sẵn.
