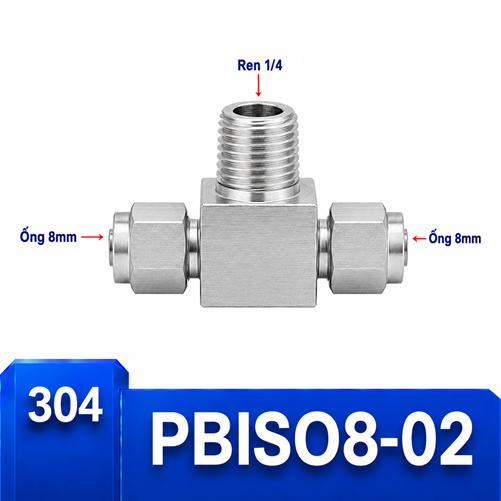

Đầu nối chữ T Inox 304 2 đầu siết ống 8 mm và 1 đầu ren ngoài 1/4

Mã sản phẩm: PBISO8-02

Loại: PKKN-I304-DNNINOX-PBISO

Tồn kho:

Liên hệ

Giá: Liên hệ

Mã PBISO8-02 kết hợp hai đầu siết ống 8 mm với một đầu ren ngoài 1/4. Phù hợp khi ống và cổng thiết bị đã được xác nhận, đồng thời có đủ khoảng cho hai nhánh và thao tác bảo trì.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

PBISO8-02: bố trí nhánh tiêu chuẩn trong tủ máy

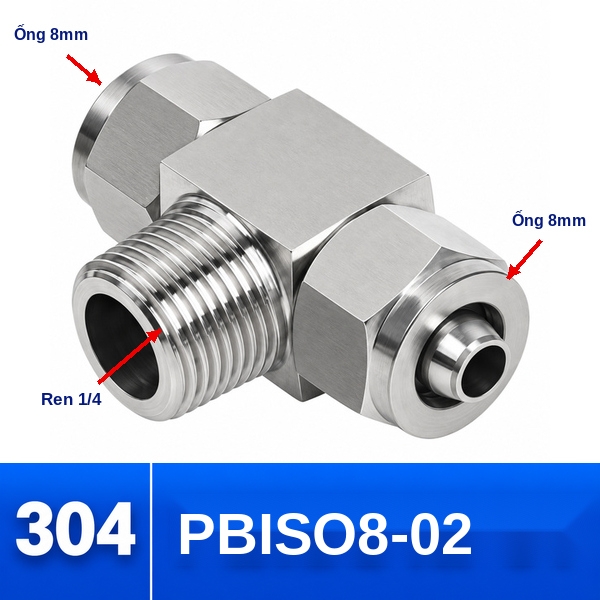

PBISO8-02 là T Inox 304 có hai đầu siết ống 8 mm và chân ren ngoài 1/4; model ghi nhận SO-IPB8-02. Mẫu 8 mm–1/4 được xem như một phần của bố trí tủ máy. Khoảng nhìn nhãn, đưa dụng cụ vào và tháo từng nhánh quan trọng hơn việc rút ngắn ống tối đa.

Cấu hình 8 mm–1/4 phù hợp khi ưu tiên tủ máy gọn và thao tác tháo từng nhánh. Hãy chừa khoảng đặt cờ lê cho phần ren và khoảng xoay đai siết ở cả hai phía. Vị trí cần khảo sát là cụm van điện từ và bộ lọc; ưu tiên thao tác bảo trì.

Điểm khóa của PBISO8-02: đo ống 8 mm độc lập với việc nhận dạng ren 1/4, sau đó ướm hướng hai nhánh tại đúng vị trí máy.

Ghi chú kỹ thuật cho đúng cặp kích thước

Trong tủ máy dùng 8 mm–1/4, khả năng nhìn thấy nhãn và tiếp cận hai đai siết giúp giảm sai sót khi thay ống. Đừng tối ưu độ gọn đến mức không đưa được dụng cụ vào.

Biên bản nghiệm thu nên ghi mã PBISO8-02, vị trí máy, hướng nhánh, cỡ ống thực đo, nhận dạng ren và kết quả kiểm tra ba vùng. Thông tin này giúp lần bảo trì sau lựa chọn đúng phụ tùng mà không phải suy đoán từ hình dáng.

Thông tin lắp trong tủ máy

Đối tượng	T Inox 304, hai đầu siết ống 8 mm, một ren ngoài 1/4
Khóa đặt hàng	PBISO8-02
Ký hiệu model	SO-IPB8-02
Điểm phải đo	Đường kính ngoài ống và nhận dạng đầy đủ cổng ren

Website xác nhận tên, mã, model, vật liệu và cơ chế kết nối. Điều kiện áp suất, nhiệt độ, môi chất cùng chuẩn ren phải hỏi lại người bán cho đúng lô và đúng ứng dụng; nội dung này không tự bổ sung giá trị chưa được xác nhận.

PBISO8-02 – Đi ống trong tủ máy

Trong tủ máy, khoảng bảo trì thường quan trọng hơn chiều dài ống ngắn nhất. Để mặt thao tác của hai đai siết quay về phía kỹ thuật viên và tránh che nhãn van.

Dùng nhãn hai đầu ống, tách tuyến nguồn khỏi tuyến tín hiệu và giữ lối tiếp cận cổng ren. Bố trí gọn nhưng không ép ống chạm cạnh tôn.

PBISO8-02 – Thiết kế cho lần tháo bảo trì

Thiết kế điểm tháo sao cho có thể giữ thân T trong khi nới từng đai. Nếu buộc phải tháo cả cụm mới tiếp cận được, thời gian dừng máy và nguy cơ đổi nhầm nhánh sẽ tăng.

Ghi lại cỡ ống, cỡ ren, mã hàng và ảnh hướng lắp trong hồ sơ thiết bị. Đây là dữ liệu hữu ích hơn một mô tả chung về “đầu nối chữ T”.

PBISO8-02 – Chọn đúng hai kích thước độc lập

Thông số 8 mm dùng để đối chiếu với đường kính ngoài thực đo của ống. Thông số 1/4 dùng cho cổng ren của van, bộ chia hoặc thiết bị. Cần đo và nhận dạng cả hai phía; đúng một phía không đủ để lắp.

Ngoài kích thước danh nghĩa, hãy xác nhận kiểu ren đực–cái tương ứng, bước ren, hình thức làm kín tại ren và chiều dài phần ren sử dụng được. Những yếu tố này không được suy đoán từ tên hàng.

PBISO8-02 – Trình tự lắp có kiểm soát

Cô lập nguồn năng lượng và xả phần lưu chất còn lại theo quy trình của hệ thống.
Lau sạch cổng ren, đầu ống và bề mặt kẹp; loại bỏ ba via ở miệng ống.
Ướm thân T để xác định hướng hai nhánh trước khi làm kín ren.
Gắn phần ren bằng dụng cụ phù hợp, giữ lực tại vùng thân cho phép.
Đưa ống 8 mm vào đúng chiều sâu làm việc theo cấu tạo thực tế rồi siết đều từng phía.
Cố định ống, khôi phục nguồn từng bước và kiểm tra.

PBISO8-02 – Khoanh vùng và kiểm tra độ kín

Chia cụm thành ba vùng: chân ren 1/4, đầu siết thứ nhất và đầu siết thứ hai. Tăng điều kiện vận hành từ thấp lên mức làm việc được đơn vị sử dụng phê duyệt, quan sát từng vùng bằng phương pháp phù hợp với lưu chất.

Nếu phát hiện rò, ghi đúng vị trí trước khi tháo. Không siết bù đồng loạt vì thao tác đó che mất nguyên nhân như ống xước, ống cắt xiên, ren không tương thích hoặc thân bị kéo lệch.

PBISO8-02 – Khi nên đổi sang kiểu đầu nối khác

Đổi sang T hai đầu ghim ống – một ren ngoài nếu hệ thống được thiết kế cho đầu ghim nhanh. Đổi sang T giảm ba đầu siết ống nếu nhu cầu thật là ba ống có cỡ không bằng nhau.

Khi chỉ cần chuyển hướng chín mươi độ, co một đầu siết ống và một ren ngoài giảm một nhánh không dùng. Khi đường ống chạy thẳng xuyên qua, cần đánh giá kiểu nối thẳng thay vì để lại cổng thừa.
