Đầu nối Inox 304 chia 4 ngã 4 đầu siết hạt bắp ống 16 mm

Đầu nối Inox 304 chia 4 ngã 4 đầu siết hạt bắp ống 16 mm

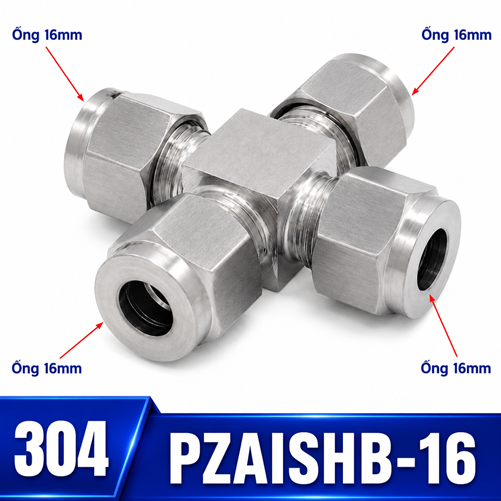

Mã PZAISHB-16 dùng cho bốn ống cùng OD 16 mm. Điểm lựa chọn riêng là đường phân phối lớn và lực của bốn bó ống. Model: PZAISHB12; vật liệu Inox 304.

Kiểm soát tải tại tâm chia lớn

Cỡ 16 mm cần được xem như một nút cơ khí chịu tác động từ bốn hướng. Bố trí tốt giữ từng tuyến bằng giá đỡ, để thân nối không gánh trọng lượng ống. Khi máy rung, kiểm tra xem các nhánh có truyền dao động chéo qua tâm hay không.

Bố trí kẹp trước khi siết

Cấu hình 16 mm nên chọn khi khu vực mở, bốn tuyến OD 16 mm có gá đỡ riêng. Trường hợp không nên chọn là tủ hẹp hoặc mạng chủ yếu dùng cỡ nhỏ. Quyết định phải dựa trên OD thực, loại ống, mặt bằng và điều kiện vận hành được người bán xác nhận.

Khoảng tháo bốn cụm hạt bắp

Ở bước 3, đánh dấu cổng A–D, kiểm tra hạt bắp và ốc siết đúng cỡ 16 mm, sau đó quan sát lực kéo từ tuyến ống. Nếu thân dịch chuyển khi tháo một nhánh, cần bổ sung kẹp hoặc đổi chiều dài.

Nghiệm thu sau giai đoạn chạy

Sau bảo trì, thử từng cổng theo quy trình an toàn, ghi vị trí đã can thiệp và lưu ảnh. Không dùng tay dò rò khi hệ thống đang chịu áp; xả năng lượng hoàn toàn trước khi tháo hoặc siết lại.

Phân tích hiện trường riêng cho 16 mm

Khảo sát tải của từng tuyến 16 mm, ghi chiều dài tự do, vị trí kẹp và hướng trọng lực. Nhánh đi lên cần chống trượt; nhánh ngang tránh võng; nhánh đi xuống không treo khối lượng lên đai ốc. Bố trí gá riêng cho tâm và cửa sổ thao tác quanh bốn cụm. So với 14 mm, toàn bộ ống, hạt bắp, ốc và đầu cuối đều khác. Dừng nghiệm thu nếu thân xoay khi máy rung, ống cong sát cổng hoặc model chưa được xác nhận.

Khảo sát tải của từng tuyến 16 mm, ghi chiều dài tự do, vị trí kẹp và hướng trọng lực. Nhánh đi lên cần chống trượt; nhánh ngang tránh võng; nhánh đi xuống không treo khối lượng lên đai ốc. Bố trí gá riêng cho tâm và cửa sổ thao tác quanh bốn cụm. So với 14 mm, toàn bộ ống, hạt bắp, ốc và đầu cuối đều khác. Dừng nghiệm thu nếu thân xoay khi máy rung, ống cong sát cổng hoặc model chưa được xác nhận. Khi lập biên bản, chuyển các quan sát này thành mục kiểm tra theo cổng A–D và ghi người xác nhận. Không thay đổi cấu hình dựa trên cảm giác; mọi sai khác phải quay lại phép đo và sơ đồ.

Phiếu quyết định cho mã PZAISHB-16

Mục tiêu sử dụng: khu vực mở, bốn tuyến OD 16 mm có gá đỡ riêng. Lý do loại trừ: tủ hẹp hoặc mạng chủ yếu dùng cỡ nhỏ. Điểm phải so với 14 mm: đường phân phối lớn và lực của bốn bó ống. Người khảo sát cần ghi ảnh, số đo, hướng tuyến và vị trí kẹp, sau đó chuyển cho người mua đối chiếu mã.

Kiểm tra sau khi hoàn thành

Khảo sát tải của từng tuyến 16 mm, ghi chiều dài tự do, vị trí kẹp và hướng trọng lực. Nhánh đi lên cần chống trượt; nhánh ngang tránh võng; nhánh đi xuống không treo khối lượng lên đai ốc. Bố trí gá riêng cho tâm và cửa sổ thao tác quanh bốn cụm. So với 14 mm, toàn bộ ống, hạt bắp, ốc và đầu cuối đều khác. Dừng nghiệm thu nếu thân xoay khi máy rung, ống cong sát cổng hoặc model chưa được xác nhận. Kết quả cuối phải cho thấy bốn nhánh nhận diện rõ, không bị vật cản ép và có thể tháo theo kế hoạch bảo trì. Nếu một điều kiện thay đổi, đánh giá lại từ OD thay vì chỉ siết thêm.

So với cỡ liền kề 14 mm

Cỡ 16 mm không thay trực tiếp 14 mm. Mỗi cỡ cần ống, hạt bắp và ốc tương ứng. Nếu thay đổi OD, phải rà cả bốn nhánh và các phụ kiện đầu cuối; không bù sai khác bằng quấn vật liệu hoặc tăng lực siết.

Trình tự lắp dành cho cấu hình 16 mm

1. Cô lập, xả năng lượng và đánh dấu bốn tuyến.
2. Đo OD; kiểm tra ống tròn, sạch, không xước.
3. Luồn đúng thứ tự ốc và hạt bắp theo cấu tạo thực tế.
4. Gá hai nhánh đối diện để cân tâm, sau đó hoàn thiện hai cổng còn lại.
5. Siết theo hướng dẫn; không dùng thân làm tay đòn.
6. Kiểm tra kín riêng từng cổng và ghi kết quả.

Khi cần kiểu khác

Quay về nhóm chữ thập Inox 304 bốn đầu hạt bắp cỡ 4–16 mm. Nếu cần đường thẳng, xem đầu nối thẳng hạt bắp cho OD 16 mm. Khi xuyên qua tấm, đối chiếu đầu nối xuyên vách cùng cỡ 16 mm. Các cấu hình con khác: tâm chia tải lớn 14 mm; cấu hình kiểm soát sai cỡ 12 mm; nút chia bảo trì 10 mm; ngã tư cho tủ máy 8 mm.

Câu hỏi trước khi đặt

Cỡ 16 mm là OD hay ren?

Là đường kính ngoài của ống.

Khi nào không nên chọn?

tủ hẹp hoặc mạng chủ yếu dùng cỡ nhỏ. Khi chỉ cần ba hướng, đầu T thường đơn giản hơn.

Cần mang gì ra hiện trường?

Thước cặp, mẫu ống, dao cắt, sơ đồ cổng, dụng cụ phù hợp và nhãn tuyến.

Hồ sơ yêu cầu báo giá

Ghi mã PZAISHB-16, số lượng, OD 16 mm, vật liệu ống, môi chất, điều kiện vận hành, ảnh vị trí và thời điểm cần hàng. Với model đang được đánh dấu cần xác nhận, yêu cầu người bán kiểm tra lại trước khi phát hành đơn.
