Đầu nối Inox 304 có 2 đầu siết ống 14

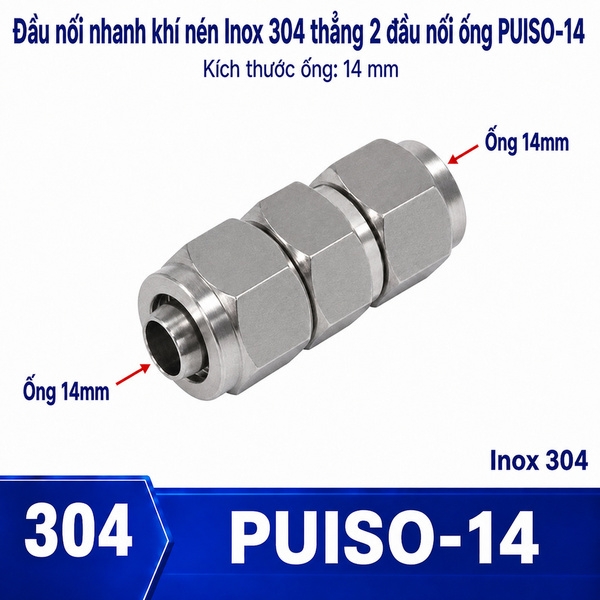

Đầu nối Inox 304 có 2 đầu siết ống 14, mã PUISO-14, là đầu nối thẳng dùng cho hai ống có đường kính ngoài 14mm. Cơ cấu đai ốc siết ở hai phía hướng tới mối ghép bền, phù hợp đường ống lưu lượng lớn ít tháo mở. Thân Inox 304 hỗ trợ chống gỉ trong môi trường ẩm và giúp bề mặt dễ vệ sinh hơn vật liệu mạ thông thường.

Điểm cần chú ý của cỡ 14mm không nằm ở việc “lớn hay nhỏ” một cách riêng lẻ, mà ở mức lưu lượng, chiều dài tuyến, nhịp tiêu thụ và không gian bố trí. Quy cách này thường đảm nhiệm tuyến gom hoặc cấp cho cụm thiết bị công suất cao trong nhà xưởng. Người mua nên xác nhận đường kính ngoài thực tế của ống thay vì dựa vào đường kính trong hoặc tên gọi ước lượng.

Vì sao cỡ 14mm phù hợp với đường ống lưu lượng lớn ít tháo mở?

Trong thiết kế khí nén, tiết diện ống ảnh hưởng trực tiếp đến vận tốc dòng, mức sụt áp và thời gian đáp ứng của cơ cấu. Với PUISO-14, mục tiêu sử dụng hợp lý là phù hợp bước chuyển giữa 12mm và 16mm khi cần tối ưu cả lưu lượng lẫn không gian. Nếu tuyến quá dài, nhiều co gấp hoặc nhiều cơ cấu hoạt động cùng lúc, cần tính lại lưu lượng thay vì mặc định giữ nguyên cỡ ống.

Kết cấu nối thẳng giúp thay đoạn ống, kéo dài tuyến hoặc xử lý vị trí ống bị hỏng mà không phải thay toàn bộ đường dẫn. Hai đầu cùng cỡ 14mm tạo bố cục cân xứng, thuận lợi khi đặt đầu nối trên một trục và khi cần kiểm tra trực quan trong bảo trì.

Cấu tạo PUISO-14 và nguyên lý giữ ống

Thân Inox 304 gia công dạng thẳng

Thân nối tạo đường dẫn xuyên tâm giữa hai phía. Inox 304 được lựa chọn khi người dùng ưu tiên khả năng chống oxy hóa, độ sạch bề mặt và độ bền cơ học trong điều kiện công nghiệp thông thường. Khả năng phù hợp với môi chất vẫn phải đối chiếu nhiệt độ, áp suất và tính ăn mòn cụ thể của hệ thống.

Hai cụm siết dành cho ống ngoài 14mm

Khi đai ốc được vặn đúng trình tự, chi tiết siết ép đều lên vùng ngoài của ống để tạo lực giữ. Cơ chế này khác kiểu ghim nhanh: thao tác lắp lâu hơn một chút nhưng hợp với điểm cố định lâu dài. Không nên dùng lực quá lớn để bù cho ống sai cỡ, vì cách đó có thể làm biến dạng ống hoặc gây hại ren.

Thông tin nhận dạng và điều kiện cần xác nhận

Bảng trên giúp nhận đúng cấu hình, không thay thế tài liệu kỹ thuật của lô hàng. Trước khi đưa vào khu vực có hóa chất, nhiệt cao, rung mạnh hoặc yêu cầu vệ sinh đặc biệt, hãy yêu cầu xác nhận bằng văn bản về giới hạn làm việc và vật liệu của toàn bộ chi tiết tiếp xúc.

Chọn ống 14mm đúng cách trước khi đặt hàng

• Đo đường kính ngoài ở ít nhất hai phương; ống bị ô-van có thể làm lực siết không đều.
• Xác nhận vật liệu ống PU, PA, PE hoặc loại khác có độ cứng phù hợp với cơ cấu siết.
• Kiểm tra bán kính uốn, tránh để đường ống kéo ngang lên đầu nối.
• Dự kiến lưu lượng cực đại, chiều dài ống và số thiết bị chạy đồng thời.
• Ghi rõ mã PUISO-14 để tránh nhầm với đầu ghim ống, hạt bắp hoặc kiểu siết thành.

Sai sót đáng lưu ý riêng ở quy cách này là sai số đường kính ngoài và độ ô-van của ống ảnh hưởng rõ đến khả năng ôm kín. Việc chuẩn bị đầu ống đúng sẽ có giá trị hơn cố tăng lực vặn. Mép cắt nên vuông, không bavia, không nứt và không có vết xước đi xuyên qua vùng làm kín.

Quy trình lắp PUISO-14 theo hướng dễ kiểm soát

1. Cô lập nguồn và giải phóng áp

Dừng nguồn cấp, xả hết áp còn lại và xác nhận đồng hồ về trạng thái an toàn. Không tháo đầu nối khi ống còn tích năng. Với tuyến có chất lỏng, cần thu gom môi chất theo quy trình của nhà máy.

2. Chuẩn bị hai đầu ống đồng nhất

Cắt vuông hai đầu ống 14mm bằng dụng cụ phù hợp. Lau sạch bụi, dầu và mạt cắt. Đưa các chi tiết siết lên ống theo đúng thứ tự, không đảo chiều và không bỏ sót bộ phận.

3. Căn thẳng rồi siết luân phiên

Đưa ống vào đủ chiều sâu, giữ thân nối không xoay và vặn đai ốc bằng tay trước. Sau khi ren ăn khớp tự nhiên mới dùng dụng cụ để hoàn tất. Siết từng phía theo bước nhỏ giúp đầu nối nằm thẳng, hạn chế tải lệch.

4. Chạy thử theo cấp áp

Tăng áp từ thấp lên mức vận hành, quan sát chuyển động ống và kiểm tra rò. Với cỡ 14mm, nên đo ống bằng thước cặp tại nhiều hướng, thử kín sau khi hệ thống đạt nhiệt độ ổn định. Nếu có bọt khí, tụt áp hoặc ống dịch chuyển, phải xả áp rồi kiểm tra lại đầu cắt, kích thước và thứ tự lắp.

Ứng dụng điển hình của đầu nối 2 đầu siết ống 14mm

Những bối cảnh phù hợp gồm cụm máy sản xuất liên tục, đường khí khu vực và thiết bị có nhịp tiêu thụ cao. Quy cách 14mm cũng có thể dùng để sửa chữa một đoạn tuyến bị ngắn, thay phần ống trầy xước hoặc tạo điểm tháo bảo trì có kiểm soát. Đây không phải lựa chọn mặc định cho mọi môi chất; độ tương thích cần được xác nhận theo từng hệ thống.

Ở nơi thường xuyên thay đổi bố cục và cần tháo lắp thật nhanh, có thể cân nhắc đầu nối thẳng Inox 304 hai đầu ghim ống. Khi cần độ bám kiểu hạt cắt và cấu trúc chuyên biệt hơn, tham khảo đầu nối thẳng Inox 304 hai đầu siết hạt bắp. Hai kiểu này phục vụ ưu tiên khác nhau, không nên thay thế chỉ vì có cùng cỡ danh nghĩa.

So sánh cỡ 14mm với các lựa chọn liền kề

Nếu phải chuyển giữa hai đường kính khác nhau, không nên ghép tạm bằng ống sai cỡ. Hãy dùng đầu nối giảm thẳng Inox 304 hai đầu siết ống đúng thông số. Khi đường ống phải đổi hướng 90 độ, co nối Inox 304 hai đầu siết ống giúp bố trí gọn hơn việc uốn ống quá gấp.

Kiểm soát rò rỉ và tải cơ học sau lắp đặt

Rò rỉ có thể xuất hiện do đầu ống xước, đai siết lệch, ống sai dung sai, thân nối chịu kéo hoặc chu kỳ nhiệt làm thay đổi độ cứng của ống. Kỹ thuật viên nên tách nguyên nhân theo thứ tự: kiểm tra đường ống, kiểm tra lắp ráp, kiểm tra tải cơ học rồi mới kết luận phụ kiện hỏng.

Dùng kẹp đỡ gần mối nối nhưng không ép ống biến dạng. Tránh để PUISO-14 gánh trọng lượng của van, cụm lọc hoặc đoạn ống dài. Sau thời gian chạy thử, quan sát dấu dịch chuyển đã đánh trên ống; đây là phương pháp đơn giản để phát hiện hiện tượng tuột chậm.

Bảo trì có kế hoạch thay vì chỉ siết lại

• Kiểm tra bề mặt inox, vết va đập, rỗ hoặc dấu hiệu môi chất không tương thích.
• Theo dõi rò tại hai phía trong lúc hệ thống chịu tải thực, không chỉ khi chạy không tải.
• Thay đoạn ống đã chai cứng, xước sâu hoặc biến dạng; không cắt ngắn nhiều lần đến mức tuyến bị kéo căng.
• Không lặp lại thao tác siết tăng lực nếu nguyên nhân gốc là sai cỡ hoặc đầu ống hỏng.
• Ghi ngày lắp, mã PUISO-14 và vị trí máy để việc thay thế sau này chính xác.

Hệ thống đường dẫn tham khảo trong cùng nhóm sản phẩm

Từ sản phẩm này, người mua có thể quay về nhóm đầu nối Inox 304 có hai đầu siết ống để xem đủ bảy cỡ. Lựa chọn gần nhất gồm cỡ 16mm và cỡ 12mm. Ở cấp rộng hơn, nhóm đầu nối nhanh Inox 304 hỗ trợ so sánh nhiều hình học và cơ cấu giữ ống.

Để hoàn thiện tuyến, có thể đối chiếu ống hơi khí nén theo đường kính ngoài và vật liệu; xem van khí nén khi cần khóa, điều tiết hoặc kiểm soát chiều dòng. Việc đặt đường dẫn theo nhu cầu kỹ thuật giúp người đọc chuyển sang đúng sản phẩm thay vì đi qua các nội dung không liên quan.

Câu hỏi thường gặp về PUISO-14

PUISO-14 dùng cho đường kính trong hay đường kính ngoài?

Cỡ 14mm được nhận theo đường kính ngoài của ống. Cần đo trực tiếp và đối chiếu dung sai, không suy ra từ đường kính trong vì độ dày thành ống thay đổi theo vật liệu và cấp áp.

Có thể gọi đây là đầu nối nhanh không?

Trong tìm kiếm thị trường, tên gọi có thể được dùng rộng. Xét thao tác, đây là đầu nối siết cơ khí, ưu tiên độ chắc và ổn định hơn tốc độ tháo lắp. Người mua nên dựa vào ảnh cấu tạo, mã hàng và cách giữ ống.

Có nên đổi từ 14mm sang cỡ khác để tăng lưu lượng?

Chỉ nên đổi sau khi tính lưu lượng, chiều dài, sụt áp và cổng của thiết bị. Tăng cỡ ống không tự động cải thiện hệ thống nếu nút thắt nằm ở van, tiết lưu, cút hoặc nguồn cấp.

Inox 304 có dùng được trong mọi môi trường không?

Không. Inox 304 có khả năng chống gỉ tốt trong nhiều điều kiện thông thường nhưng không miễn nhiễm với mọi hóa chất, nồng độ clorua, nhiệt độ hoặc quy trình vệ sinh. Phải xác nhận tương thích trước khi dùng.

Chốt lựa chọn đầu nối hai đầu siết ống 14mm

Đầu nối Inox 304 có 2 đầu siết ống 14 phù hợp khi hệ thống sử dụng hai ống ngoài 14mm, cần nối thẳng chắc và ít tháo mở. Quyết định đúng dựa trên cỡ ống thực, tải lưu lượng, môi chất, áp suất, nhiệt độ và cách đỡ ống. Khi các điều kiện đó đã rõ, mã PUISO-14 giúp đặt hàng và bảo trì nhất quán hơn.

Ba tiêu chí riêng cần theo dõi với cỡ 14mm

1. Dung sai ống cỡ lớn

Đối với đường ống lưu lượng lớn ít tháo mở, dung sai ống cỡ lớn cần được xem cùng chiều dài tuyến và nhịp tải. Hãy ghi nhận trạng thái trước và sau khi thay đầu nối, vì cảm giác vận hành không đủ để phân biệt cải thiện do mối ghép kín hơn hay do thay đổi tiết diện. Một phép đo ngắn tại đúng điểm làm việc sẽ đáng tin cậy hơn phỏng đoán.

2. Dự phòng công suất

Khi đánh giá dự phòng công suất, nên tách phần do ống, phần do phụ kiện và phần do nguồn cấp. Nếu ba yếu tố bị trộn lẫn, kỹ thuật viên dễ thay sai chi tiết. Với 14mm, hãy giữ nguyên cấu hình thử, thay từng biến số và ghi lại áp suất đầu vào, áp suất cuối tuyến cùng thời gian đáp ứng.

3. Ổn định nhiệt

Tiêu chí ổn định nhiệt thường bộc lộ khi máy chạy đủ tải, không phải lúc kiểm tra không tải. Vì vậy, kế hoạch nghiệm thu cần tái hiện chu kỳ thật của cụm máy sản xuất liên tục, đường khí khu vực và thiết bị có nhịp tiêu thụ cao. Nếu mối nối không nóng bất thường, không dịch chuyển và không xuất hiện rò sau nhiều chu kỳ, kết quả mới có ý nghĩa.

Tình huống chẩn đoán riêng cho đường ống 14mm

Giả sử cơ cấu ở cuối tuyến phản ứng chậm sau khi lắp PUISO-14. Trước tiên đo áp ngay trước và sau mối nối trong lúc tải hoạt động. Nếu chênh lệch không đáng kể, nguyên nhân nhiều khả năng nằm ở chiều dài ống, van tiết lưu hoặc nguồn. Nếu chênh lệch tăng rõ, cần xả áp, tháo kiểm tra xem ống có bị bóp, chi tiết siết lắp ngược hay có dị vật trong lòng nối.

Một tình huống khác là mối nối chỉ rò sau vài giờ. Khi đó, hãy kiểm tra sai số đường kính ngoài và độ ô-van của ống ảnh hưởng rõ đến khả năng ôm kín; đồng thời quan sát tải bên và nhiệt độ. Không nên xử lý bằng cách vặn thêm liên tục. Tháo ra, cắt lại đoạn đầu ống nếu còn đủ chiều dài, lắp đúng trục rồi thử theo cấp áp sẽ an toàn và cho kết quả chẩn đoán rõ ràng hơn.
