Co nối Inox 304 có 2 đầu siết ống

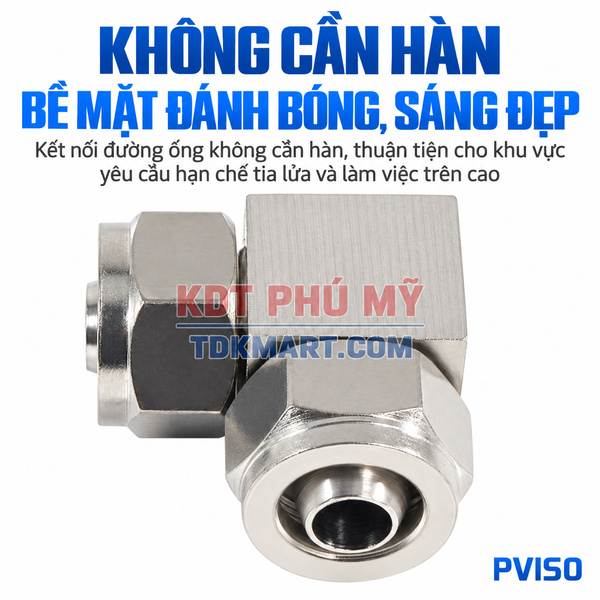

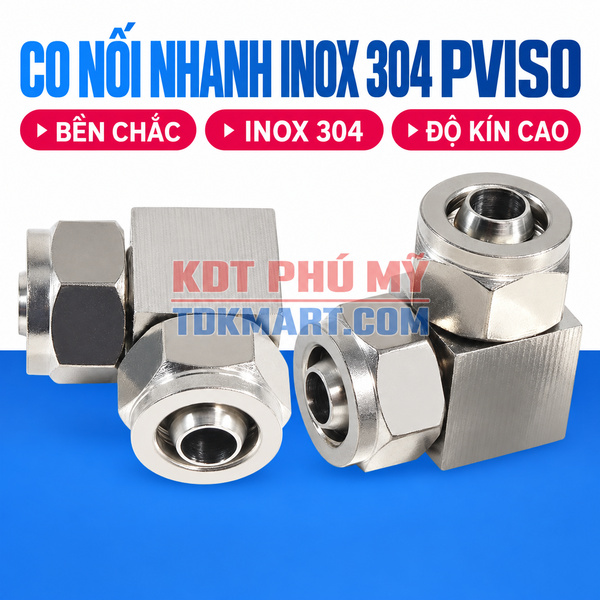

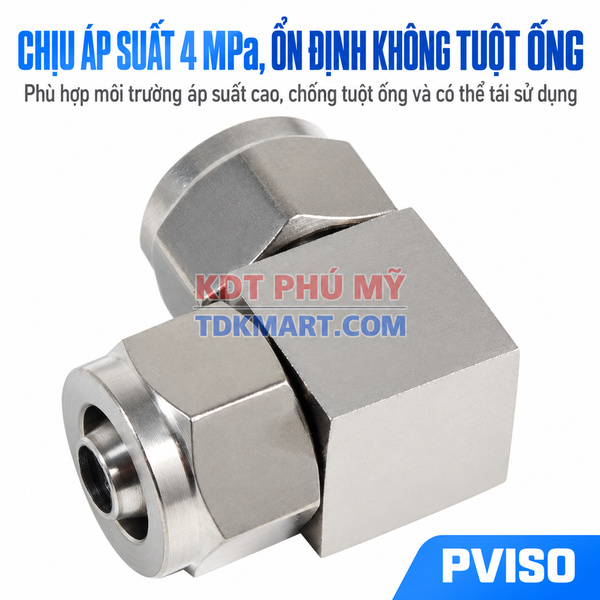

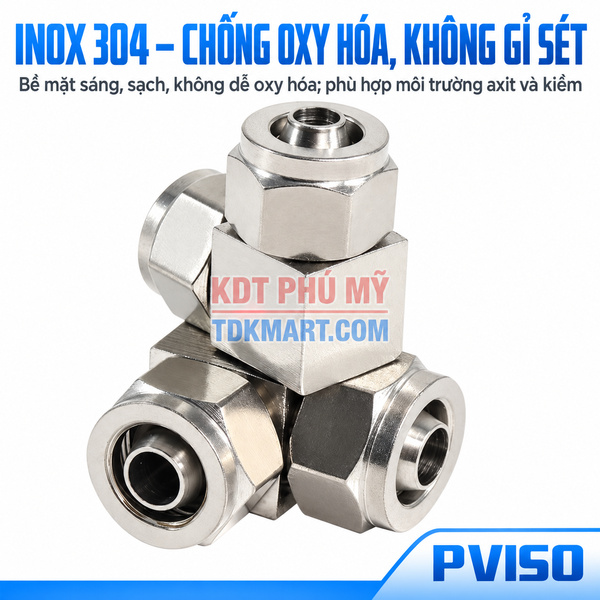

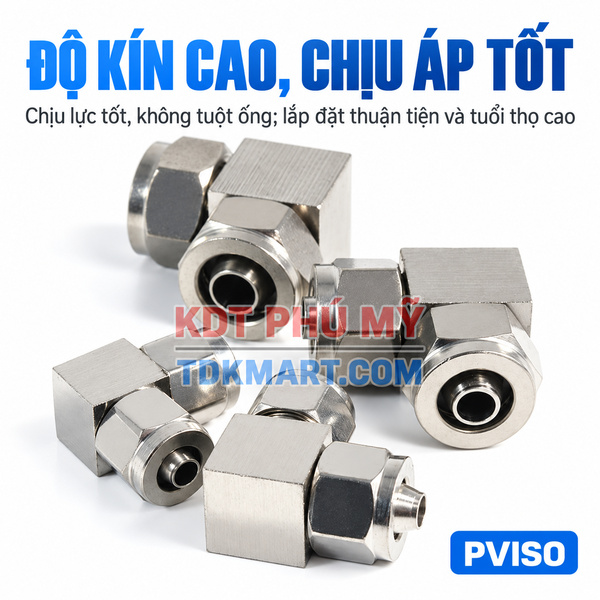

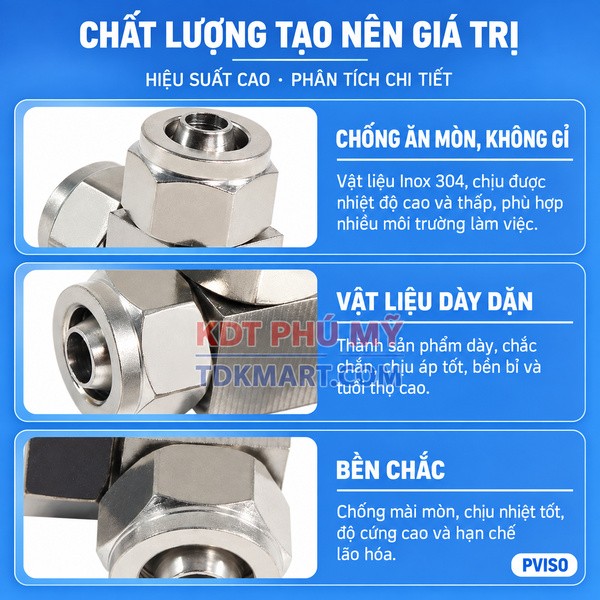

Co nối Inox 304 có 2 đầu siết ống là nhóm phụ kiện dạng góc 90 độ, dùng ghép hai đoạn ống cùng đường kính ngoài bằng cơ cấu siết ở cả hai phía. Dữ liệu đang hoạt động trên TDKMART ghi nhận bảy cỡ từ phi 4 đến phi 16, mã PVISO-4 đến PVISO-16, model PVISO4 đến PVISO16 và vật liệu Inox 304. Người mua nên bắt đầu từ đường kính ngoài của ống, sau đó kiểm tra không gian đặt góc co, hướng thao tác đai siết và nhu cầu bảo trì.

Nhận diện đúng co hai đầu siết ống

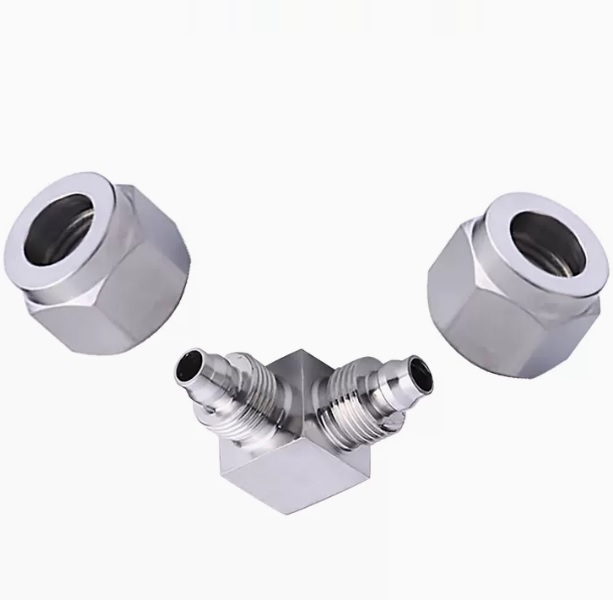

Hình dạng góc phân biệt nhóm này với đầu nối thẳng. Hai đầu bằng nhau phân biệt với phụ kiện giảm. Cơ cấu siết ống phân biệt với đầu ghim và siết hạt bắp. Bốn đặc điểm phải được xác nhận đồng thời; chỉ nhìn vật liệu hoặc hình dáng tổng quát chưa đủ để chọn hàng.

Tên phi 4, phi 6, phi 8, phi 10, phi 12, phi 14 và phi 16 trong nhóm thể hiện đường kính ngoài ống cần đối chiếu. Không sử dụng đường kính trong, không ước lượng bằng mắt và không lấy một đầu đã đo để suy ra đầu còn lại trong hệ thống cũ. Cả hai đoạn ống đều cần được kiểm tra.

Bảng toàn bộ cấu hình đang hoạt động

Cách chọn size từ yêu cầu của tuyến ống

Lắp thay thế trên hệ thống đang dùng

Đo phần ống còn tròn ở cả hai phía, ghi nhận vị trí góc co và kiểm tra chiều dài còn lại sau khi cắt bỏ đoạn hư. Giữ nguyên cỡ nếu mục tiêu chỉ thay phụ kiện và thiết kế tuyến không thay đổi. Nếu hai đầu đo được khác nhau, nhóm hai đầu bằng nhau không phù hợp.

Thiết kế tuyến mới

Quyết định cỡ ống ở cấp hệ thống trước khi chọn co. Việc chọn phụ kiện không nên thay thế tính toán và phê duyệt kỹ thuật về tuyến ống. Sau khi cỡ đã xác lập, chọn co tương ứng và bố trí khoảng cho đầu siết, điểm đỡ cũng như thao tác tháo ống.

Cải tạo khi không còn hồ sơ

Không dựa vào màu ống hay phụ kiện lân cận. Đo, chụp toàn cảnh, ghi mã thiết bị và xác định cơ chế giữ ống đang dùng. Những dữ liệu này giúp phân biệt co siết ống với co ghim ống hoặc co dùng hạt bắp.

Quan hệ giữa size và bố trí không gian

Size lớn hơn thường cần vùng thao tác lớn hơn, nhưng không thể đổi xuống size nhỏ chỉ để vừa khe. Size nhỏ gọn hơn vẫn cần khoảng đưa ống vào và rút ống ra. Bố trí tốt phải đáp ứng cả trạng thái lắp mới lẫn bảo trì, không chỉ trạng thái sản phẩm đã nằm cố định.

Quy trình khảo sát trước khi đặt mua

• Cô lập khu vực khảo sát theo quy định an toàn của đơn vị.
• Đo đường kính ngoài của hai đoạn ống ở phần không biến dạng.
• Xác định góc đổi hướng và khoảng trống quanh hai đầu siết.
• Kiểm tra điểm đỡ để thân co không chịu trọng lượng hoặc lực kéo.
• Ghi mã hàng dự kiến, ảnh vị trí và size các phụ kiện liền kề.
• Chọn đúng cơ chế siết ống; không hoán đổi chi tiết với nhóm ghim hoặc hạt bắp.

Chuẩn bị ống và lắp theo hướng cuối cùng

Mặt cắt ống phải vuông, sạch và không có ba via. Đầu bị dập, oval hoặc xước sâu cần được cắt phục hồi; nếu chiều dài không còn đủ thì thay đoạn ống. Đưa ống vào theo trục, giữ thân co đúng hướng cuối cùng rồi hoàn tất cơ cấu siết theo cấu tạo thực tế.

Không dùng thân co làm tay đòn để kéo tuyến vào vị trí. Không chèn vật liệu lạ để bù sai đường kính. Không phối trộn đai ốc hoặc chi tiết bên trong của sản phẩm khác chỉ vì ren có vẻ tương tự. Những thao tác này có thể che dấu sai cỡ và làm giảm khả năng truy nguyên khi rò.

Kiểm tra độ kín và độ ổn định sau lắp

Đưa hệ thống trở lại làm việc theo quy trình có kiểm soát. Quan sát cả hai đầu, kiểm tra bằng phương pháp phù hợp với môi chất và yêu cầu an toàn. Nếu rò, cô lập và xả năng lượng trước khi tháo. Tìm nguyên nhân theo thứ tự: cỡ ống, mặt cắt, độ sâu chèn, độ thẳng, tình trạng bề mặt và thứ tự chi tiết.

Sau kiểm tra tĩnh, quan sát trong chu kỳ máy. Rung, va chạm hoặc tải từ đoạn ống dài có thể làm thân co dịch chuyển dù ban đầu không rò. Bổ sung điểm đỡ hoặc điều chỉnh tuyến khi cần; siết thêm không phải giải pháp cho lỗi bố trí.

So sánh ba cơ chế gần nhau

Lộ trình chọn nhanh theo tình huống

Hai ống cùng cỡ và cần góc 90 độ

Chọn một trong bảy cấu hình của nhóm này sau khi đo OD. Tiếp tục kiểm tra khoảng thao tác và điểm đỡ.

Hai ống khác cỡ

Không chọn co hai đầu bằng nhau. Tìm cấu hình giảm được thiết kế riêng hoặc xem lại kiến trúc tuyến.

Hai ống cùng cỡ nhưng đi thẳng

Chuyển sang nhóm đầu nối thẳng hai đầu siết để tránh tạo góc không cần thiết.

Vị trí tháo lắp thường xuyên

So sánh với cơ chế ghim ống, nhưng chỉ thay đổi khi đã xác nhận vật liệu ống và điều kiện làm việc phù hợp.

Bảo trì theo nguyên nhân

Mỗi lần kiểm tra nên ghi nhận dấu trượt ống, vết xước, tình trạng đai siết, hướng thân co và chuyển động của tuyến khi máy chạy. Khi một điểm nối hỏng lặp lại, đánh giá rung, điểm đỡ, độ dài ống và thao tác bảo trì gần đó thay vì chỉ thay cùng một sản phẩm.

Lưu mã PVISO và model PVISO theo size trong hồ sơ thiết bị. Nhãn tại hai đầu tuyến giúp tránh lấy nhầm khi kho chứa nhiều cỡ. Ảnh tổng thể sau khi hoàn tất cho phép người bảo trì sau hiểu hướng lắp và vị trí điểm đỡ.

Các câu hỏi thường gặp

Có thể chọn size gần nhất không?

Không. Cơ cấu siết cần đúng đường kính ngoài của ống; phi 8 không thay cho phi 6 hoặc phi 10.

Co hai đầu siết có dùng để giảm cỡ không?

Không. Mỗi sản phẩm trong nhóm có hai đầu bằng nhau. Hai ống khác cỡ cần giải pháp khác.

Tại sao phải kiểm tra khi máy chạy?

Vì rung, lực kéo và va chạm chỉ xuất hiện rõ trong vận hành; kiểm tra tĩnh không phản ánh toàn bộ điều kiện.

Khi nào nên dùng đầu nối thẳng?

Khi hai đoạn ống nằm cùng trục và không cần đổi hướng 90 độ.

Chọn từng cỡ

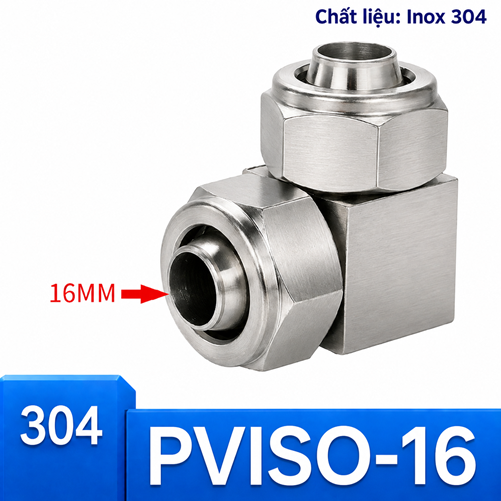

• Co Inox 304 hai đầu siết ống phi 16 — PVISO-16

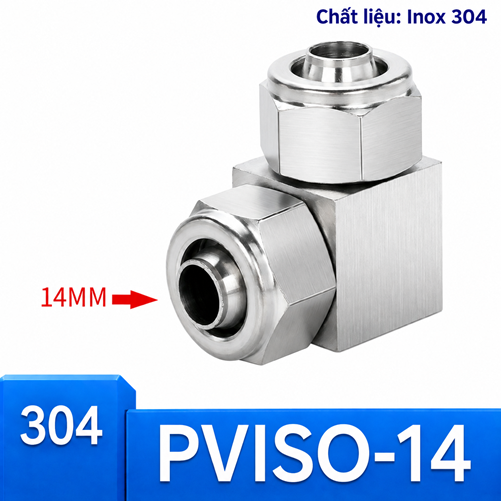

• Co Inox 304 hai đầu siết ống phi 14 — PVISO-14

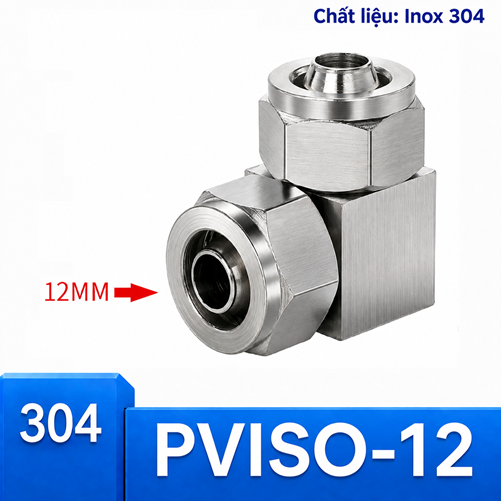

• Co Inox 304 hai đầu siết ống phi 12 — PVISO-12

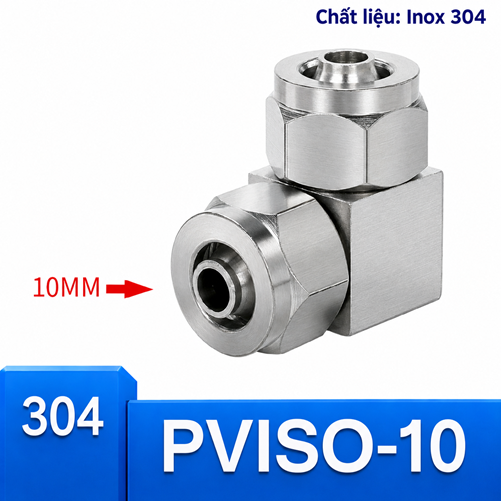

• Co Inox 304 hai đầu siết ống phi 10 — PVISO-10

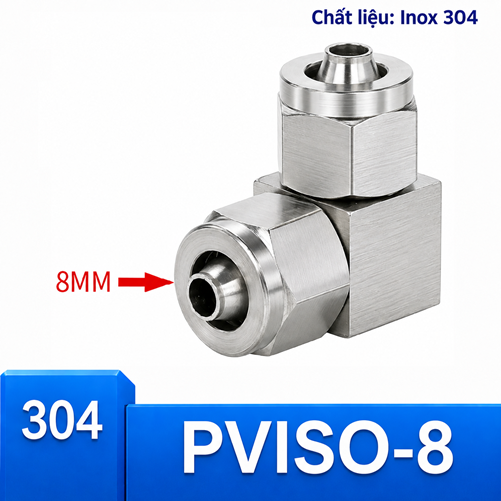

• Co Inox 304 hai đầu siết ống phi 8 — PVISO-8

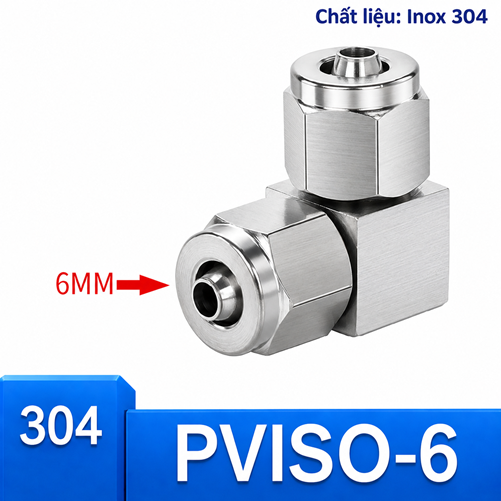

• Co Inox 304 hai đầu siết ống phi 6 — PVISO-6

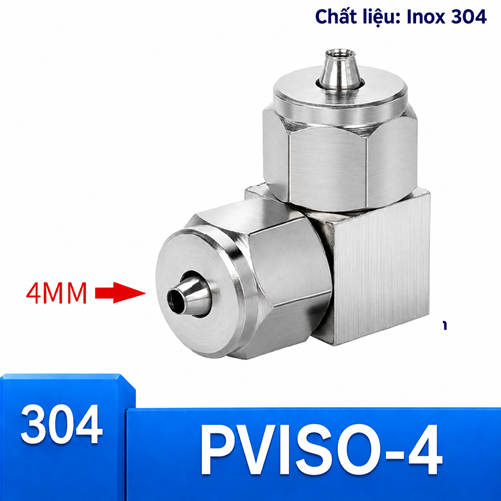

• Co Inox 304 hai đầu siết ống phi 4 — PVISO-4

Kết luận lựa chọn

Nhóm co Inox 304 hai đầu siết ống đáp ứng bảy cỡ từ 4 đến 16 mm. Quyết định đúng bắt đầu từ phép đo OD hai ống, tiếp theo là nhiệm vụ đổi hướng, khoảng thao tác, điểm đỡ và khả năng kiểm tra sau lắp. Không chọn theo hình ảnh, không dùng size gần đúng và không biến co hai đầu bằng nhau thành phụ kiện giảm. Khi mục tiêu hoặc cơ chế ống khác, hãy chuyển sang nhóm sản phẩm tương ứng.
