Đầu nối nhanh khí nén chữ T giảm Inox 304 3 đầu ghim ống 12-6-12 mm

Đầu nối nhanh khí nén chữ T giảm Inox 304 3 đầu ghim ống 12-6-12 mm giữ hai đường chính OD 12 mm và lấy một đường nhánh OD 6 mm. Nhánh nhỏ có thể phục vụ một mạch phụ đã được thiết kế riêng, trong khi hai đầu thẳng tiếp tục nối tuyến cấp. Mã hàng là PEGI12-6-12; cổng giữa nhận ống 6 mm.

Đặt đường 6 mm vào đúng chức năng của mạch

Trước khi lắp, xác định nhánh này là cấp khí, điều khiển hay một đường phụ khác theo sơ đồ máy. Cỡ nhỏ không tự chứng minh đó là mạch pilot. Nếu nó được dùng để dẫn khí điều khiển, ghi rõ đầu nhận và hướng đường ống giúp tránh đấu sang cổng khác khi sửa tủ.

Ba cổng của chữ T thông với nhau và không có tác dụng cô lập nhánh. Việc lấy một đường 6 mm từ tuyến 12 mm không tạo ra hai vùng áp lực độc lập. Nếu thiết bị cần đóng mở riêng, điều áp riêng hoặc ngăn dòng hồi, cần có phần tử chức năng phù hợp trong mạch, không giao nhiệm vụ đó cho đầu chia.

Hiểu mức chênh cỡ trước khi quyết định

Cỡ ngoài 6 mm bằng một nửa cỡ ngoài 12 mm, nhưng đường kính trong còn phụ thuộc thành ống. Không thể lấy tỷ lệ OD này để công bố tỷ lệ lưu lượng, khả năng tiết kiệm khí hoặc mức áp giảm. Đầu T chuyển cách đấu ba ống; yêu cầu tại tải vẫn phải dựa trên chiều dài đường đi và nhu cầu sử dụng.

Với nhánh có thay đổi tiêu thụ nhanh, cần xem phản ứng tại đầu nhận lúc máy hoạt động. Một đường nhỏ đi quá xa có thể làm tín hiệu hoặc cấp khí phản ứng khác lúc thử gần nguồn. Khi lựa chọn, xem cả các đoạn giảm tiếp theo, cổng van và chỗ uốn, thay vì chỉ xác định cỡ tại điểm chữ T.

Nhận diện hai đầu thẳng và cửa giữa

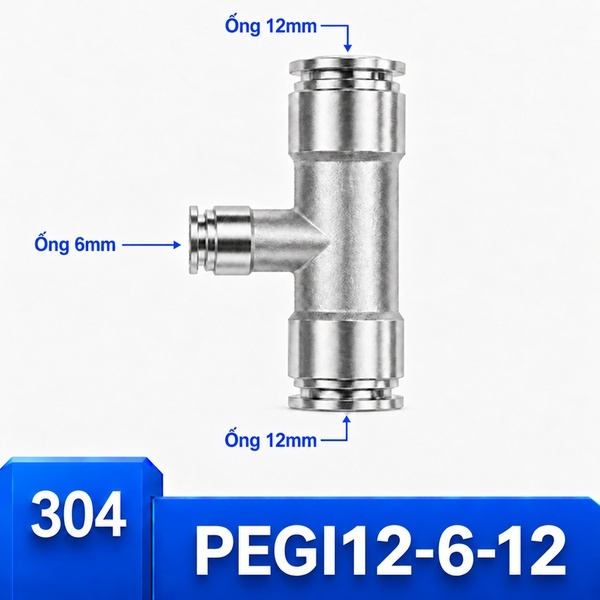

Hai cổng nằm trên cùng trục có OD lắp 12 mm; cổng vuông góc là 6 mm. Các con số đều thuộc ống, không phải ren. Tên đầy đủ cùng mã PEGI12-6-12 giúp phân biệt với những đầu chia có ba cỡ khác, đặc biệt khi nhiều vật tư cùng được đưa ra sửa máy trong một lần dừng.

Nếu nhánh cần 8 mm, hãy dùng chữ T giảm 12-8-12 mm giữ nguyên trục 12 mm. Nếu trục chính đo được 10 mm nhưng nhánh vẫn 6 mm, đối chiếu đầu chia nhánh 6 mm trên hai ống 10 mm. Không lắp một đầu 10 mm vào miệng 12 mm rồi tìm cách bổ sung lớp quấn cho kín.

Đi đường nhỏ trong vùng có nhiều dây và ống

Nhánh 6 mm cần được nhận diện ở cả hai đầu khi đi qua máng. Tránh để chữ T ngay cạnh bản lề tủ hoặc nơi nắp che ép xuống đường nhỏ. Giữ trục 12 mm ở vị trí ổn định, cho đường 6 mm một lối đi độc lập với vùng bị đè hoặc cọ trong thao tác mở đóng.

Dự trữ chiều dài hợp lý để đầu 6 mm không bị kéo ra khi dây bó dịch chuyển. Phần dư không nên cuộn quá chặt hoặc nằm sát nguồn nhiệt. Kẹp đỡ giúp dẫn hướng nhưng phải tránh ép thành ống. Nếu mạch yêu cầu ống di chuyển, chọn loại ống và cách dẫn phù hợp chuyển động; đầu chia nên đặt ở điểm tĩnh khi bố trí cho phép.

Làm kín ở đầu 6 mm phụ thuộc chất lượng mặt cắt

Ở kiểu ghim, bộ giữ tì vào mặt ngoài chống tuột, còn gioăng tạo độ kín quanh ống. Vết xước nhỏ theo chiều dọc hoặc đầu bị oval có thể khiến cửa giữa rò ngay cả khi đã kéo thử và thấy chắc. Hãy cắt vuông bằng dao cắt ống, làm sạch bụi và kiểm tra phần đầu chưa bị chai hoặc hằn sâu.

Cô lập máy và xả áp hoàn toàn trước khi đưa ống vào hoặc rút ra. Ghim thẳng hết hành trình từng cổng, kiểm tra lực giữ nhẹ rồi cấp khí có kiểm soát. Thử rò ở ba cửa, tiếp đó kiểm tra đúng phản ứng của mạch phụ. Cần xử lý cả sai đường đấu lẫn lỗi kín; một mạch không rò vẫn có thể vận hành sai nếu nhánh đến nhầm đầu nhận.

Khi cần sửa nhánh mà giữ nguyên tuyến lớn

Trước bảo trì, xác định cách ngắt cấp và giải phóng khí trong đường 12 mm cùng phần nhánh. Sau khi an toàn, ấn đều vòng nhả 6 mm và rút ống theo trục. Nếu phải cắt bỏ nhiều lần phần đầu hư, thay đoạn đủ dài để không biến một đường đi ban đầu thoải mái thành nhánh kéo căng.

Để thay kiểu giữ, có thể tham khảo chữ T giảm Inox 304 ba đầu siết ống sau khi xác minh tương thích. Những cỡ ghim nhanh cùng dòng nằm ở hệ chữ T giảm Inox 304 ba đầu ghim theo OD. Thông số làm việc của bộ nối cần kiểm tra riêng, kể cả khi chỉ dùng cho một mạch tiêu thụ ít.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ hỗ trợ đối chiếu đầu chữ T cho hai ống 12 mm và nhánh 6 mm. Khi hỏi PEGI12-6-12, nên gửi cả nơi kết thúc đường nhỏ, vật liệu ống và ảnh cách đi trong tủ để chọn đúng nhu cầu thực tế.
