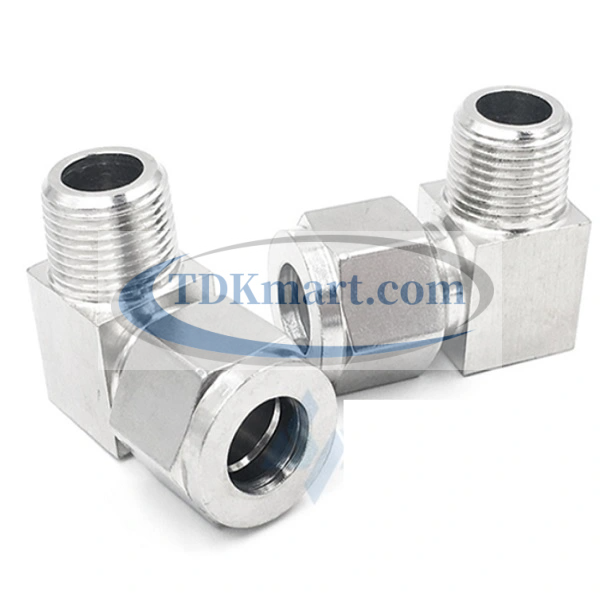

Co nối thép không rỉ Inox 304 có 1 đầu siết hạt bắp ống 12 và 1 đầu ren ngoài 1/4

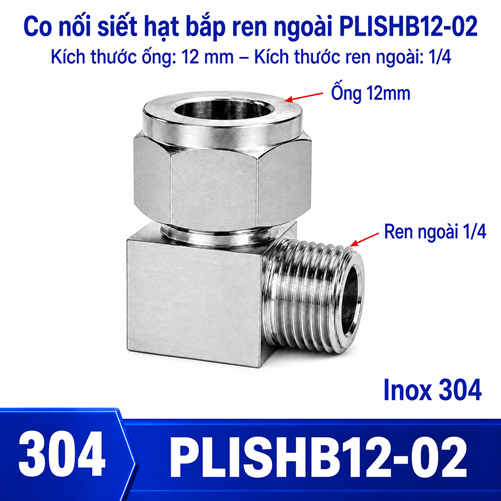

Co nối thép không rỉ Inox 304 có 1 đầu siết hạt bắp ống 12 và 1 đầu ren ngoài 1/4, mã PLISHB12-02, model PLISHB12-02, đổi hướng dòng 90 độ giữa ống OD 12 mm và cổng ren trong tương thích với ren ngoài 1/4. Đầu hạt bắp tạo lực kẹp cơ học quanh ống; nhánh ren vặn vào thiết bị.

Cặp 12 mm – 1/4 cần được chọn bằng hai phép xác nhận độc lập. Trước khi dùng, kiểm tra chuẩn ren, loại ống, vật liệu hạt bắp, chi tiết làm kín, môi chất, áp suất và nhiệt độ theo dữ liệu của đúng lô hàng.

Thông tin nhận diện PLISHB12-02

Điểm khác biệt của cặp 12 mm – 1/4

Đường cấp trung bình đến khá kết hợp với cổng ren thông dụng tạo một phương án dành cho cụm van hoặc nhiều cơ cấu. Gặp trên nhiều van và thiết bị. Cần lưu ý cân bằng lưu lượng và độ gọn và xác nhận ren côn hay song song.

Vai trò của góc co 90 độ

PLISHB12-02 đổi hướng tuyến tại cổng thiết bị, giúp tránh bẻ ống gấp ngay sau ren. Tuy nhiên, co tạo thêm thay đổi dòng và vùng thao tác theo hai phương vuông góc. Hướng đầu hạt bắp phải phù hợp với lối đi của ống, khoảng cờ lê và kẹp đỡ.

Trong cụm van hoặc nhiều cơ cấu, cấu hình co thường gọn hơn một đầu thẳng cộng đoạn ống uốn gấp. Nếu tuyến thực tế đi thẳng, đầu nối thẳng hạt bắp – ren ngoài có thể giảm đổi hướng không cần thiết.

Không gian cờ lê và hướng ống

Co 90 độ cần khoảng thao tác ở cả nhánh ren và nhánh ống. Khi đặt sát van, khung hoặc vách, cờ lê có thể không vào được hoặc vòng siết bị che. Bản vẽ nên thể hiện vùng dụng cụ, bán kính uốn và khoảng rút ống.

Với đường cấp trung bình đến khá, không để ống kéo lệch đầu hạt bắp. Kẹp đỡ nên giữ tuyến theo đúng hướng ra của co. Nếu không thể tạo khoảng bảo trì, thay đổi vị trí cổng hoặc chọn hình học khác trước khi gia công hàng loạt.

Tương thích vật liệu

Thân Inox 304 hỗ trợ nhiều môi trường công nghiệp thông thường, nhưng không thay thế việc đánh giá hóa chất, clorua, nhiệt độ và ăn mòn khe. Hạt bắp, chi tiết làm kín, ống và cổng thiết bị cũng ảnh hưởng tới tuổi thọ.

Nếu dùng PLISHB12-02 cho thực phẩm, y tế hoặc môi chất đặc biệt, yêu cầu hồ sơ vật liệu và quy trình vệ sinh riêng. Không sao chép một giới hạn áp suất hay nhiệt độ chung cho mọi lô khi chưa được xác nhận.

Quản lý kho theo mã

Nhãn hộp cần ghi PLISHB12-02, model PLISHB12-02, OD 12 mm, ren ngoài 1/4 và hình học co. Không xếp chung với PLISHB cùng OD nhưng khác ren, hoặc PCISHB thân thẳng. Cách quản lý theo đủ hai phía giảm lỗi lấy nhầm.

Nên lưu dưỡng ren, đoạn ống chuẩn và ảnh nhận dạng. Khi xuất kho, ghi vị trí máy cùng người nhận để truy vết. Không dùng đường kính ngoài ren đo gần đúng thay cho xác định hệ ren.

Phiếu kiểm tra riêng cho PLISHB12-02

Tám điểm sau giúp kiểm soát đúng cặp 12 mm – 1/4 và hướng co. Mỗi dòng cần có số đo, ảnh hoặc tài liệu đối chiếu, không đánh dấu theo cảm tính.

• Ghi nhận thử kín cho PLISHB12-02: kiểm tra mặt cắt và độ tròn tại phía hạt bắp OD 12 mm; ghi model PLISHB12-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB12-02 để kỹ thuật xác minh.
• Kiểm tra kho cho PLISHB12-02: xác nhận hướng co 90 độ tại phía ren ngoài 1/4; ghi model PLISHB12-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB12-02 để kỹ thuật xác minh.
• Đánh giá tải rung cho PLISHB12-02: đánh giá kẹp đỡ tuyến tại phía hạt bắp OD 12 mm; ghi model PLISHB12-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB12-02 để kỹ thuật xác minh.
• Khảo sát tại máy cho PLISHB12-02: kiểm tra khoảng cờ lê tại phía ren ngoài 1/4; ghi model PLISHB12-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB12-02 để kỹ thuật xác minh.
• Nghiệm thu đầu ống cho PLISHB12-02: ghi áp thử đã duyệt tại phía hạt bắp OD 12 mm; ghi model PLISHB12-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB12-02 để kỹ thuật xác minh.
• Kiểm soát dụng cụ cho PLISHB12-02: đo lại bằng thước cặp tại phía ren ngoài 1/4; ghi model PLISHB12-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB12-02 để kỹ thuật xác minh.
• Đối chiếu bản vẽ cho PLISHB12-02: dùng dưỡng bước ren tại phía hạt bắp OD 12 mm; ghi model PLISHB12-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB12-02 để kỹ thuật xác minh.
• Xác minh cổng ren cho PLISHB12-02: chụp ảnh có thước chuẩn tại phía ren ngoài 1/4; ghi model PLISHB12-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB12-02 để kỹ thuật xác minh.

Trình tự trước khi cấp áp

• Xác nhận PLISHB12-02, model PLISHB12-02, OD 12 mm và ren ngoài 1/4.
• Kiểm tra ống tròn, sạch, cắt vuông và không xước sâu.
• Kiểm tra cổng ren đúng hệ, sạch, không sứt và đủ chiều sâu.
• Lắp ren bằng tay trước; giữ thân bằng dụng cụ đúng vị trí.
• Căn hướng co, lắp hạt bắp và đỡ tuyến để không kéo lệch.
• Tăng áp từng bước, dò riêng hai phía và xả áp trước mọi điều chỉnh.

Đối chiếu biến thể ngang cấp

Có thể giữ OD 12 mm và đổi cỡ ren, hoặc giữ ren 1/4 và đổi OD: ống 12 mm – ren 3/8; ống 12 mm – ren 1/8; ống 14 mm – ren 1/4; ống 10 mm – ren 1/4; ống 8 mm – ren 1/4. Các lựa chọn này dùng để kiểm tra phương án thiết kế, không thay thế việc đo ống và xác định ren thực tế.

Trở về nhóm co Inox 304 hạt bắp – ren ngoài để xem đủ ma trận. Cấp rộng hơn là hệ đầu nối nhanh Inox 304; nếu tuyến đi thẳng, xem đầu nối thẳng cùng cơ chế.

Câu hỏi thường gặp

12 mm có phải đường kính trong không?

Không. Đây là đường kính ngoài của ống tại đầu hạt bắp. Đường kính trong phụ thuộc độ dày thành và không được dùng để chọn PLISHB12-02.

Mọi cổng 1/4 đều lắp được không?

Chưa chắc. Phải khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Cỡ danh nghĩa giống nhau nhưng khác chuẩn có thể gây kẹt hoặc rò.

Có thể xoay co sau khi đã siết ren không?

Chỉ thực hiện theo cấu tạo và hướng dẫn của sản phẩm. Không nới ren có áp để chỉnh hướng. Nếu hướng cuối không phù hợp, xả áp và lắp lại đúng quy trình.

Inox 304 có phù hợp mọi hóa chất không?

Không. Cần đánh giá thân, hạt bắp, chi tiết làm kín và ống theo hóa chất, nồng độ, nhiệt độ và chu kỳ vệ sinh cụ thể.

Chốt dữ liệu đặt hàng PLISHB12-02

Yêu cầu mua nên ghi co 90 độ, mã PLISHB12-02, model PLISHB12-02, ống OD 12 mm, ren ngoài 1/4, chuẩn ren, loại ống, môi chất và điều kiện vận hành. Dữ liệu đầy đủ giúp giảm nhầm giữa co, thẳng, ren ngoài và ren trong.
