Co nối thép không rỉ Inox 304 có 1 đầu siết hạt bắp ống 14 và 1 đầu ren ngoài 1/2

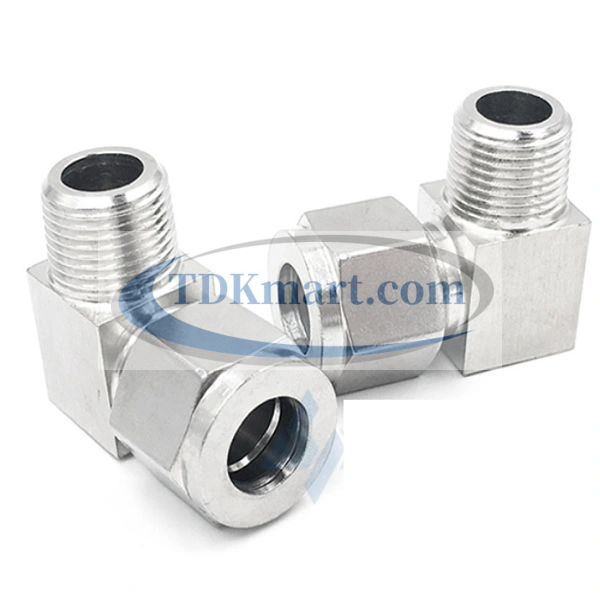

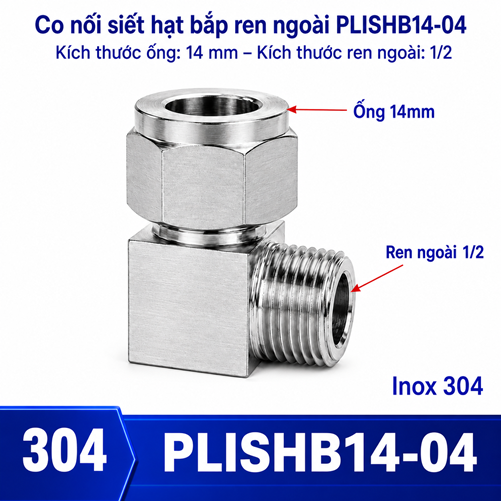

Co nối thép không rỉ Inox 304 có 1 đầu siết hạt bắp ống 14 và 1 đầu ren ngoài 1/2, mã PLISHB14-04, model PLISHB14-04, đổi hướng dòng 90 độ giữa ống OD 14 mm và cổng ren trong tương thích với ren ngoài 1/2. Đầu hạt bắp tạo lực kẹp cơ học quanh ống; nhánh ren vặn vào thiết bị.

Cặp 14 mm – 1/2 cần được chọn bằng hai phép xác nhận độc lập. Trước khi dùng, kiểm tra chuẩn ren, loại ống, vật liệu hạt bắp, chi tiết làm kín, môi chất, áp suất và nhiệt độ theo dữ liệu của đúng lô hàng.

Thông tin nhận diện PLISHB14-04

Điểm khác biệt của cặp 14 mm – 1/2

Nhánh lưu lượng cao kết hợp với cổng ren lớn tạo một phương án dành cho cụm máy công nghiệp cần tiết diện lớn. Ưu tiên tiết diện và độ vững cơ khí. Cần lưu ý cần căn trục kỹ vì ống tương đối cứng và xác nhận chiều sâu cổng cùng chuẩn ren.

Đọc đúng hai kích thước

14 mm là đường kính ngoài của ống tại đầu hạt bắp; 1/2 inch là cỡ danh nghĩa của ren ngoài. Hai số không quy đổi cho nhau. Một co có OD đúng nhưng ren sai vẫn không lắp được, còn ren đúng nhưng OD sai không thể tạo lực kẹp đúng hình học.

Phiếu khảo sát PLISHB14-04 nên ghi riêng OD đo bằng thước cặp, ký hiệu cổng, bước ren và dạng côn hoặc song song. Với cổng ren lớn, xác nhận chiều sâu cổng cùng chuẩn ren. Không thử cưỡng bức một ren gần giống vào thiết bị.

Đánh giá lưu lượng và sụt áp

OD 14 mm và ren 1/2 chỉ là hai kích thước kết nối. Lưu lượng còn phụ thuộc đường kính trong ống, tiết diện lòng co, van, chiều dài và số lần đổi hướng. Co 90 độ cần được đưa vào phép tính sụt áp của toàn tuyến.

Ưu tiên tiết diện và độ vững cơ khí, nhưng quyết định cuối cùng phải dựa trên lưu lượng đỉnh và áp động. Nếu ren nhỏ hơn đáng kể so với ống, làm rõ đây là chủ đích hay điểm thắt không mong muốn.

Tải cơ học lên cổng ren

Co không nên chịu trọng lượng của đoạn ống dài hoặc thiết bị treo. Tải kéo tại nhánh ống tạo mô-men lên cổng ren 1/2, đặc biệt khi máy rung. Bố trí kẹp đỡ gần điểm nối giúp giảm lực uốn truyền vào thân.

Kiểm tra dấu xoay, cọ xát và nới ren của PLISHB14-04 theo lịch phù hợp. Nếu ống chuyển động liên tục, cần phần tử mềm hoặc cách dẫn chuyên dụng thay vì để co chịu tải chu kỳ.

Tương thích vật liệu

Thân Inox 304 hỗ trợ nhiều môi trường công nghiệp thông thường, nhưng không thay thế việc đánh giá hóa chất, clorua, nhiệt độ và ăn mòn khe. Hạt bắp, chi tiết làm kín, ống và cổng thiết bị cũng ảnh hưởng tới tuổi thọ.

Nếu dùng PLISHB14-04 cho thực phẩm, y tế hoặc môi chất đặc biệt, yêu cầu hồ sơ vật liệu và quy trình vệ sinh riêng. Không sao chép một giới hạn áp suất hay nhiệt độ chung cho mọi lô khi chưa được xác nhận.

Phiếu kiểm tra riêng cho PLISHB14-04

Tám điểm sau giúp kiểm soát đúng cặp 14 mm – 1/2 và hướng co. Mỗi dòng cần có số đo, ảnh hoặc tài liệu đối chiếu, không đánh dấu theo cảm tính.

• Kiểm tra kho cho PLISHB14-04: chụp ảnh có thước chuẩn tại phía hạt bắp OD 14 mm; ghi model PLISHB14-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB14-04 để kỹ thuật xác minh.
• Đánh giá tải rung cho PLISHB14-04: kiểm tra mặt cắt và độ tròn tại phía ren ngoài 1/2; ghi model PLISHB14-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB14-04 để kỹ thuật xác minh.
• Khảo sát tại máy cho PLISHB14-04: xác nhận hướng co 90 độ tại phía hạt bắp OD 14 mm; ghi model PLISHB14-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB14-04 để kỹ thuật xác minh.
• Nghiệm thu đầu ống cho PLISHB14-04: đánh giá kẹp đỡ tuyến tại phía ren ngoài 1/2; ghi model PLISHB14-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB14-04 để kỹ thuật xác minh.
• Kiểm soát dụng cụ cho PLISHB14-04: kiểm tra khoảng cờ lê tại phía hạt bắp OD 14 mm; ghi model PLISHB14-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB14-04 để kỹ thuật xác minh.
• Đối chiếu bản vẽ cho PLISHB14-04: ghi áp thử đã duyệt tại phía ren ngoài 1/2; ghi model PLISHB14-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB14-04 để kỹ thuật xác minh.
• Xác minh cổng ren cho PLISHB14-04: đo lại bằng thước cặp tại phía hạt bắp OD 14 mm; ghi model PLISHB14-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB14-04 để kỹ thuật xác minh.
• Ghi nhận thử kín cho PLISHB14-04: dùng dưỡng bước ren tại phía ren ngoài 1/2; ghi model PLISHB14-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB14-04 để kỹ thuật xác minh.

Trình tự trước khi cấp áp

• Xác nhận PLISHB14-04, model PLISHB14-04, OD 14 mm và ren ngoài 1/2.
• Kiểm tra ống tròn, sạch, cắt vuông và không xước sâu.
• Kiểm tra cổng ren đúng hệ, sạch, không sứt và đủ chiều sâu.
• Lắp ren bằng tay trước; giữ thân bằng dụng cụ đúng vị trí.
• Căn hướng co, lắp hạt bắp và đỡ tuyến để không kéo lệch.
• Tăng áp từng bước, dò riêng hai phía và xả áp trước mọi điều chỉnh.

Đối chiếu biến thể ngang cấp

Có thể giữ OD 14 mm và đổi cỡ ren, hoặc giữ ren 1/2 và đổi OD: ống 14 mm – ren 3/8; ống 14 mm – ren 1/4; ống 16 mm – ren 1/2; ống 12 mm – ren 1/2; ống 10 mm – ren 1/2. Các lựa chọn này dùng để kiểm tra phương án thiết kế, không thay thế việc đo ống và xác định ren thực tế.

Trở về nhóm co Inox 304 hạt bắp – ren ngoài để xem đủ ma trận. Cấp rộng hơn là hệ đầu nối nhanh Inox 304; nếu tuyến đi thẳng, xem đầu nối thẳng cùng cơ chế.

Câu hỏi thường gặp

14 mm có phải đường kính trong không?

Không. Đây là đường kính ngoài của ống tại đầu hạt bắp. Đường kính trong phụ thuộc độ dày thành và không được dùng để chọn PLISHB14-04.

Mọi cổng 1/2 đều lắp được không?

Chưa chắc. Phải khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Cỡ danh nghĩa giống nhau nhưng khác chuẩn có thể gây kẹt hoặc rò.

Có thể xoay co sau khi đã siết ren không?

Chỉ thực hiện theo cấu tạo và hướng dẫn của sản phẩm. Không nới ren có áp để chỉnh hướng. Nếu hướng cuối không phù hợp, xả áp và lắp lại đúng quy trình.

Inox 304 có phù hợp mọi hóa chất không?

Không. Cần đánh giá thân, hạt bắp, chi tiết làm kín và ống theo hóa chất, nồng độ, nhiệt độ và chu kỳ vệ sinh cụ thể.

Chốt dữ liệu đặt hàng PLISHB14-04

Yêu cầu mua nên ghi co 90 độ, mã PLISHB14-04, model PLISHB14-04, ống OD 14 mm, ren ngoài 1/2, chuẩn ren, loại ống, môi chất và điều kiện vận hành. Dữ liệu đầy đủ giúp giảm nhầm giữa co, thẳng, ren ngoài và ren trong.
