Co nối thép không rỉ Inox 304 có 1 đầu siết hạt bắp ống 4 và 1 đầu ren ngoài 1/4

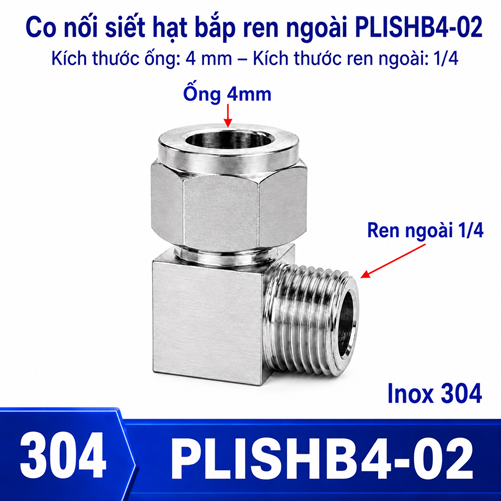

Co nối thép không rỉ Inox 304 có 1 đầu siết hạt bắp ống 4 và 1 đầu ren ngoài 1/4, mã PLISHB4-02, model PLISHB4-02, đổi hướng dòng 90 độ giữa ống OD 4 mm và cổng ren trong tương thích với ren ngoài 1/4. Đầu hạt bắp tạo lực kẹp cơ học quanh ống; nhánh ren vặn vào thiết bị.

Cặp 4 mm – 1/4 cần được chọn bằng hai phép xác nhận độc lập. Trước khi dùng, kiểm tra chuẩn ren, loại ống, vật liệu hạt bắp, chi tiết làm kín, môi chất, áp suất và nhiệt độ theo dữ liệu của đúng lô hàng.

Thông tin nhận diện PLISHB4-02

Điểm khác biệt của cặp 4 mm – 1/4

Mạch khí rất nhỏ kết hợp với cổng ren thông dụng tạo một phương án dành cho cảm biến hoặc thiết bị tinh gọn. Gặp trên nhiều van và thiết bị. Cần lưu ý không gian hẹp và thành ống dễ biến dạng và xác nhận ren côn hay song song.

Kiểm soát ren ngoài

Ren ngoài 1/4 phải khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song của cổng. Cỡ danh nghĩa giống nhau không bảo đảm tương thích. Trước khi dùng dụng cụ, đưa PLISHB4-02 vào bằng tay để cảm nhận độ ăn khớp và phát hiện ren chéo.

Nếu cần vật liệu làm kín ren, chọn loại phù hợp môi chất, nhiệt độ và quy trình vệ sinh. Không để băng hoặc keo thừa lọt vào lòng dẫn. Xác nhận ren côn hay song song trước khi khóa mã hàng.

Đánh giá lưu lượng và sụt áp

OD 4 mm và ren 1/4 chỉ là hai kích thước kết nối. Lưu lượng còn phụ thuộc đường kính trong ống, tiết diện lòng co, van, chiều dài và số lần đổi hướng. Co 90 độ cần được đưa vào phép tính sụt áp của toàn tuyến.

Gặp trên nhiều van và thiết bị, nhưng quyết định cuối cùng phải dựa trên lưu lượng đỉnh và áp động. Nếu ren nhỏ hơn đáng kể so với ống, làm rõ đây là chủ đích hay điểm thắt không mong muốn.

Quản lý kho theo mã

Nhãn hộp cần ghi PLISHB4-02, model PLISHB4-02, OD 4 mm, ren ngoài 1/4 và hình học co. Không xếp chung với PLISHB cùng OD nhưng khác ren, hoặc PCISHB thân thẳng. Cách quản lý theo đủ hai phía giảm lỗi lấy nhầm.

Nên lưu dưỡng ren, đoạn ống chuẩn và ảnh nhận dạng. Khi xuất kho, ghi vị trí máy cùng người nhận để truy vết. Không dùng đường kính ngoài ren đo gần đúng thay cho xác định hệ ren.

Hồ sơ nghiệm thu

Hồ sơ PLISHB4-02 nên gồm OD 4 mm, ren 1/4, chuẩn ren, loại ống, vật liệu làm kín, vị trí cổng và kết quả thử. Ảnh cần thấy hướng co, kẹp đỡ và khoảng dụng cụ.

Mọi giới hạn áp suất, nhiệt độ và môi chất lấy từ tài liệu áp dụng cho đúng lô. Nếu còn thiếu, ghi rõ chờ xác nhận kỹ thuật thay vì dùng số liệu chung của sản phẩm tương tự.

Phiếu kiểm tra riêng cho PLISHB4-02

Tám điểm sau giúp kiểm soát đúng cặp 4 mm – 1/4 và hướng co. Mỗi dòng cần có số đo, ảnh hoặc tài liệu đối chiếu, không đánh dấu theo cảm tính.

• Đánh giá tải rung cho PLISHB4-02: dùng dưỡng bước ren tại phía hạt bắp OD 4 mm; ghi model PLISHB4-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB4-02 để kỹ thuật xác minh.
• Khảo sát tại máy cho PLISHB4-02: chụp ảnh có thước chuẩn tại phía ren ngoài 1/4; ghi model PLISHB4-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB4-02 để kỹ thuật xác minh.
• Nghiệm thu đầu ống cho PLISHB4-02: kiểm tra mặt cắt và độ tròn tại phía hạt bắp OD 4 mm; ghi model PLISHB4-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB4-02 để kỹ thuật xác minh.
• Kiểm soát dụng cụ cho PLISHB4-02: xác nhận hướng co 90 độ tại phía ren ngoài 1/4; ghi model PLISHB4-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB4-02 để kỹ thuật xác minh.
• Đối chiếu bản vẽ cho PLISHB4-02: đánh giá kẹp đỡ tuyến tại phía hạt bắp OD 4 mm; ghi model PLISHB4-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB4-02 để kỹ thuật xác minh.
• Xác minh cổng ren cho PLISHB4-02: kiểm tra khoảng cờ lê tại phía ren ngoài 1/4; ghi model PLISHB4-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB4-02 để kỹ thuật xác minh.
• Ghi nhận thử kín cho PLISHB4-02: ghi áp thử đã duyệt tại phía hạt bắp OD 4 mm; ghi model PLISHB4-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB4-02 để kỹ thuật xác minh.
• Kiểm tra kho cho PLISHB4-02: đo lại bằng thước cặp tại phía ren ngoài 1/4; ghi model PLISHB4-02, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB4-02 để kỹ thuật xác minh.

Trình tự trước khi cấp áp

• Xác nhận PLISHB4-02, model PLISHB4-02, OD 4 mm và ren ngoài 1/4.
• Kiểm tra ống tròn, sạch, cắt vuông và không xước sâu.
• Kiểm tra cổng ren đúng hệ, sạch, không sứt và đủ chiều sâu.
• Lắp ren bằng tay trước; giữ thân bằng dụng cụ đúng vị trí.
• Căn hướng co, lắp hạt bắp và đỡ tuyến để không kéo lệch.
• Tăng áp từng bước, dò riêng hai phía và xả áp trước mọi điều chỉnh.

Đối chiếu biến thể ngang cấp

Có thể giữ OD 4 mm và đổi cỡ ren, hoặc giữ ren 1/4 và đổi OD: ống 14 mm – ren 1/4; ống 12 mm – ren 1/4; ống 10 mm – ren 1/4; ống 8 mm – ren 1/4; ống 6 mm – ren 1/4. Các lựa chọn này dùng để kiểm tra phương án thiết kế, không thay thế việc đo ống và xác định ren thực tế.

Trở về nhóm co Inox 304 hạt bắp – ren ngoài để xem đủ ma trận. Cấp rộng hơn là hệ đầu nối nhanh Inox 304; nếu tuyến đi thẳng, xem đầu nối thẳng cùng cơ chế.

Câu hỏi thường gặp

4 mm có phải đường kính trong không?

Không. Đây là đường kính ngoài của ống tại đầu hạt bắp. Đường kính trong phụ thuộc độ dày thành và không được dùng để chọn PLISHB4-02.

Mọi cổng 1/4 đều lắp được không?

Chưa chắc. Phải khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Cỡ danh nghĩa giống nhau nhưng khác chuẩn có thể gây kẹt hoặc rò.

Có thể xoay co sau khi đã siết ren không?

Chỉ thực hiện theo cấu tạo và hướng dẫn của sản phẩm. Không nới ren có áp để chỉnh hướng. Nếu hướng cuối không phù hợp, xả áp và lắp lại đúng quy trình.

Inox 304 có phù hợp mọi hóa chất không?

Không. Cần đánh giá thân, hạt bắp, chi tiết làm kín và ống theo hóa chất, nồng độ, nhiệt độ và chu kỳ vệ sinh cụ thể.

Chốt dữ liệu đặt hàng PLISHB4-02

Yêu cầu mua nên ghi co 90 độ, mã PLISHB4-02, model PLISHB4-02, ống OD 4 mm, ren ngoài 1/4, chuẩn ren, loại ống, môi chất và điều kiện vận hành. Dữ liệu đầy đủ giúp giảm nhầm giữa co, thẳng, ren ngoài và ren trong.
