Đầu nối ngã tư Inox 304 4 đầu siết ống 10 mm

Đầu nối ngã tư Inox 304 4 đầu siết ống 10 mm

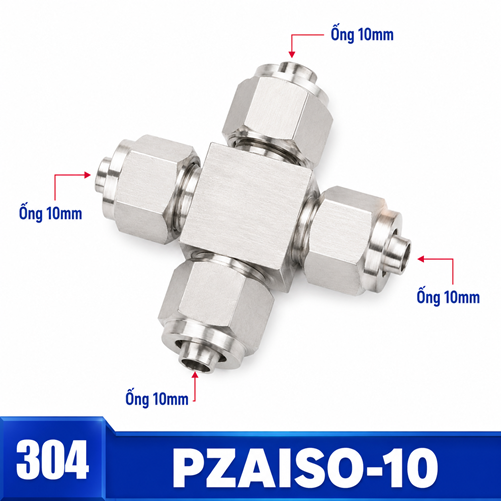

Mã PZAISO-10 là cấu hình bốn hướng cho ống có đường kính ngoài 10 mm, vật liệu Inox 304. Trọng tâm lựa chọn của cỡ này là đấu nối gần cụm van dùng đồng bộ OD 10 mm. Sản phẩm chỉ nên được chốt khi bốn nhánh cùng OD 10 mm và cơ chế siết ống đúng với yêu cầu lắp đặt.

Tổ chức một cụm van không bị chồng tuyến

Cỡ 10 mm phù hợp khi bốn đường ống OD 10 mm gặp nhau quanh cụm van hoặc cụm phân phối và người thiết kế muốn nhìn rõ từng nhánh. Hãy xoay ngã tư sao cho hai trục của nó trùng với hướng máng ống; bố trí lệch góc làm ống phải uốn sớm và che lối thao tác trên van.

Đừng nhầm 10 mm với một cỡ ren

Con số 10 mm tại đây mô tả đường kính ngoài ống. Ngã tư có bốn đầu nối ống, không tạo giao diện ren để vặn trực tiếp vào van. Nếu van có cổng ren, cần một đầu nối ống–ren riêng và phải xác nhận chuẩn ren. Việc coi 10 mm là đường kính ren sẽ dẫn đến đặt sai loại dù mã hàng vẫn có vẻ phù hợp.

Trình tự thi công quanh thiết bị

Lắp các đoạn ống ngắn nối về thiết bị trước, nhưng chưa siết hoàn toàn. Đưa ngã tư vào tâm, điều chỉnh chiều dài để thân không bị kéo về một phía. Sau đó hoàn thiện hai nhánh chính và cuối cùng là hai nhánh phụ. Chừa nhãn hoặc màu nhận diện để kỹ thuật viên không tháo nhầm khi bảo dưỡng van.

Dấu hiệu cần sửa bố trí

Nếu phải bẻ một ống để dụng cụ tiếp cận đai siết kế bên, khoảng cách thiết kế chưa đủ. Nếu tháo một nhánh làm ba nhánh còn lại dịch chuyển, thân nối đang gánh lực từ hệ thống ống. Hai dấu hiệu này nên được xử lý bằng kẹp ống, thay đổi chiều dài hoặc di chuyển tâm giao.

Đấu ngã tư 10 mm vào vùng có van

Tâm chia nên nằm ngoài vùng thao tác tay gạt, cuộn điện hoặc đồng hồ, không chắn đường tháo van. Khoảng chuyển tiếp từ cổng ren của van tới ống phải thể hiện riêng. Một đoạn ống thẳng ngắn giúp tách tải của thiết bị khỏi thân chia và tạo điểm quan sát khi thử kín.

Nhận biết lỗi chọn sai tại hiện trường

Nếu thợ phải dùng đầu giảm ở cả bốn cổng ngay sau khi mở hộp, nhiều khả năng cỡ 10 mm không phù hợp mạng đang có. Nếu một nhánh vào van qua chuỗi phụ kiện ren tạm, cần rà lại giao diện. Nếu nhãn ống ghi 3/8 inch, không tự quy đổi thành 10 mm; hãy đo và xác nhận.

Lập kế hoạch tháo van

Đặt kẹp sao cho có thể tháo nhánh liên quan mà ngã tư vẫn giữ vị trí. Đánh số van tương ứng với cổng trên sơ đồ. Khi thay van, bảo vệ đầu ống khỏi bụi và không để nó quệt vào khung. Sau lắp lại, kiểm tra cổng vừa can thiệp trước rồi mới rà toàn cụm.

Ghi chú hiện trường dành riêng cho 10 mm

Quanh cụm van, đánh dấu khoảng tháo cuộn điện và tay gạt trước khi cố định PZAISO-10. Không để hai ống đi chéo qua mặt đồng hồ, vì thao tác bảo dưỡng sẽ kéo trực tiếp vào tâm chia.

Đối chiếu với các cỡ liền kề

So với 8 mm, cỡ 10 mm cần khoảng uốn và kiểm soát bó ống khác; so với 12 mm, nó không nhận ống OD 12 mm. Ba cấu hình là ba giao diện cơ khí riêng.

Kiểm tra trước khi đưa vào vận hành

• Xác nhận hệ thống đã được cô lập và xả năng lượng.
• Kiểm tra bốn đầu ống sạch, tròn, không xước sâu và được cắt vuông.
• Đưa từng ống vào thẳng trục; không dùng thân nối để kéo các tuyến về tâm.
• Rà khoảng hở cho dụng cụ và bán kính uốn quanh cả bốn phía.
• Thử kín từng cổng theo quy trình của hệ thống; xả áp hoàn toàn trước mọi điều chỉnh.

Lựa chọn cơ chế và vật liệu thay thế

Nếu yêu cầu tháo lắp nhanh, so sánh với ngã tư Inox 304 dùng bốn đầu ghim ống. Nếu thiết kế quy định hạt bắp, xem cụm chia bốn hướng bằng cơ chế siết hạt bắp. Khi môi trường cần vật liệu khác, tham khảo ngã tư vật liệu đồng có bốn đầu siết ống hoặc hỏi về bản Inox 316 bốn nhánh siết ống; không thay vật liệu nếu chưa rà tương thích.

Điều hướng theo cấu hình thực tế

Quay về nhóm ngã tư Inox 304 bốn đầu siết ống 4–12 mm để so sánh toàn bộ dải. Các lựa chọn khác: đầu chia OD 12 mm; ngã tư cho bốn ống 8 mm; cấu hình siết ống 6 mm; nút giao ống 4 mm.

Câu hỏi thường gặp cho cỡ 10 mm

Cỡ 10 mm được hiểu theo kích thước nào?

Đó là đường kính ngoài của ống đi vào mỗi trong bốn cổng, không phải cỡ ren và không phải đường kính trong của ống.

Có thể ghép một nhánh 8 mm vào sản phẩm này không?

Không lắp trực tiếp. Nếu sơ đồ có nhánh khác OD, cần đầu giảm đúng cấu hình và vị trí chuyển cỡ phải dễ kiểm tra.

Vì sao phải kiểm tra cả bốn đầu ống?

Mỗi cổng là một điểm làm kín độc lập. Một đầu cắt lỗi hoặc một ống bị ô-van có thể gây rò dù ba nhánh còn lại được lắp đúng.

Có nên đặt ngã tư sát tường?

Chỉ khi vẫn đủ khoảng thao tác cho bốn cơ cấu siết, đủ bán kính uốn và có thể quan sát từng cổng trong lần thử kín.

Thông tin nên gửi khi yêu cầu báo giá

Gửi mã PZAISO-10, số lượng, OD 10 mm, vật liệu hoặc mã ống, môi chất, điều kiện vận hành, ảnh bố trí và yêu cầu giao hàng. Nếu chưa chắc cơ chế, kèm ảnh đầu nối đang dùng để phân biệt siết ống, ghim ống và siết hạt bắp. Dữ liệu này giúp kiểm tra đúng cấu hình trước khi đặt.
