Đầu nối ngã tư Inox 304 4 đầu siết ống 8 mm

Đầu nối ngã tư Inox 304 4 đầu siết ống 8 mm

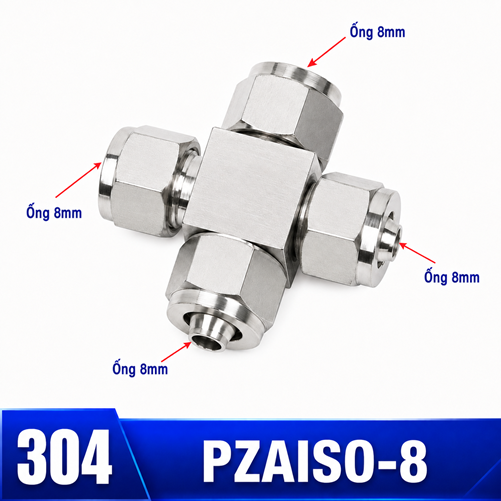

Mã PZAISO-8 là cấu hình bốn hướng cho ống có đường kính ngoài 8 mm, vật liệu Inox 304. Trọng tâm lựa chọn của cỡ này là cỡ trung gian và lựa chọn theo sai lệch kích thước. Sản phẩm chỉ nên được chốt khi bốn nhánh cùng OD 8 mm và cơ chế siết ống đúng với yêu cầu lắp đặt.

Xác nhận OD 8 mm trước khi nhìn sơ đồ

Cấu hình 8 mm chỉ đúng khi bốn đầu ống đều có đường kính ngoài 8 mm. Đây là bước quan trọng vì cỡ 6, 8 và 10 mm có thể bị nhận nhầm khi đo bằng thước không phù hợp hoặc đọc mã ống đã mờ. Đo ít nhất hai phương trên đầu ống giúp phát hiện tình trạng ô-van trước khi lắp.

Vai trò của cỡ trung gian

Trong nhóm 4–12 mm, cỡ 8 mm nằm giữa và thường dễ bố trí hơn 10–12 mm nhưng tạo tuyến rõ ràng hơn các ống nhỏ. Dù vậy, vị trí của nó trong dãy kích thước không tự xác nhận lưu lượng. Quyết định phải dựa trên thiết kế đường ống, OD đã chọn và điều kiện vận hành được nhà bán hàng kiểm tra.

Cải tạo hệ thống mà không giấu đầu giảm

Khi một hệ thống cũ có nhánh 6 mm và phần mới dùng 8 mm, ngã tư 8 mm không thể nhận trực tiếp ống 6 mm. Phương án dễ bảo trì là giữ bốn cổng 8 mm, đặt đầu giảm tại nhánh cần chuyển cỡ và để điểm chuyển đổi ở nơi quan sát được. Ghi rõ hướng và cỡ trên nhãn, tránh người sau thay nhầm ống.

Thử kín theo lịch sử can thiệp

Ưu tiên kiểm tra cổng vừa cắt lại ống hoặc vừa thay phụ kiện, rồi mới rà ba cổng còn lại. Khi có rò, đánh dấu vị trí, xả áp, tháo ống và xem mặt cắt có nghiêng hay xước. Không xoay thân ngã tư khi hệ thống còn năng lượng để tìm tư thế hết rò.

Dùng phép đo để quyết định cỡ 8 mm

Đo OD ở đoạn chưa bị cơ cấu cũ ép dấu. Xoay thước một phần tư vòng và đo lại; hai kết quả khác nhau cho thấy đầu ống bị biến dạng. Cắt bỏ phần hỏng rồi xác nhận lần nữa. Nếu chỉ còn mẫu rời, có thể ghi đường kính trong để nhận diện nhưng quyết định cổng vẫn dựa trên OD.

Quản lý điểm chuyển cỡ gần ngã tư

Đầu giảm nên nằm trên nhánh có lý do rõ ràng, không đặt ngẫu nhiên ở tâm vì dễ khiến người bảo trì hiểu nhầm cả cụm là giảm. Gắn nhãn kích thước hai phía. Sau thử kín, lưu ảnh cho thấy vị trí chuyển đổi và hướng dòng dự kiến để lần cải tạo sau không phải đoán.

Không gian đi ống của cỡ trung gian

Ống 8 mm vẫn cần đoạn thẳng trước khi đổi hướng. Khi hai nhánh đi song song rồi tách, tránh cho chúng cọ tại mép đai siết. Một kẹp đôi quá gần có thể ép góc, đặt quá xa làm cụm lắc. Chọn vị trí bằng thử bố trí thực, không chỉ dựa vào hình chiếu.

Ghi chú hiện trường dành riêng cho 8 mm

Trong dự án cải tạo, lập bảng chuyển đổi từng nhánh trước khi dùng PZAISO-8. Nhánh giữ OD 8 mm, nhánh chuyển OD và phụ kiện giảm cần được thể hiện riêng để người nghiệm thu kiểm tra đúng điểm.

Đối chiếu với các cỡ liền kề

Cỡ 6 mm nhỏ hơn và 10 mm lớn hơn không phải lựa chọn hoán đổi trực tiếp. Mỗi thay đổi kéo theo ống, đầu nối phối hợp và cách bố trí khác.

Kiểm tra trước khi đưa vào vận hành

• Xác nhận hệ thống đã được cô lập và xả năng lượng.
• Kiểm tra bốn đầu ống sạch, tròn, không xước sâu và được cắt vuông.
• Đưa từng ống vào thẳng trục; không dùng thân nối để kéo các tuyến về tâm.
• Rà khoảng hở cho dụng cụ và bán kính uốn quanh cả bốn phía.
• Thử kín từng cổng theo quy trình của hệ thống; xả áp hoàn toàn trước mọi điều chỉnh.

Lựa chọn cơ chế và vật liệu thay thế

Nếu yêu cầu tháo lắp nhanh, so sánh với ngã tư Inox 304 dùng bốn đầu ghim ống. Nếu thiết kế quy định hạt bắp, xem cụm chia bốn hướng bằng cơ chế siết hạt bắp. Khi môi trường cần vật liệu khác, tham khảo ngã tư vật liệu đồng có bốn đầu siết ống hoặc hỏi về bản Inox 316 bốn nhánh siết ống; không thay vật liệu nếu chưa rà tương thích.

Điều hướng theo cấu hình thực tế

Quay về nhóm ngã tư Inox 304 bốn đầu siết ống 4–12 mm để so sánh toàn bộ dải. Các lựa chọn khác: đầu chia OD 12 mm; ngã tư cho bốn ống 10 mm; cấu hình siết ống 6 mm; nút giao ống 4 mm.

Câu hỏi thường gặp cho cỡ 8 mm

Cỡ 8 mm được hiểu theo kích thước nào?

Đó là đường kính ngoài của ống đi vào mỗi trong bốn cổng, không phải cỡ ren và không phải đường kính trong của ống.

Có thể ghép một nhánh 6 mm vào sản phẩm này không?

Không lắp trực tiếp. Nếu sơ đồ có nhánh khác OD, cần đầu giảm đúng cấu hình và vị trí chuyển cỡ phải dễ kiểm tra.

Vì sao phải kiểm tra cả bốn đầu ống?

Mỗi cổng là một điểm làm kín độc lập. Một đầu cắt lỗi hoặc một ống bị ô-van có thể gây rò dù ba nhánh còn lại được lắp đúng.

Có nên đặt ngã tư sát tường?

Chỉ khi vẫn đủ khoảng thao tác cho bốn cơ cấu siết, đủ bán kính uốn và có thể quan sát từng cổng trong lần thử kín.

Thông tin nên gửi khi yêu cầu báo giá

Gửi mã PZAISO-8, số lượng, OD 8 mm, vật liệu hoặc mã ống, môi chất, điều kiện vận hành, ảnh bố trí và yêu cầu giao hàng. Nếu chưa chắc cơ chế, kèm ảnh đầu nối đang dùng để phân biệt siết ống, ghim ống và siết hạt bắp. Dữ liệu này giúp kiểm tra đúng cấu hình trước khi đặt.
